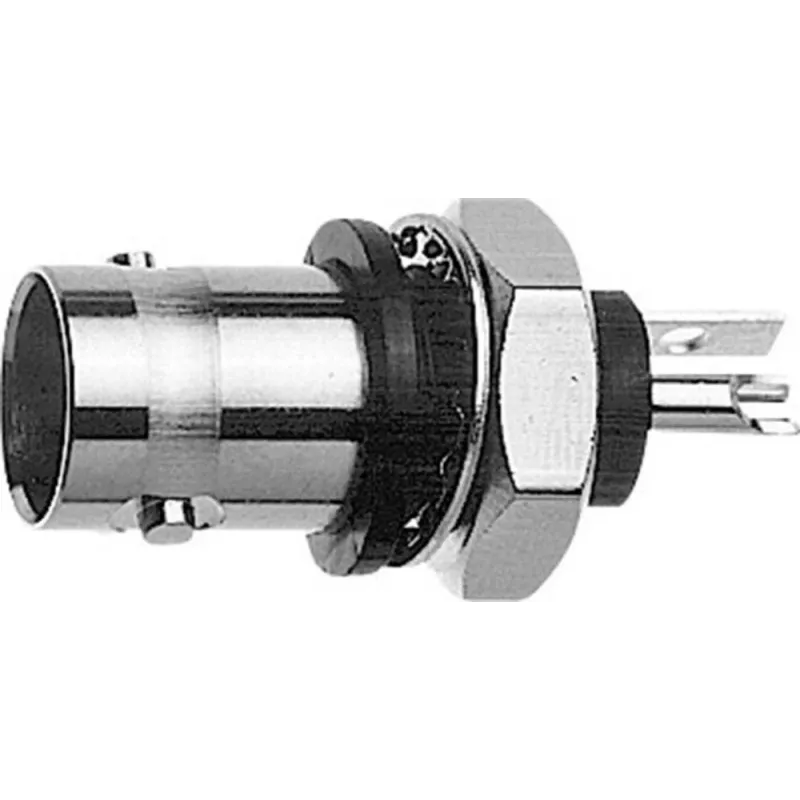

Telegärtner BNC įvadinis lizdas, izoliuotas 50 omų, mėlyna izoliacinė jungė, Z01 serija J01001B0043

50 omų varža ir izoliuota konstrukcija su mėlyna izoliacine junge – tai sprendimas, kuris užtikrina švarų signalą net ir sudėtingose RF sistemose. Telegärtner BNC įvadinis lizdas (J01001B0043) iš Z01 serijos yra skirtas profesionalams, kuriems reikia patikimos skydinės BNC jungties su galvanine izoliacija.

Kam skirtas

RF inžinieriams, transliacijų technikams ir pramonės montuotojams, kurie montuoja įrangą skydeliuose ar korpusuose ir susiduria su įžeminimo kilpomis bei trukdžiais. Idealiai tinka ten, kur reikalingas izoliuotas 50 omų ryšys.

Pagrindinės savybės

• BNC lizdas (moteriškas) su litavimo prijungimu – patikimas ir ilgaamžis kontaktas
• 50 omų varža, atitinkanti standartines RF taikymo sritis
• Izoliuota konstrukcija su mėlyna izoliacine junge – apsaugo nuo įžeminimo kilpų
• Skydinis / įvadinis montavimas – lengvai integruojamas į korpusus
• Auksuoti kontaktai ir nikeliuoti žalvario korpusai – atsparūs korozijai
• PTFE dielektrikas – užtikrina puikias aukšto dažnio charakteristikas

Specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Montavimo tipas: įvadinis / skydinis
• Varža: 50 omų
• Izoliacija: izoliuota
• Jungės tipas: izoliacinė jungė, mėlyna
• Serija: Z01
• Kontakto danga: auksas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Dielektriko medžiaga: PTFE
• Prijungimo būdas: litavimas
• Prievadų skaičius: 1
• Atitinka RoHS: taip

Kaip naudoti

Montuokite jungtį į skydelio angą ir pritvirtinkite veržle. Lituodami laidininką naudokite temperatūros reguliavimo lituoklį, kad nepažeistumėte PTFE dielektriko. Dėl izoliacinės jungės rekomenduojama montuoti ant nelaidaus paviršiaus, siekiant išlaikyti izoliaciją.

Patarimas: prieš lituodami nuvalykite kontaktus ir naudokite šilumos šuntą, kad apsaugotumėte dielektriką. Jei reikia daugiau izoliacijos, naudokite izoliacines tarpines.
