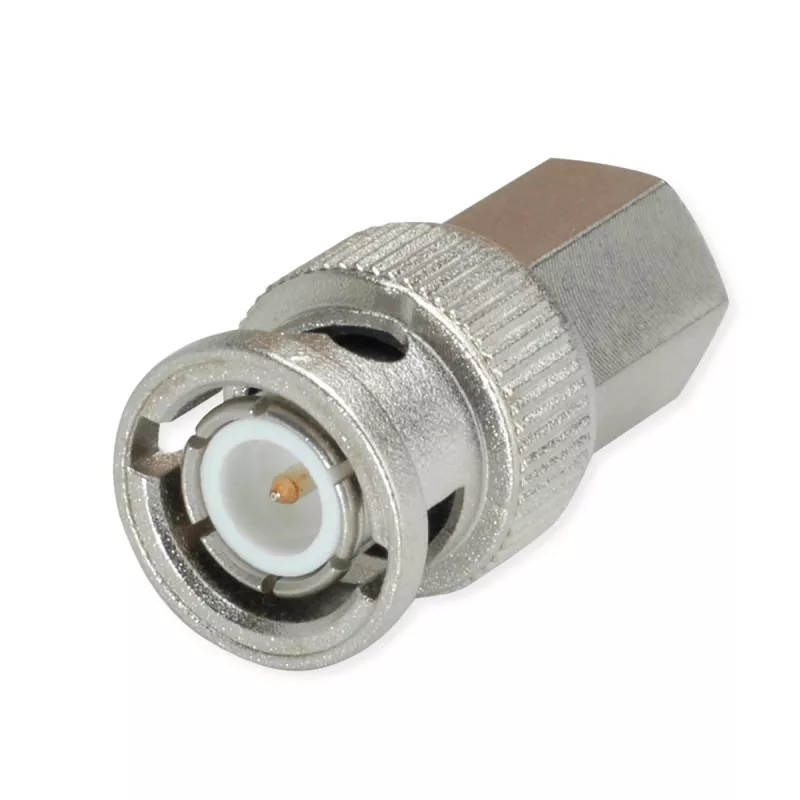

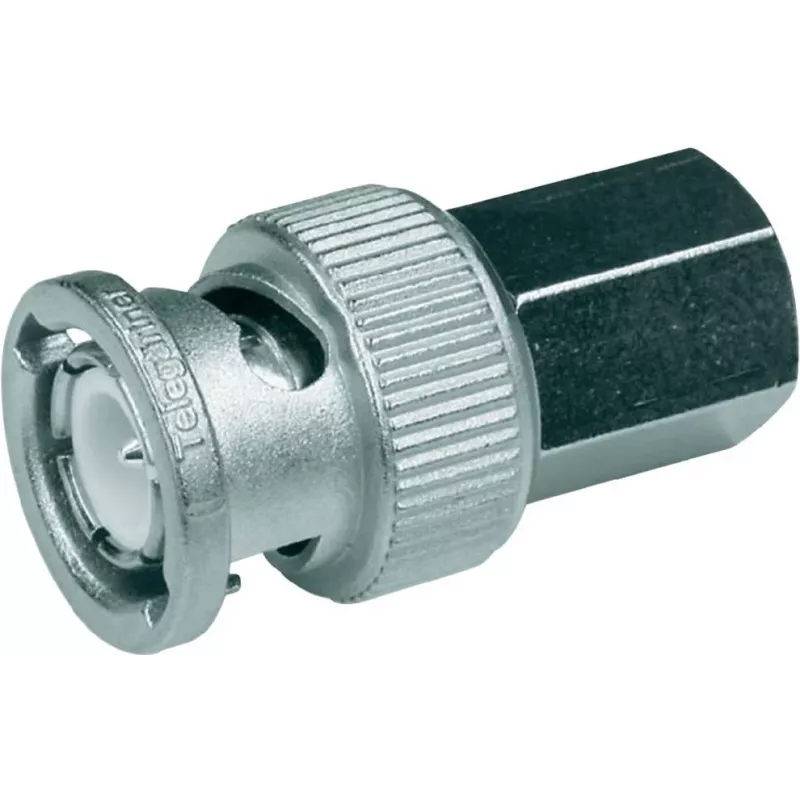

Telegärtner BNC male to FME male adapter, 50 Ohm, DC-4 GHz, nikelis/auksas J01008A0014

DC–4 GHz dažnių diapazonas ir VSWR ≤1,25 – tai specifikacijos, kurios užtikrina signalo vientisumą net reikliausiuose RF sprendimuose. Telegärtner J01008A0014 adapteris sujungia BNC ir FME sąsajas, išlaikydamas 50 omų varžą ir užtikrindamas patikimą perdavimą nuo nuolatinės srovės iki 4 GHz.

Privalumai profesionalams

• Platus dažnių diapazonas: DC–4 GHz su žemu VSWR ≤1,25
• Patvari konstrukcija: žalvario korpusas, nikeliuotas; auksuoti centriniai kontaktai
• Aukšta izoliacijos varža: ≥5 GΩ
• Maža kontaktų varža: vidinė ≤1,5 mΩ, išorinė ≤1 mΩ
• 500+ sujungimo ciklų – ilgas tarnavimo laikas

Kam skirtas

Šis adapteris skirtas RF inžinieriams, techninės priežiūros specialistams ir įmonėms, kurios naudoja BNC ir FME jungtis testavimo stenduose, antenų sistemose ar matavimo įrangoje. Jis pravers ten, kur reikia patikimai sujungti skirtingus RF sąsajos tipus neprarandant signalo kokybės.

Techninė specifikacija

• Jungtis A: BNC male (kištukas)
• Jungtis B: FME male (kištukas)
• Varža: 50 omų
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤1,25
• Izoliacijos varža: ≥5 GΩ
• Vidinė kontaktų varža: ≤1,5 mΩ
• Išorinė kontaktų varža: ≤1 mΩ
• Dielektrinė atsparumas įtampai: 1500 Veff
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimo ciklai: ≥500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Adapterio tipas: tiesus

Naudojimas

Adapteris jungiamas tiesiai tarp BNC ir FME jungčių. Dėl tiesios konstrukcijos jis lengvai integruojamas į esamas sistemas. BNC jungtis fiksuojama pasukamuoju užraktu (bayonet), o FME – srieginiu sujungimu. Rekomenduojama jungti atsargiai, kad būtų išvengta mechaninių pažeidimų.

Patarimas: prieš jungdami patikrinkite, ar abiejų jungčių tipai atitinka (BNC male ir FME male). Norėdami užtikrinti ilgaamžiškumą, saugokite adapterį nuo drėgmės ir mechaninių smūgių. Esant dideliems vibracijos lygiams, naudokite papildomą fiksaciją.
