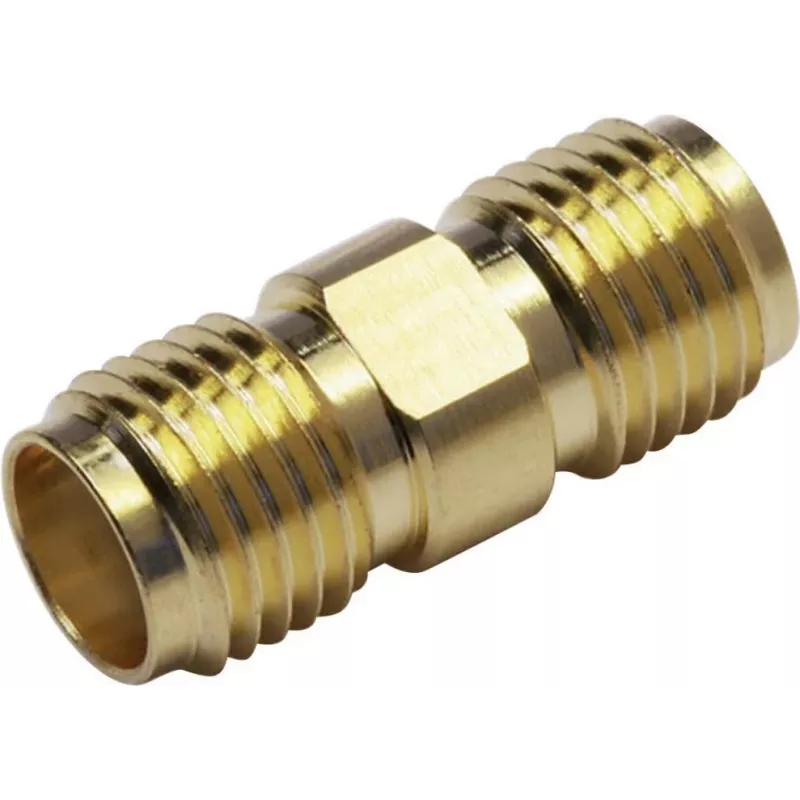

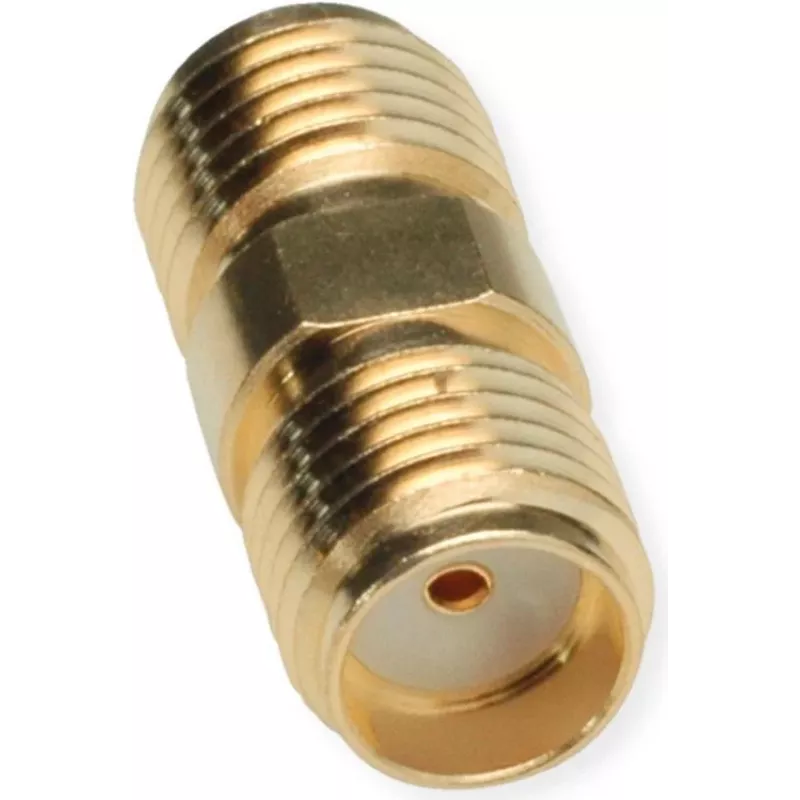

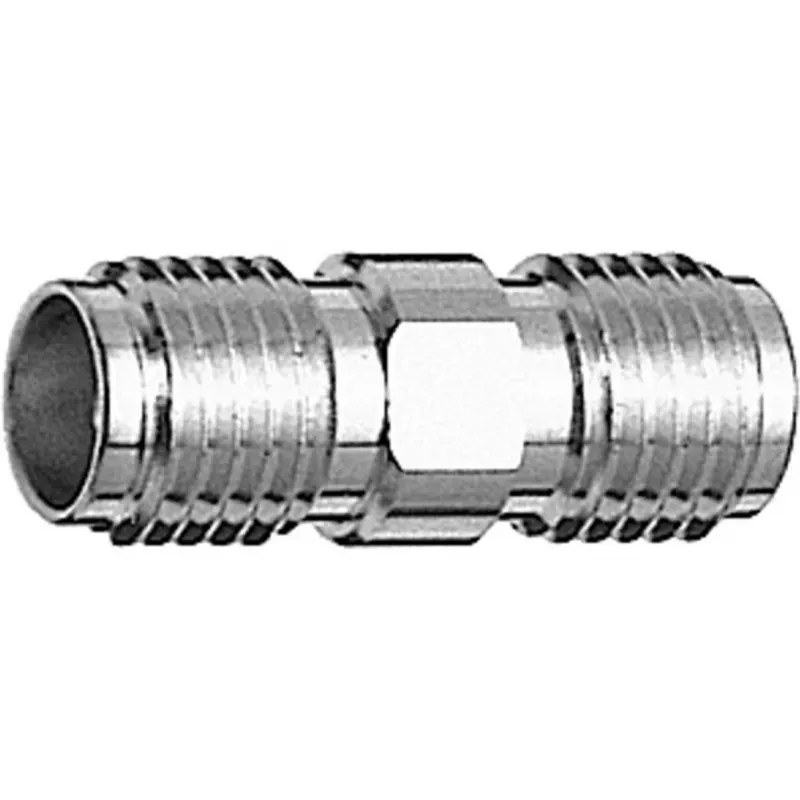

TELEGÄRTNER 100024790 SMA female į SMA female koaksialinis adapteris, 50 omų, DC-18 GHz, nikeliuotas žalvaris

TELEGÄRTNER 100024790 – tai tiesioginis koaksialinis adapteris, skirtas sujungti du SMA female sąsajos taškus vienoje linijoje, išlaikant 50 omų varžą ir stabilų signalo kelią nuo DC iki 18 GHz. Sprendimas, kuris praverčia ten, kur reikia patikimo, ilgaamžio RF sujungimo be papildomų perėjimų ar kompromisų dėl kokybės.

Kodėl verta rinktis šį adapterį

• In-series SMA female į SMA female konfigūracija – sujungia du vienodus SMA female prievadus tiesiogiai.
• 50 omų varža ir DC–18 GHz dažnių diapazonas – tinka plačiam RF taikymų spektrui.
• VSWR ≤ 1,25 visame diapazone – mažesni atspindžiai, stabilesnis signalas.
• Nikeliuotas žalvarinis korpusas su auksuotu berilio vario (CuBe2) centriniu kontaktu – patikimas kontaktas ir atsparumas korozijai.
• PTFE izoliatorius – maži nuostoliai ir ilgaamžiškumas net ir sudėtingomis sąlygomis.
• Panel mount (bulkhead) tvirtinimas – patogu montuoti į prietaisų skydus ar korpusus.

Techninės specifikacijos

• 1 jungtis: SMA female
• 2 jungtis: SMA female
• Adapterio tipas: in-series koaksialinis adapteris
• Varža: 50 omų
• Dažnių diapazonas: DC–18 GHz
• VSWR: ≤ 1,25
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: berilio varis (CuBe2)
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumo įtampa: 1000 Veff / 50 Hz
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinis): ≤ 3 mΩ
• Kontakto varža (išorinis): ≤ 2 mΩ
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Konfigūracija: tiesi
• Montavimo tipas: panel mount (bulkhead)

Kam tinka

Šis adapteris skirtas RF inžinieriams, testavimo laboratorijoms, matavimo įrangos gamintojams ir komunikacijos sistemų integratoriams, kuriems reikia patikimo SMA female–SMA female perėjimo. Jis puikiai tinka ten, kur dažnai jungiama ir atjungiama įranga, nes ≥ 500 sujungimų ciklų užtikrina ilgą tarnavimo laiką. Taip pat tinka įrenginiams, montuojamiems į skydus ar korpusus dėl bulkhead tvirtinimo.

Kaip naudoti

Adapterį įstatykite į skydo angą ir pritvirtinkite bulkhead tvirtinimu, tada prie abiejų SMA female pusių prijunkite atitinkamus SMA male kabelius ar įrangą. Prieš naudodami įsitikinkite, kad visi sujungimai tvirtai užveržti, o varža atitinka 50 omų sistemą. Nenaudokite jėgos sukant – SMA jungtys sukasi tik 1/4 apsisukimo ir turi būti užveržiamos ranka arba specialiu raktu.

Patarimas: norėdami išlaikyti žemą VSWR ir ilgą adapterio tarnavimo laiką, reguliariai valykite SMA jungtis izopropilo alkoholiu ir saugokite jas nuo drėgmės bei dulkių. Sandėliuodami naudokite apsauginius dangtelius, o jungdami venkite per didelio sukimo momento – taip išvengsite centrinio kontakto pažeidimų.
