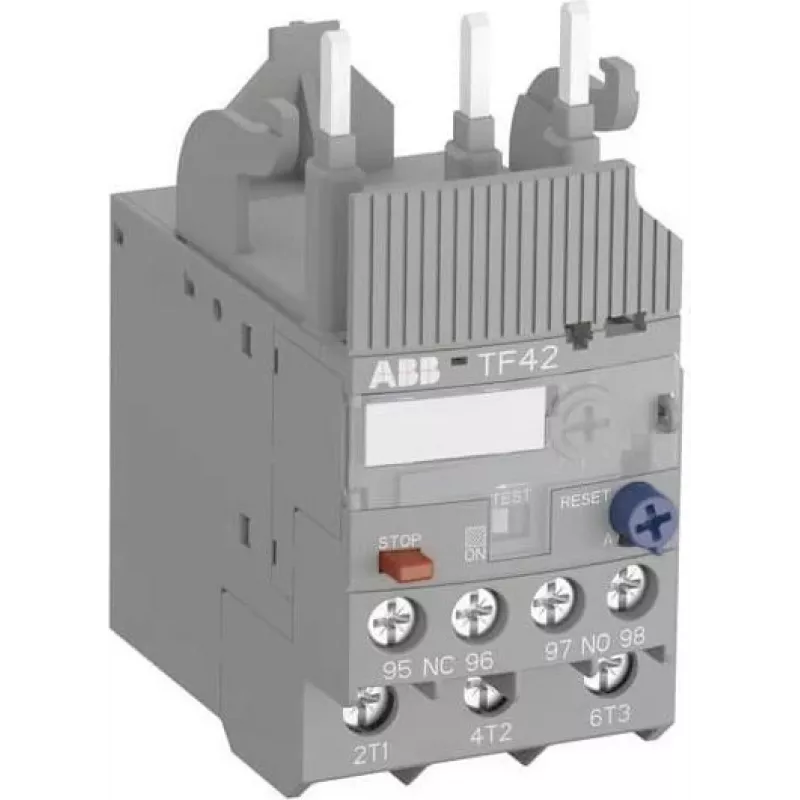

ABB TF42-1.3 šiluminė apsaugos relė, 0,9-1,3 A, 3 polių, Class 10, 1NO+1NC, varžtiniai gnybtai 1SAZ721201R1025

ABB TF42-1.3 šiluminė apsaugos relė pasižymi kompaktišku korpusu ir tiesioginiu montavimu ant ABB AF09...AF38 kontaktorių – tai pastebima iš karto, nes nereikia papildomų laidų. Ši relė skirta apsaugoti trifazius variklius nuo perkrovos ir fazių praradimo, užtikrinant patikimą veikimą pramonės įrenginiuose.

Privalumai, svarbūs profesionalams

• Reguliuojamas srovės nustatymas 0,9–1,3 A – tinka mažiems varikliams.
• Class 10 suveikimo charakteristika – greitas atsakas į perkrovą.
• Fazių praradimo jautrumas – apsaugo variklį nuo pažeidimų.
• Rankinis ir automatinis atstatymas – lankstumas įvairioms reikmėms.
• Tiesioginis montavimas ant kontaktoriaus arba atskirai su adapteriu (parduodamas atskirai).
• Varžtiniai gnybtai – patikimas ir greitas prijungimas.

Kam tinka

Ši relė skirta inžinieriams ir technikams, projektuojantiems ar prižiūrintiems valdymo skydus, kuriuose naudojami maži trifaziai varikliai. Idealiai tinka siurbliams, ventiliatoriams, konvejeriams, taip pat įrenginiams, kuriems būdingi dažni paleidimai ir sustojimai. Tinka tiek naujoms instaliacijoms, tiek esamų sistemų atnaujinimui su ABB AF serijos kontraktoriais.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 0,9–1,3 A
• Polių skaičius: 3
• Suveikimo klasė: Class 10
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Atstatymas: rankinis ir automatinis
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai su adapteriu
• Prijungimas: varžtiniai gnybtai
• Fazių praradimo jautrumas: taip
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA 22.2 No. 60947-4-1
• Galios nuostoliai: 2,2 W esant nominaliai darbinei srovei

Naudojimo patarimai

Relę montuokite tik įrenginio viduje, nes IP20 apsaugos laipsnis nėra skirtas išorės sąlygoms. Prieš prijungdami laidus, įsitikinkite, kad varžtiniai gnybtai tvirtai laiko laidininkus. Nustatydami srovės vertę, atsižvelkite į variklio vardinę srovę – ji turi patekti į 0,9–1,3 A intervalą. Jei reikalingas atskiras montavimas, naudokite tinkamą adapterį (įsigyjamas atskirai).

Patarimas: reguliariai tikrinkite, ar relė suveikia esant perkrovai, ir ar atstatymo mechanizmas veikia sklandžiai. Tai padės išvengti netikėtų variklio sustojimų ir prailgins įrangos tarnavimo laiką.
