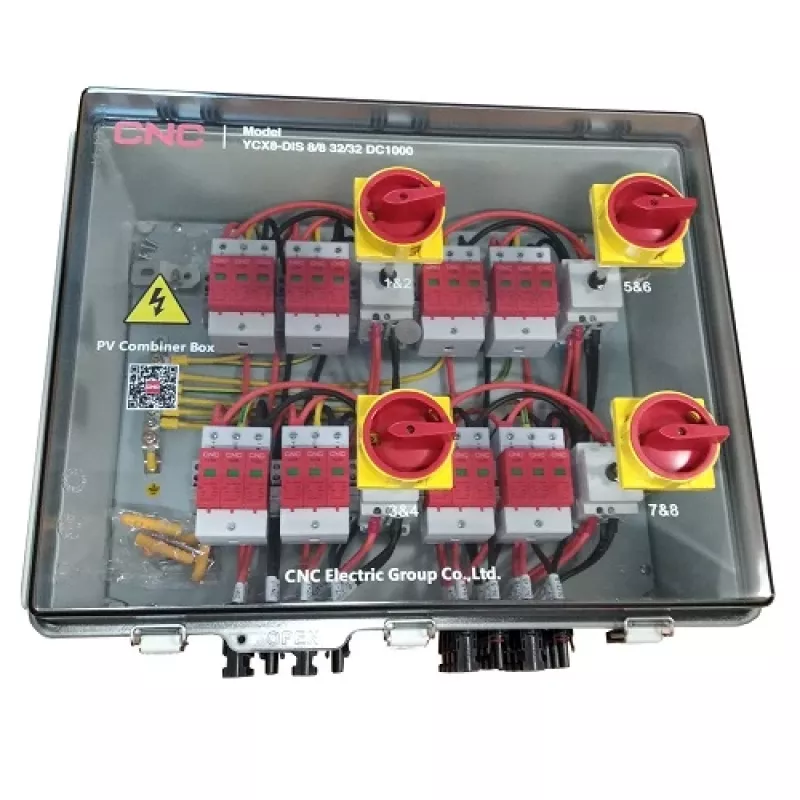

PV kombinatorinė dėžė CNC NV822331 DC 8 į 8 IP66

CNC PV kombinatorinė dėžė NV822331 skirta fotovoltinėms sistemoms, sujungiančioms 8 įėjimus ir 8 išėjimus. Ji supaprastina nuolatinės srovės paskirstymą, integruodama nuolatinės srovės jungiklius, apsaugą nuo viršįtampių ir MC4 jungtis. Korpusas pagamintas iš polikarbonato, atitinkančio IP66 apsaugos klasę, V0 liepsną slopinančią ir UV spinduliams atsparią konstrukciją. Ši dėžė idealiai tinka tiek mažiems, tiek vidutiniams stogo ir antžeminiams saulės parkams, užtikrinant saugų ir patikimą kabelių sujungimą.

Privalumai

Įrenginyje sumontuoti keturi užrakinami nuolatinės srovės jungikliai su patentuota lanko gesinimo kamera, užtikrinantys saugų atjungimą. Integruoti aštuoni nuolatinės srovės viršįtampių ribotuvai (SPD) reaguoja greičiau nei per 25 ns, apsaugodami tolesnę įrangą. IP66 korpusas apsaugo nuo dulkių ir vandens patekimo, o V0 liepsnos slopinimo klasė užtikrina aukščiausią saugumo lygį.

Pagrindinės specifikacijos

• Modelis: CNC NV822331
• Įėjimai / išėjimai: 8 į / 8 iš
• Maksimali nuolatinė įtampa: 1000 V
• Nuolatinės srovės jungikliai: 1000 V, 25 A (4 vnt.), užrakinama rankena, patentuota lanko gesinimo kamera; atitinka UL508i, IEC60947-3 Pv2
• Nuolatinės srovės SPD: 1000 V, Imax 40 kA (8 vnt.), In 20 kA, reakcijos laikas <25 ns; atitinka IEC 61643-31, EN 50539-11 + A1
• Trumpojo jungimo srovė vienam įėjimui (Isc): konfigūruojama 15 A–30 A
• Maksimali išėjimo srovė: 25 A
• Apsaugos lygis (Up): 3,6 kV
• Korpuso medžiaga: polikarbonatas
• Apsaugos klasė: IP66; liepsnos slopinimas V0 (UL94)
• Matmenys: 528 x 458 x 358 mm
• Kabelių įvadai: įėjimas PG09 (2,5–16 mm); išėjimas PG21 (2,5–16 mm)
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Garantija: 24 mėnesiai
