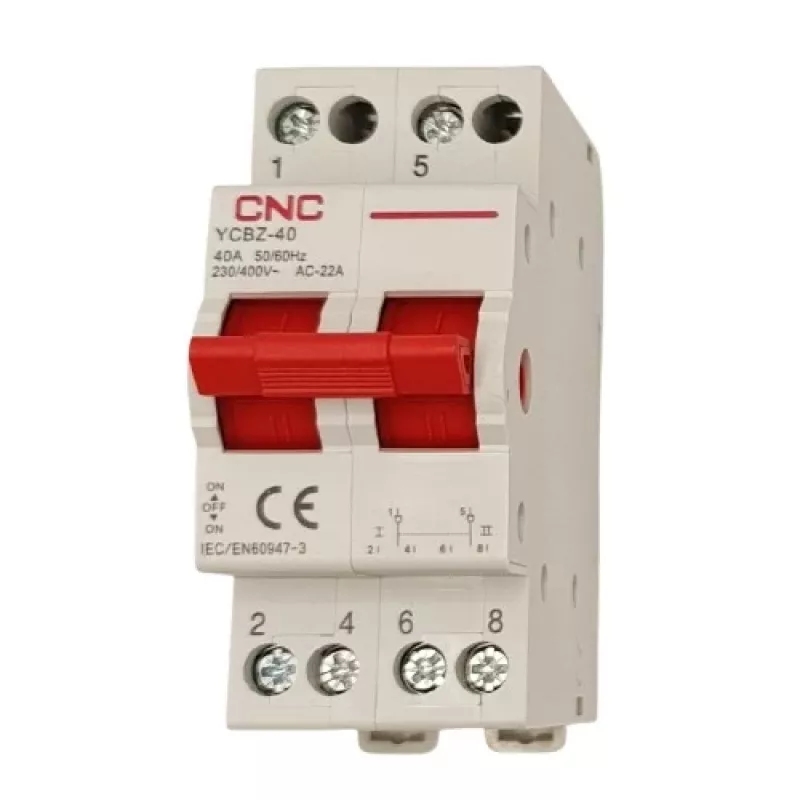

CNC EL240364 Modulinis perjungimo jungiklis YCBZ-40, 2 polių, 40 A, 1-0-2, DIN bėgeliui

40 A perjungimo galia kompaktiškame dviejų modulių korpuse – tai sprendimas, kuris leidžia saugiai ir patikimai perjungti maitinimo šaltinius be didelių pramoninių jungiklių. CNC YCBZ-40 užtikrina aiškų pertraukimą tarp šaltinių dėl 1-0-2 (ON-OFF-ON) sekos, todėl tinka tiek atsarginiam maitinimui namuose, tiek lengvajai komercinei įrangai.

Privalumai profesionalams

• 2 polių (2P) konfigūracija, tinkama vienfazėms 230 V AC arba fazinių įtampų 400 V AC grandinėms
• Vardinė srovė 40 A – idealus pagrindinio/atsarginio maitinimo perjungimui ir generatoriaus prijungimui
• Trys padėtys: 1-0-2, užtikrinančios aiškią išjungimo būseną tarp dviejų įjungimo padėčių
• Kompaktiškas dizainas: tik 2 moduliai (36 mm pločio), montuojamas ant standartinės 35 mm DIN bėgelio
• Didelė elektrinė eksploatacija: 10 000 ciklų; mechaninė eksploatacija: 20 000 ciklų
• Platus gnybtų diapazonas: priima kietus arba suvytusius laidininkus nuo 1 iki 25 mm²
• Atitinka IEC/EN 60947-3 žemos įtampos skirstomųjų įrenginių standartą

Naudojimas kasdienėje praktikoje

Nutrūkus tinklo įtampai, tiesiog perkelkite svirtį iš 1 padėties (tinklas) į 0 (išjungta), o tada į 2 padėtį (generatorius). Aiškus lietimui juntamas atsakas ir matoma padėties indikacija apsaugo nuo atsitiktinio šaltinių sujungimo. IP20 gnybtų apsauga ir darbinės temperatūros diapazonas nuo -5 °C iki +40 °C užtikrina patikimą veikimą įprastuose elektros skydeliuose. Vardinė izoliacijos įtampa 500 V ir atsparumo impulsinei įtampai vertė 4 kV suteikia papildomą saugumo atsargą nuo įtampos šuolių.

Pagrindinės specifikacijos

• Gaminio tipas: modulinis perjungimo jungiklis
• Polių skaičius: 2P
• Vardinė srovė (In): 40 A
• Perjungimo padėtys: 1-0-2 (ON-OFF-ON)
• Vardinė darbinė įtampa: 230 V AC (vienfazė) / 400 V AC (tarp fazių)
• Vardinė izoliacijos įtampa (Ui): 500 V
• Atsparumo impulsinei įtampai vertė (Uimp): 4 kV
• Standarto atitiktis: IEC/EN 60947-3
• Montavimo tipas: 35 mm DIN bėgelis
• Elektrinė eksploatacija: 10 000 ciklų
• Mechaninė eksploatacija: 20 000 ciklų
• Gnybtų talpa: 1-25 mm² (kieti/suvyti laidininkai)
• Darbinės temperatūros diapazonas: -5 °C iki +40 °C
• Laikymo temperatūros diapazonas: -25 °C iki +70 °C
• Apsaugos laipsnis: IP20 (gnybtai)
• Modulių skaičius: 2 (36 mm plotis)
• Paskirtis: pagrindinio/atsarginio maitinimo perjungimas, generatoriaus prijungimas

Pabaigai

Montuotojams ir skydų gamintojams YCBZ-40 siūlo patikimą ir erdvę taupantį sprendimą rankiniam šaltinių perjungimui, paremtą CNC kokybe ir atitiktimi tarptautiniams standartams.
