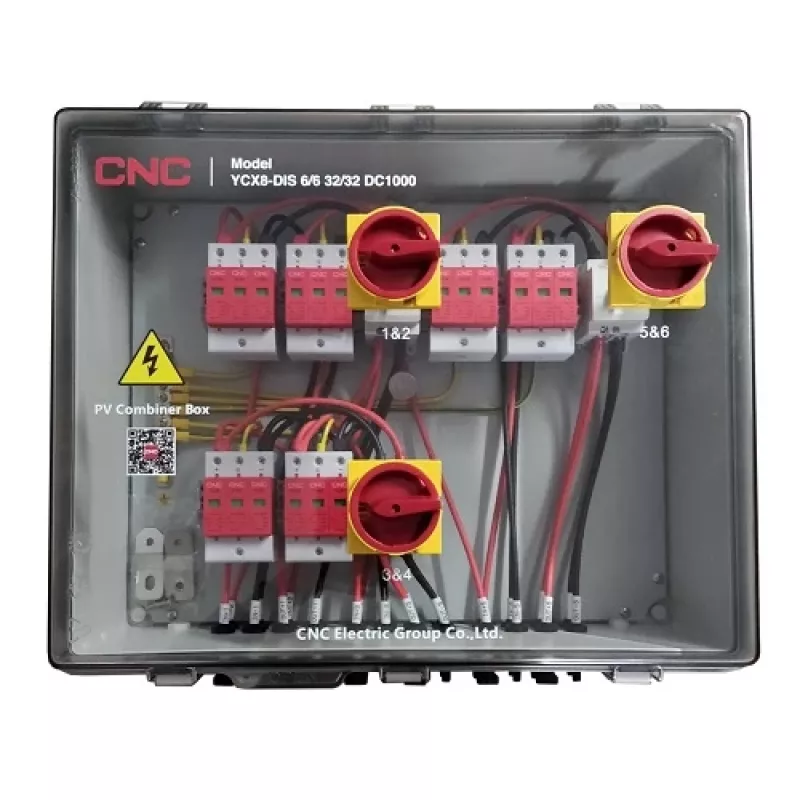

PV kombinatorinė dėžė CNC NV822324 DC 6in-6out IP66

PV kombinatorinė dėžė CNC NV822324 skirta centralizuotai ir apsaugotai fotovoltinių sistemų stygų sujungimui. Ji sujungia 6 įėjimus ir 6 išėjimus, supaprastindama laidų vedimą tiek ant stogo, tiek ant žemės montuojamose saulės elektrinėse. Dėžė pagaminta iš liepsnai atsparaus polikarbonato (V0 UL94) ir atitinka IP66 apsaugos klasę, todėl tinkama naudoti lauke.

Sprendžiama problema

Fotovoltinių sistemų įrengimo metu dažnai kyla iššūkis tvarkingai ir saugiai sujungti kelias PV stygas. Ši kombinatorinė dėžė leidžia centralizuotai sujungti iki 6 stygų, apsaugant jas nuo aplinkos poveikio ir užtikrinant patikimą veikimą.

Techniniai privalumai

• 6 įėjimai ir 6 išėjimai su MC4 jungtimis – kompaktiškas sprendimas stygų konsolidavimui.
• Užrakinami nuolatinės srovės jungikliai su patentuota lanko gesinimo kamera, užtikrinantys saugų atjungimą.
• Integruoti nuolatinės srovės viršįtampių apsaugos įtaisai (SPD) su atsako laiku < 25 ns.
• IP66 korpusas – atsparus vandeniui ir UV spinduliams, tinkamas naudoti lauke.
• Liepsnai atsparus polikarbonatas (V0 UL94) atitinka IEC60529 standartą.
• Maksimali įtampa 1000 V DC.

Montavimas ir naudojimas

Dėžė montuojama ant tinkamo paviršiaus pagal vietinius elektros instaliacijos reikalavimus. Prijunkite iki 6 PV stygų prie MC4 jungčių įėjimuose, o kombinuotus išėjimus išveskite per kabelių įvadus. Prieš įjungdami sistemą, įsitikinkite, kad nuolatinės srovės jungikliai yra teisingoje padėtyje, o viršįtampių apsaugos įtaisai sumontuoti pagal sistemos reikalavimus. Visi kabelių dydžiai ir priveržimo momentai turi atitikti nurodytas sroves ir vietinius reglamentus.

Rekomendacijos

Montavimą ir priežiūrą turi atlikti kvalifikuotas personalas. Reguliariai tikrinkite tarpiklius, kabelių įvadus, SPD būklę ir jungiklių veikimą. Pakeiskite SPD, kai jie pasiekia nominalią iškrovos talpą arba turi pažeidimų. Neviršykite vardinės įtampos ir srovės, laikykitės taikomų standartų (IEC60529, IEC60947-3, IEC61643-31, EN50539-11).
