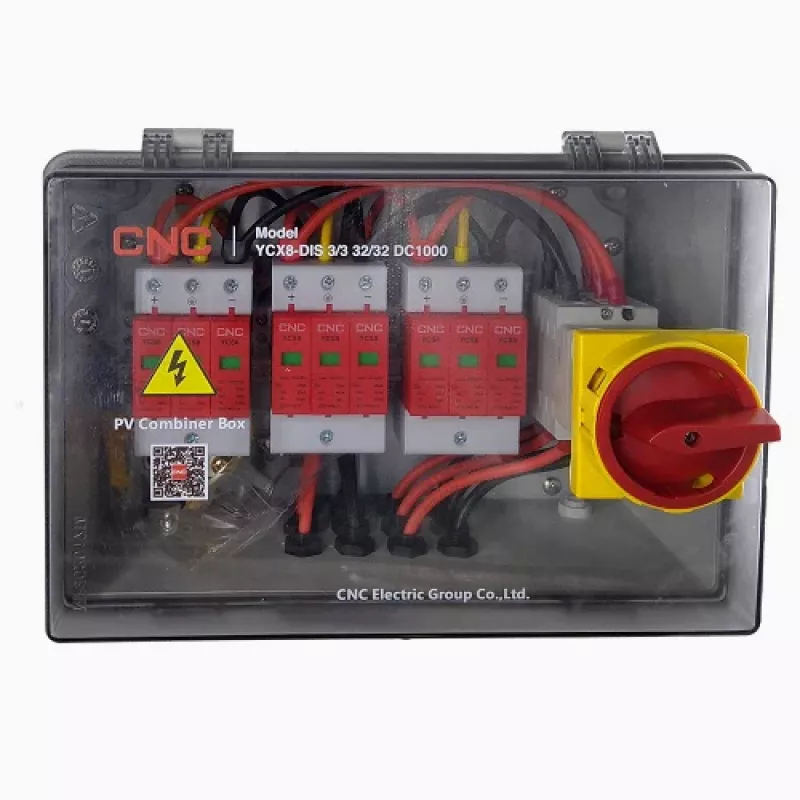

PV kombinatorius HiSmart NV822300 DC 3in-3out IP66 skirstymo dėžė saulės moduliams

HiSmart NV822300 yra profesionalus nuolatinės srovės kombinatorius, skirtas sujungti iki trijų saulės modulių grandinių į vieną išėjimą. Dėl IP66 apsaugos lygio ir polikarbonatinio korpuso šis įrenginys tinkamas naudoti tiek ant stogų, tiek ant žemės montuojamose saulės elektrinėse. Integruotas užrakinamas nuolatinės srovės jungiklis su patentuota lanko gesinimo kamera užtikrina saugų atjungimą priežiūros metu, o trys įmontuoti apsaugos nuo viršįtampių moduliai (SPD) apsaugo sistemą nuo žaibo sukeltų viršįtampių. Šis kombinatorius supaprastina kabelių valdymą ir sumažina instaliacijos sudėtingumą, leisdamas efektyviai sujungti kelias grandines.

Pagrindinės techninės specifikacijos

• Įėjimai: 3 grandinės (3 įėjimai, 3 išėjimai)
• Maksimali sistemos įtampa: 1000 V DC
• DC jungiklis: 1000 V, 25 A (1 vnt.), užrakinamas, su patentuota lanko gesinimo kamera
• Apsauga nuo viršįtampių (SPD): 1000 V, Imax 40 kA (3 vnt.), In 20 kA, Up 3,6 kV, reakcijos laikas <25 ns
• Trumpojo jungimo srovė vienam įėjimui (Isc): reguliuojama 15 A–30 A
• Maksimali išėjimo srovė: 25 A
• Korpuso medžiaga: polikarbonatas, UL94 V0
• Apsaugos klasė: IP66 (IEC60529)
• Matmenys: 312 × 262 × 162 mm
• Įėjimo kabelių glandos: PG09, 2,5–16 mm
• Išėjimo kabelių glandos: PG21, 2,5–16 mm
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Standartai: IEC60529, UL508i, IEC60947-3 Pv2, IEC 61643-31, EN 50539-11 + A1
• Garantija: 24 mėnesiai

Naudojimo instrukcija

Pritvirtinkite kombinatorių ant lygaus paviršiaus laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite iki trijų saulės modulių grandinių prie įėjimo gnybtų, o sujungtą išėjimą nukreipkite į keitiklį per išėjimo gnybtus. MC4 suderinamos jungtys palengvina grandinių prijungimą. Naudokite užrakinamą DC jungiklį, kad atjungtumėte nuolatinės srovės pusę montavimo ir priežiūros metu. Įsitikinkite, kad kabelių skersmenys atitinka nurodytus glandų diapazonus (2,5–16 mm), ir priveržkite visas jungtis pagal gamintojo sukimo momento rekomendacijas.

Rekomendacijos

Montuokite HiSmart NV822300 gerai vėdinamoje vietoje, atokiau nuo tiesioginio šiukšlių kaupimosi. Patikrinkite sistemos poliškumą ir užtikrinkite, kad viršsrovių apsauga būtų įrengta pagal keitiklio ir vietinių taisyklių reikalavimus. Periodiškai tikrinkite korpuso tarpiklius, apsaugos nuo viršįtampių modulius ir jungtis, o po reikšmingų viršįtampių arba pagal priežiūros intervalus pakeiskite SPD modulius.
