PV kombinatorinė dėžė HiSmart NV822317 DC 4 įėjimai 4 išėjimai IP66

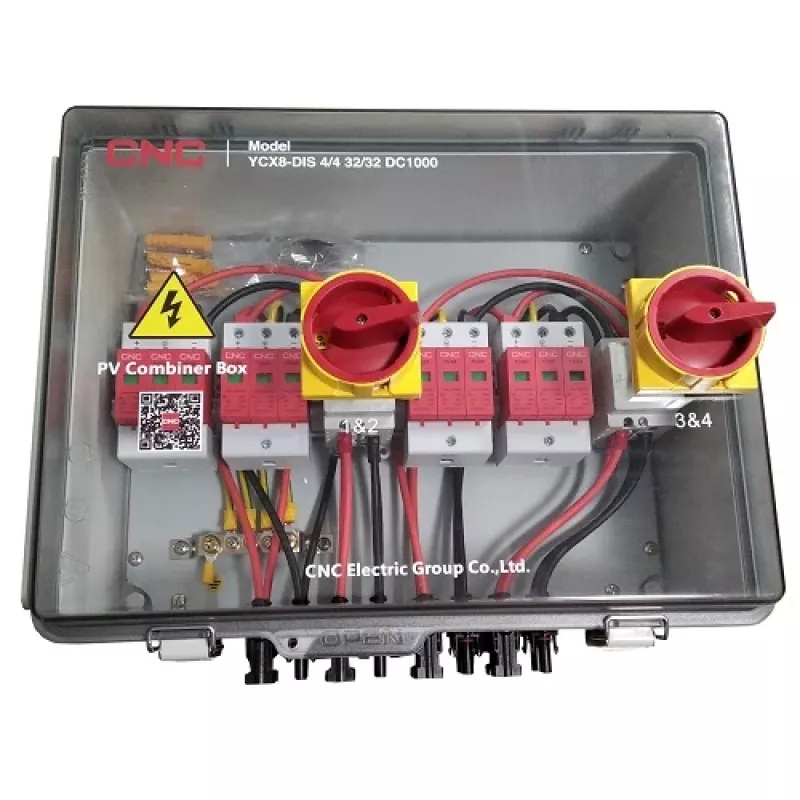

HiSmart NV822317 yra fotovoltinė kombinatorinė dėžė, skirta nuolatinės srovės sistemoms iki 1000 V DC. Ji sujungia iki keturių PV gijų į vieną apsaugotą paskirstymo tašką, tinkamą tiek ant stogo, tiek ant žemės montuojamiems masyvams. Dėžė pagaminta iš polikarbonato, atitinka IP66 apsaugos klasę, yra liepsną slopinanti (V0 pagal UL94) ir atspari UV spinduliams. Įrenginyje sumontuoti MC4 jungtys, du užrakinami nuolatinės srovės jungikliai su patentuota lanko gesinimo kamera ir keturi apsaugos nuo viršįtampių moduliai (SPD), užtikrinantys patikimą apsaugą nuo žaibo ir pereinamųjų procesų.

Pagrindinės specifikacijos

• Įėjimai: 4 gijos (MC4 jungtys)
• Išėjimai: 4 gijos
• Maksimali sistemos įtampa: 1000 V DC
• Nuolatinės srovės jungikliai: 1000 V, 25 A (2 vnt.), užrakinami, su patentuota lanko gesinimo kamera; atitinka UL508i, IEC 60947-3 Pv2
• Apsaugos nuo viršįtampių moduliai (SPD): 1000 V, Imax 40 kA (4 vnt.), In 20 kA, reakcijos laikas <25 ns; atitinka IEC 61643-31, EN 50539-11+A1
• Trumpojo jungimo srovė vienam įėjimui (Isc): konfigūruojama 15–30 A
• Maksimali išėjimo srovė: 25 A
• Apsaugos lygis (Up): 3,6 kV
• Dėžės medžiaga: polikarbonatas
• Apsaugos klasė: IP66; liepsnos klasė V0 (UL94)
• Matmenys: 428 × 358 × 258 mm
• Įėjimo kabelių glandos: PG09 (2,5–16 mm²)
• Išėjimo kabelių glandos: PG21 (2,5–16 mm²)
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Garantija: 24 mėnesiai

Kaip naudoti

Pritvirtinkite dėžę ant tinkamo lauko paviršiaus pagal vietinius elektros reikalavimus. Prijunkite iki 4 PV gijų prie MC4 jungčių, o kombinuotus išėjimus išveskite per išėjimo glandas. Prieš techninę priežiūrą naudokite užrakinamus jungiklius nuolatinės srovės atjungimui. Prieš įjungdami sistemą patikrinkite SPD montavimą ir įžeminimą. Įsitikinkite, kad kabelių skersmenys atitinka nurodytas PG glandas, ir priveržkite jungtis pagal rekomenduojamą sukimo momentą.

Rekomendacijos

Dėžę montuoti ir prižiūrėti gali tik kvalifikuotas personalas. Reguliariai tikrinkite kabelių įvadus, glandų tarpiklius ir SPD indikatorius. Pakeiskite SPD modulius po vardinių iškrovų arba pagal gamintojo rekomendacijas, kad išlaikytumėte apsaugos lygį.
