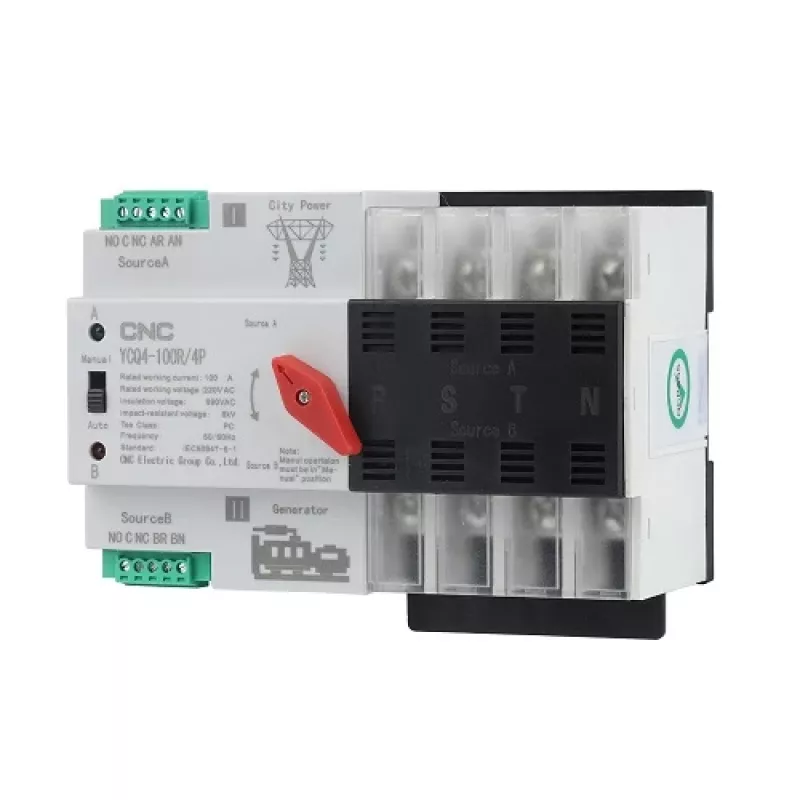

Automatinis perjungimo jungiklis CNC NV822478 4-polių 220 V 100 A

Automatinis perjungimo jungiklis CNC NV822478 skirtas patikimam ir greitam maitinimo šaltinių perjungimui, kai reikalingas nepertraukiamas elektros tiekimas. Įrenginys automatiškai perjungia apkrovą tarp dviejų šaltinių (pvz., tinklo ir generatoriaus) per mažiau nei 50 ms, užtikrindamas minimalų pertrūkį. Idealiai tinka namų ar lengvos komercinės paskirties atsarginio maitinimo sistemoms, kuriose būtina greita ir automatinė reakcija į tinklo dingimą.

Pagrindiniai privalumai

• Greitas perjungimas (<50 ms) – užtikrina nepertraukiamą maitinimą jautriai įrangai
• 4 polių konstrukcija – tinka trifazėms sistemoms su nuliniu laidininku
• Patikimas automatinis ir rankinis valdymas – galima testuoti arba valdyti rankiniu būdu
• Kompaktiškas DIN bėgio montavimas – lengvai integruojamas į skirstomuosius skydus
• Atitinka IEC 60947-6-1 standartą – aukšta kokybė ir saugumas

Kur naudoti?

• Automatinis tinklo–generatoriaus perjungimas namuose
• Atsarginio maitinimo sistemos smulkiose įmonėse
• Programos, reikalaujančios nepertraukiamo maitinimo ar greito šaltinio perjungimo

Pagrindinės techninės specifikacijos

• Modelis: CNC NV822478
• Polių skaičius: 4
• Valdymo įtampa: AC 220 V
• Vardinė srovė: 100 A
• Dažnis: 50/60 Hz
• Izoliacijos įtampa (Ui): AC 690 V
• Vardinė darbinė įtampa (Ue): AC 400 V
• Sąlyginė trumpojo jungimo srovė: 50 kA
• SCPD (saugiklis): RT16-00-63A
• Atsparumo impulsinei įtampai vertė: 8 kV
• Kontaktų / veikimo / grįžimo / išjungimo perjungimo laikas: <50 ms
• Montavimas: DIN bėgis
• Matmenys: 100 x 142 x 76 mm
• Mechaninis tarnavimo laikas: 5000 ciklų
• Elektrinis tarnavimo laikas: 2000 ciklų
• Svoris: 656 g
• Garantija: 24 mėnesiai

Kaip naudoti?

Įrenginį montuokite ant standartinio DIN bėgio tinkamoje skirstomojoje dėžėje. Prijunkite du maitinimo šaltinius ir apkrovą pagal laidų schemą. Maitinkite valdymo grandinę AC 220 V įtampa. Teisingai sujungus, įrenginys automatiškai perjungs apkrovą tarp šaltinių; rankinis valdymas galimas testavimui ar priežiūrai. Laikykitės vietinių elektros instaliacijos taisyklių ir prieš jungdami išjunkite maitinimą.

Rekomendacijos

Naudokite tinkamą apsaugą nuo viršsrovių (saugiklius ar automatinius jungiklius), parenkant pagal SCPD specifikaciją (RT16-00-63A) ir instaliacijos laidų parametrus. Įsitikinkite, kad trumpojo jungimo ir izoliacijos charakteristikos atitinka instaliacijos reikalavimus. Reguliariai tikrinkite perjungimo veikimą, kad užtikrintumėte ilgą tarnavimo laiką.
