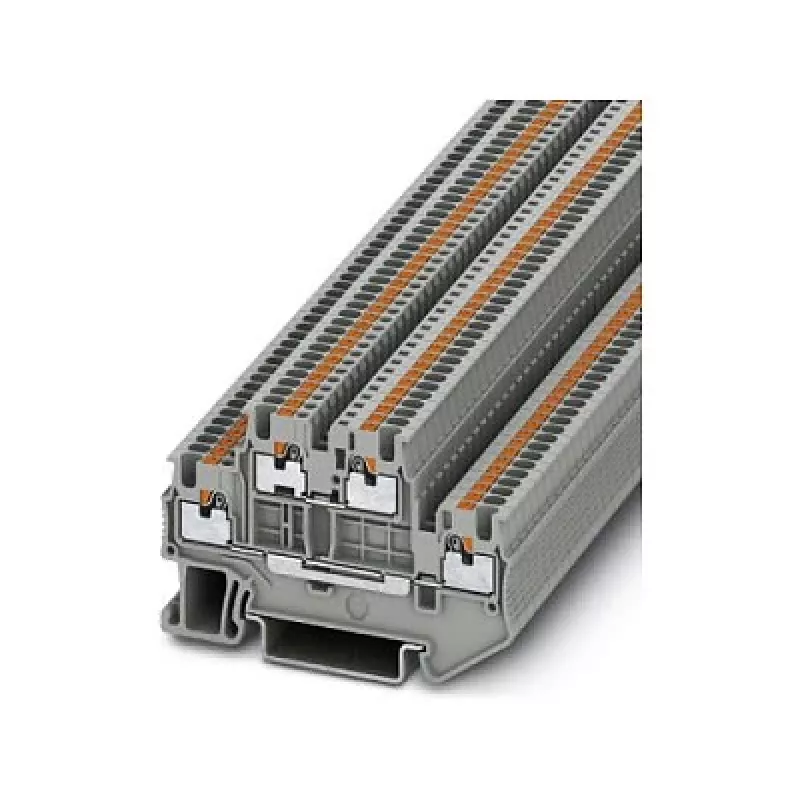

Phoenix PTTB 1,5/S dviejų lygių gnybtų blokas, Push-in, 1,5 mm², pilkas

Keturi push-in kontaktai dviejuose lygiuose – tokią montavimo tankį ant DIN bėgelio pasiūlo Phoenix PTTB 1,5/S. Šis dviejų lygių gnybtų blokas sujungia signalų ir maitinimo grandines iki 17,5 A ir 500 V, o įrankiams nereikalinga technologija leidžia kietus laidininkus įkišti tiesiogiai, sumažinant montavimo laiką iki minimumo.

Privalumai

Dviejų lygių konstrukcija padvigubina laidų tankį ant bėgelio, taupydama brangią spintos erdvę. Push-in kontaktai priima kietus laidus arba lanksčius su užspaudžiamomis įvorėmis – be jokių įrankių. Pilkas poliamido korpusas yra be halogenų ir atitinka UL 94 V0 degumo klasę, užtikrindamas priešgaisrinę saugą ir ilgaamžiškumą atšiaurioje pramoninėje aplinkoje. Aiškios žymėjimo vietos kiekviename lygyje palengvina grandinių identifikavimą ir priežiūrą.

Kam tinka

• Valdymo spintų gamintojams, kuriems reikia kompaktiškų, didelio tankio gnybtų juostų
• Mašinų gamintojams, jungiantiems jutiklius, pavaras ir PLC I/O signalus
• Pramoninės automatikos sistemoms, kurias tenka dažnai perkonfigūruoti
• Programoms, kurioms reikia atsparių vibracijai, nereikalaujančių priežiūros jungčių

Pagrindinės specifikacijos

• Tipas: dviejų lygių gnybtų blokas
• Jungimas: push-in
• Vardinis skerspjūvis: 1,5 mm²
• Pozicijos: 4 (2 kiekviename lygyje)
• Vardinė įtampa: 500 V (IEC)
• Vardinė srovė: 17,5 A
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: nuo -60 °C iki +105 °C
• Sertifikatai: UL, cUL, VDE, EAC

Rekomendacijos

Siekiant optimalaus veikimo, lankstiems laidininkams naudokite įvores ir įsitikinkite, kad DIN bėgelio galuose sumontuoti atraminiai elementai. Mišrios įtampos instaliacijose kartu su Phoenix galiniais dangteliais ir pertvaromis išlaikysite reikiamus tarpus.
