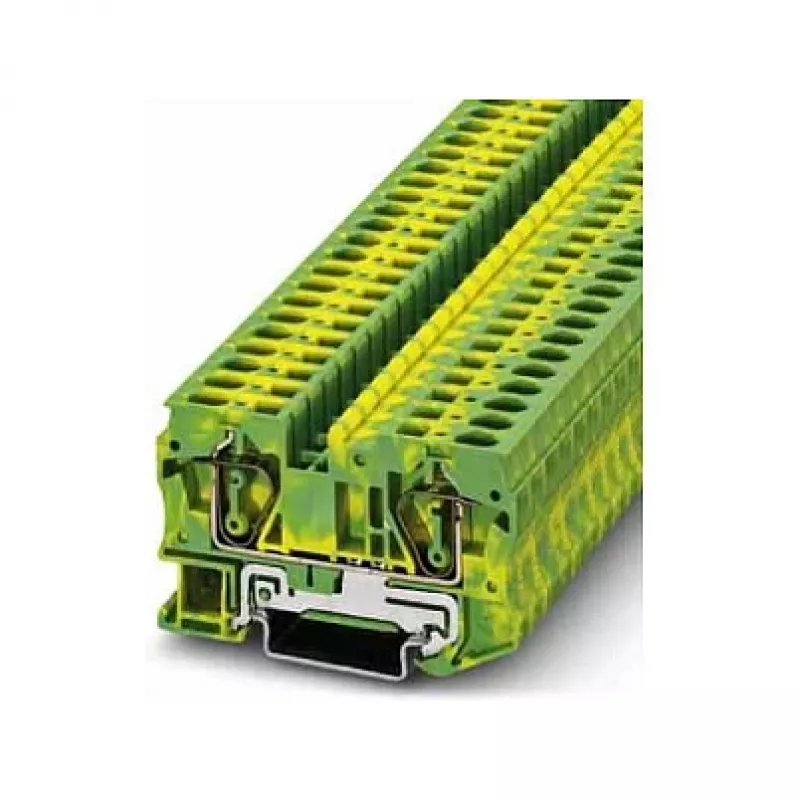

Phoenix Contact ST 6-PE apsauginio įžeminimo gnybtas, spyruoklinė jungtis, žaliai geltonas, 6 mm², DIN bėgeliui

Patikimas įžeminimas pramoniniame valdymo skyde – ne prabanga, o būtinybė. Phoenix Contact ST 6-PE apsauginio įžeminimo gnybtas užtikrina saugų ir atsparų vibracijoms apsauginių laidininkų sujungimą iki 6 mm². Spyruoklinės jungties technologija pašalina periodinio priveržimo poreikį, užtikrindama nereikalaujantį priežiūros veikimą net atšiauriomis sąlygomis. Žaliai geltonas korpusas aiškiai identifikuoja PE funkciją, sumažindamas laidų sujungimo klaidų riziką montavimo ir patikros metu.

Kam jis skirtas

Elektros inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su DIN bėgelio mazgais pramoninėje automatikos, energijos skirstymo ir pastatų infrastruktūros srityse. Šis gnybtas idealiai tinka kompaktiško, didelės srovės PE sujungimo reikalaujančioms programoms, kai kietiems arba su užspaudžiamomis įvorėmis paruoštiems laidininkams naudojama įrankio nereikalaujanti įspaudimo technika.

Pagrindiniai privalumai

• Spyruoklinės jungties sistema: įspaudžiamas kietų laidų ir su įvorėmis laidų sujungimas, nereikia specialių įrankių
• Skirta 6 mm² vardiniam skerspjūviui, palaiko iki 10 mm² kietus laidininkus
• Didelė srovės galia: 41 A (IEC), vardinė įtampa 1000 V
• Žaliai geltonas izoliacinis korpusas iš antipireno poliamido (UL 94 V0)
• Tvirtinama ant standartinių 35 mm DIN bėgelių (NS 35/7,5 ir NS 35/15)
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki +105 °C
• Du jungimo taškai ir integruota PE kojelė tiesioginiam įžeminimui prie bėgelio
• 12 mm nuėmimo ilgis nuosekliems ir patikimiems sujungimams

Specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Jungimo technologija: Spyruoklinė (įspaudžiama)
• Vardinis skerspjūvis: 6 mm²
• AWG dydis: 10
• Jungčių skaičius: 2 (plius PE kojelė)
• Pozicijų skaičius: 1
• Spalva: Žaliai geltona
• Tvirtinimo tipas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Izoliacinė medžiaga: Poliamidas (PA)
• Degumo klasė: UL 94 V0
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinė impulsinė įtampa: 8 kV
• Nuėmimo ilgis: 12 mm
• Min. kieto laidininko skerspjūvis: 0,2 mm²
• Maks. kieto laidininko skerspjūvis: 10 mm²
• Min. vytos gijos laidininko skerspjūvis: 0,2 mm²
• Maks. vytos gijos laidininko skerspjūvis: 6 mm²
• Min. laidininko skerspjūvis (įvorė su plastikine įvore): 0,25 mm²
• Maks. laidininko skerspjūvis (įvorė su plastikine įvore): 6 mm²
• Darbinė temperatūra: nuo -60 °C iki 105 °C

Patarimai

Vytos gijos laidininkams be įvorių prieš įkišant atidarykite spyruoklinį spaustuką atsuktuvu. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, kad būtų užbaigta PE grandinė. Naudodami įvores su plastikinėmis įvorėmis, patikrinkite, ar įvorė netrukdo suspaudimo zonai. Reguliariai tikrinkite gnybtą dėl perkaitimo ar spalvos pakitimo požymių, ypač didelės srovės srityse.
