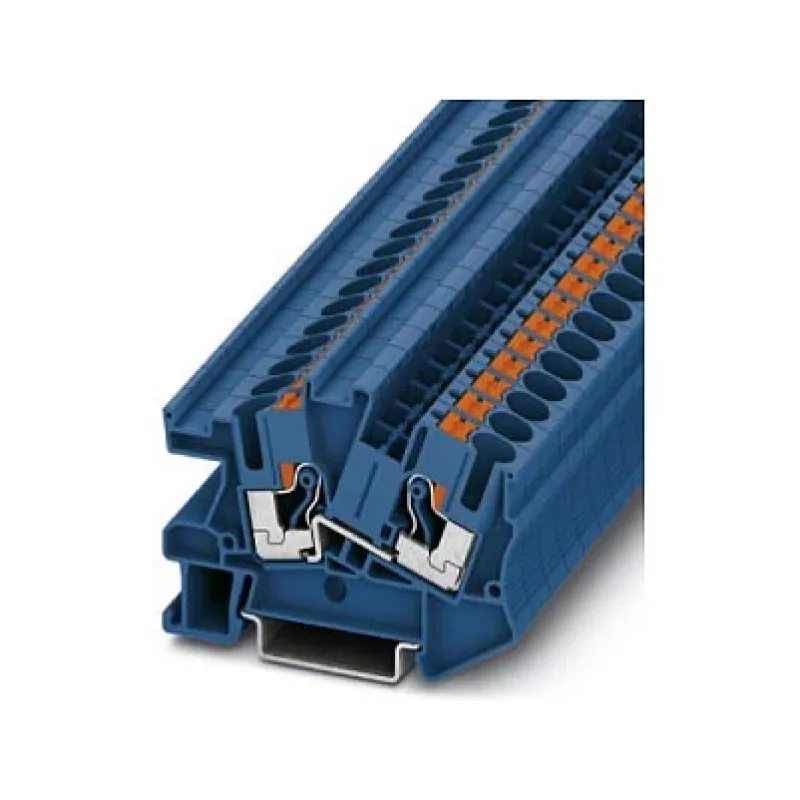

Phoenix Contact PTI 6 BU Push-In Instaliacinė gnybtų jungtis, mėlyna, 6 mm², 500 V, 41 A, DIN bėgeliui

Pramoniniuose valdymo skyduose ir pastatų instaliacijose patikimas laidų sujungimas yra saugos ir nenutrūkstamo veikimo pagrindas. Phoenix Contact PTI 6 BU instaliacinė gnybtų jungtis šį uždavinį išsprendžia naudodama push-in (įspaudžiamąją) technologiją: kieti ir lankstūs laidininkai įvedami be įrankių, o tai žymiai sutrumpina montavimo laiką ir užtikrina atsparumą vibracijoms. Kompaktiškas 6 mm² dizainas tinka standartiniams DIN bėgelių skydams, todėl puikiai tinka skirstomiesiems skydams, mašinų gamybai ir šildymo, vėdinimo bei oro kondicionavimo sistemoms.

Kam skirta

Elektrikams, skydų gamintojams ir priežiūros technikams, kuriems reikia greito, saugaus ir nereikalaujančio priežiūros sujungimo galios paskirstymo ir valdymo grandinėse. Idealiai tinka ten, kur erdvė ribota, tačiau negalima eiti į kompromisus dėl patikimumo.

Pagrindiniai privalumai

• Push-in technologija: įkiškite nuimtą laidininką – kietiems laidams nereikia įrankių.
• Didelė srovės galia: skirta 41 A ir 500 V (IEC), tinka galios paskirstymui iki 6 mm².
• Trys prijungimo taškai viename potenciale: leidžia lengvai paskirstyti potencialą ir daryti kilpas.
• Mėlynas korpusas: aiškiai identifikuoja neutralius laidininkus arba konkrečias grandinių grupes.
• Tvirtinimas ant DIN bėgelio NS 35/7,5 ir NS 35/15 – suderinama su standartiniais korpusais.
• Degumo klasė V0 (UL 94) ir platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C – tinka atšiaurioms aplinkoms.

Specifikacijos

• Jungimo technologija: Push-in
• Vardinis skerspjūvis: 6 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 41 A
• Prijungimų skaičius: 3
• Potencialų skaičius: 1
• Spalva: mėlyna
• Tvirtinimas: DIN bėgelis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C ... 105 °C
• Kieto laidininko skerspjūvis: 0,5 mm² - 10 mm²
• Lankstaus laidininko skerspjūvis: 0,5 mm² - 6 mm²
• Nuėmimo ilgis: 10 mm
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Standartai / patvirtinimai: IEC 60947-7-1, VDE, UL, cUL, EAC

Patarimai

Kad push-in jungtis veiktų patikimai, nuimkite izoliaciją tiksliai iki 10 mm ir įsitikinkite, kad izoliacija nėra įstrigusi. Lankstiems laidininkams be žiedų naudokite atsuktuvą, kad atidarytumėte prispaudimo spyruoklę. Mėlyna spalva puikiai tinka neutraliems laidininkams žymėti trifazėse sistemose. Norėdami profesionalaus skydo išdėstymo, derinkite su galinėmis plokštelėmis ir žymėjimo etiketėmis.
