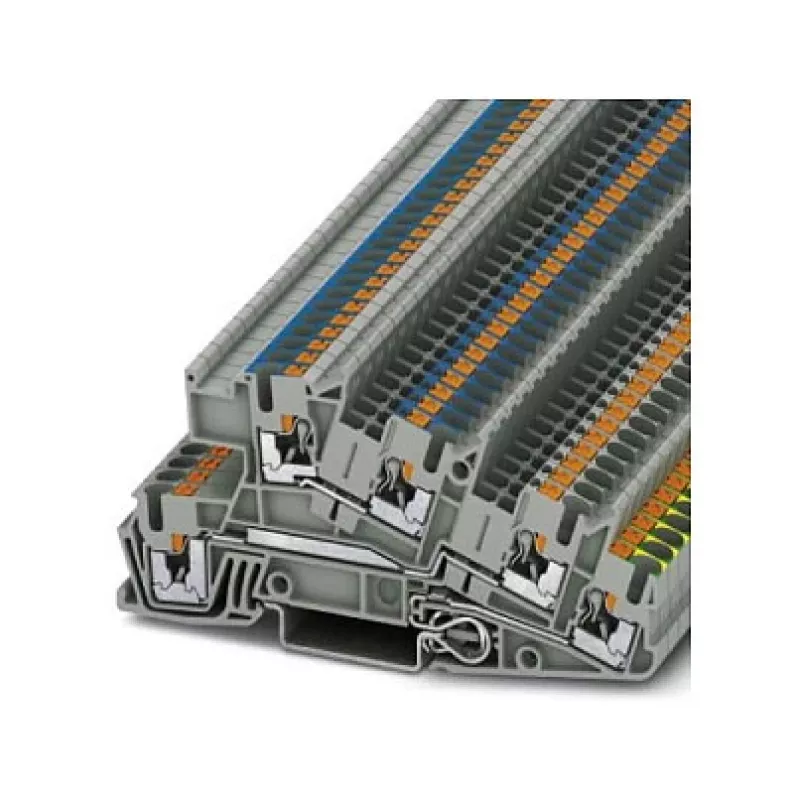

Phoenix Contact PTI 2,5-PE/L/N instaliacinė gnybtų jungtis, Push-in, 3 lygių, 24 A, 400 V, pilka

Skirstomųjų spintų ir valdymo pultų montuotojams dažnai tenka laviruoti tarp ribotos vietos ir poreikio užtikrinti aiškų fazės, nulio ir apsauginio laidininko atskyrimą. Phoenix Contact PTI 2,5-PE/L/N instaliacinė gnybtų jungtis šią problemą išsprendžia kompaktiškai: trijų lygių konstrukcija (PE, L, N) su šešiomis prijungimo vietomis leidžia tvarkingai paskirstyti galią net ir ankštose instaliacijose, o „Push-in“ technologija pašalina įrankių poreikį ir sumažina montavimo klaidų riziką.

Privalumai

Įspaudžiamasis (push-in) sujungimas be įrankių pagreitina darbą ir užtikrina patikimą kontaktą. Integruotas PE lygis su žaliai geltona izoliacija aiškiai identifikuoja apsauginį laidininką, o L ir N lygiai išlaiko nuoseklų fazės ir nulio atskyrimą. Esant 24 A ir 400 V vardinei vertei, ši jungtis tinka tiek gyvenamųjų, tiek komercinių pastatų grandinėms. Poliamido korpusas pasižymi dideliu mechaniniu atsparumu ir liepsnos slopinimu (UL 94 V0), o platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C leidžia naudoti atšiauriomis sąlygomis.

Kam tinka

• Pastatų instaliacinių skirstomųjų skydų maitinimo paskirstymui
• Valdymo spintų galios paskirstymui
• Apšvietimo ir kištukinių lizdų grandinėms
• Pramoninėms mašinoms su DIN bėgelio montavimu

Pagrindinės specifikacijos

• Sujungimo tipas: Push-in
• Lygiai: 3 (PE, L, N)
• Prijungimo vietos: 6
• Vardinė įtampa: 400 V (IEC)
• Vardinė srovė: 24 A (IEC)
• Laidininko skerspjūvis: 0,2–4 mm² kietas, 0,2–2,5 mm² suvytas, AWG 24–12
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Korpuso medžiaga: Poliamidas (PA)
• Spalva: pilka su žaliai geltonu PE lygiu
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, suvytiems laidininkams naudokite antgalius (ferules) ir įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas. Grupuodami jungtis, naudokite Phoenix Contact galinius dangtelius ir atitvarines plokštes. Jei šalia naudojamos varžtų tipo jungtys, patikrinkite jų priveržimo momentą.
