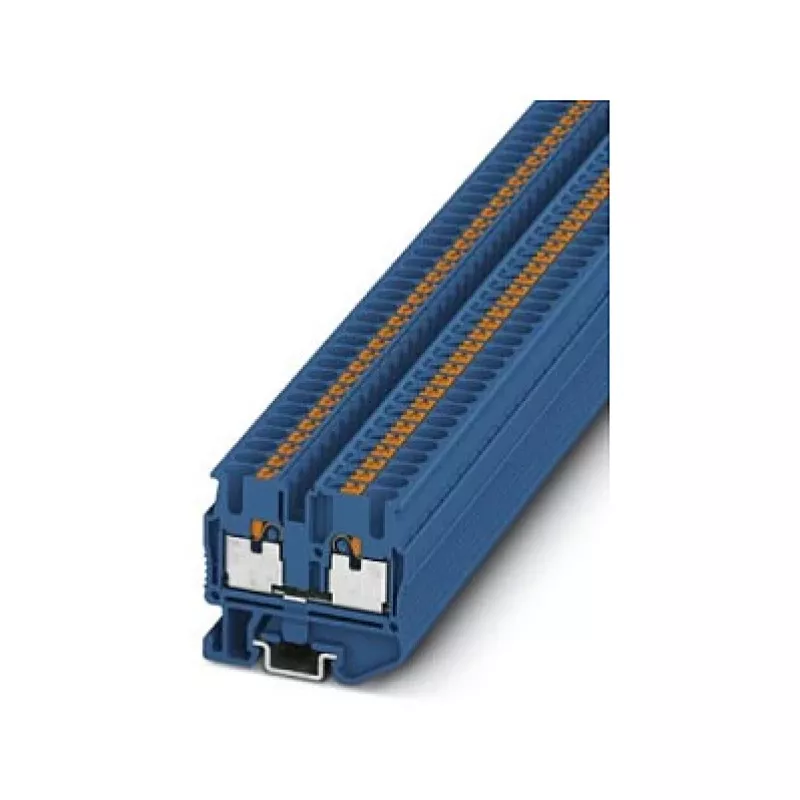

Phoenix 3248126 MPT 2,5 BU Mini praėjimo gnybtas, varžtinis sujungimas, mėlynas

Kai valdymo spintose ir jungiamosiose dėžėse kiekvienas milimetras yra svarbus, tradiciniai gnybtai dažnai užima daugiau vietos nei būtina. Phoenix 3248126 MPT 2,5 BU mini praėjimo gnybtas išsprendžia šią problemą – kompaktiškas, didelio tankio sprendimas, leidžiantis sujungti du laidininkus vienoje pozicijoje. Varžtinis sujungimas užtikrina patikimą, atsparų vibracijai kontaktą, o mėlynas korpusas leidžia aiškiai identifikuoti gnybtą sudėtingose instaliacijose.

Kam jis skirtas

Šis gnybtas yra idealus sprendimas skydų gamintojams, mašinų statytojams ir elektros montuotojams, kuriems reikia patikimo laidų sujungimo ribotoje erdvėje. Jis tinka pramoninėms valdymo sistemoms, pastatų automatizacijai ir bet kokiems projektams, kur DIN bėgio vieta yra ribota, tačiau negalima sumažinti našumo reikalavimų.

Pagrindiniai privalumai

• Miniatiūrinis dizainas taupo vertingą bėgio vietą, neprarandant srovės talpos.
• Varžtinis sujungimas su M3 sriegiu priima kietus laidininkus iki 4 mm² ir lanksčius iki 2,5 mm².
• Skirta 500 V ir 24 A įtampai, todėl tinka įvairioms galios ir signalų grandinėms.
• Poliamido (PA) izoliacinis korpusas su UL 94 V0 degumo klase užtikrina saugumą.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C, tinkamas atšiaurioms aplinkoms.
• Galimas tiesioginis montavimas arba montavimas ant DIN bėgio su adapteriu, užtikrinantis lankstų integravimą.

Specifikacijos

• Gaminio tipas: mini praėjimo gnybtas
• Sujungimo būdas: varžtinis
• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Vardinė įtampa: 500 V
• Vardinė srovė: 24 A (2,5 mm² laidininkui)
• Maks. kieto laidininko skerspjūvis: 4 mm²
• Maks. lankstaus laidininko skerspjūvis: 2,5 mm²
• AWG diapazonas: 26–12
• Nuėmimo ilgis: 8 mm
• Sriegis: M3
• Prigriežimo momentas: 0,5–0,6 Nm
• Montavimas: tiesioginis / DIN bėgis (su adapteriu)
• Spalva: mėlyna
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Vardinė impulsinė įtampa: 6 kV

Patarimai

Montuodami įsitikinkite, kad laidininkas nuimtas tiksliai iki 8 mm, kad būtų pasiektas optimalus kontaktas ir išvengta gijų lūžimo. Naudokite dinamometrinį atsuktuvą, nustatytą į 0,5–0,6 Nm, kad nepažeistumėte gnybto ir neužtikrintumėte patikimo sujungimo. Montavimui ant DIN bėgio naudokite atitinkamą Phoenix adapterį, kad išlaikytumėte teisingą išlygiavimą ir tarpus.
