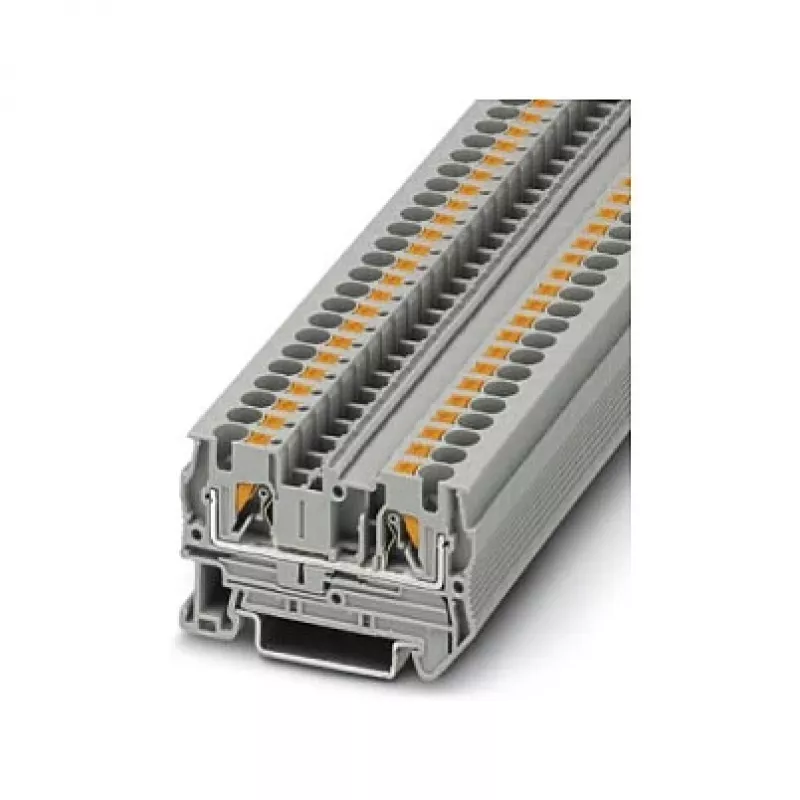

Phoenix 3211757 PT 4 Praėjimo gnybtų blokas, Push-in, 4 mm², 1000 V, 32 A, pilkas

Kai skirstomųjų spintų ar valdymo pultų instaliacijoje kiekviena minutė brangi, o kiekvienas milimetras DIN bėgio – vertingas, Phoenix 3211757 PT 4 praėjimo gnybtų blokas tampa sprendimu, kuris leidžia sutrumpinti montavimo laiką ir padidinti spintos talpą. Šis kompaktiškas vieno lygio gnybtų blokas su push-in technologija leidžia kišti kietus laidus arba laidus su antgaliais be įrankių, todėl montavimas tampa greitesnis ir mažiau priklausomas nuo meistro patirties.

Privalumai jūsų projektams

• Push-in jungtis: belaidis kišimas kietiems ir su antgaliais laidams nuo 0,2 iki 6 mm² – sutaupoma iki 50% laiko, palyginti su varžtų gnybtais.
• Skirta 1000 V / 32 A (pagal IEC 60947-7-1), tinka trifazėms sistemoms iki 690 V kintamosios srovės.
• Tik 6,2 mm plotis – ant vieno metro DIN bėgio galima sumontuoti iki 161 gnybtų, maksimaliai išnaudojant erdvę.
• Patvarus poliamido korpusas pilkos spalvos, be halogenų, savaime gesinantis (UL 94 V0).
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C, tinka atšiaurioms pramonės sąlygoms.

Naudojimas praktikoje

Montavimas paprastas: užfiksuokite gnybtą ant standartinio NS 35/7,5 arba NS 35/15 DIN bėgio, nuimkite izoliaciją 9–11 mm ir įkiškite laidą į aiškiai pažymėtą angą. Integruotas bandomasis lizdas leidžia lengvai patikrinti įtampą neišjungiant laidų. Jei naudojate suvytusius laidus be antgalių, paspauskite oranžinį stūmiklį atsuktuvu, kad atidarytumėte spyruoklinį gnybtą. Simetriškas dizainas leidžia laidus vesti iš kairės į dešinę arba atvirkščiai, o didelis ženklinimo paviršius priima standartines Zack juosteles aiškiam grandinių identifikavimui.

Pagrindinės specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: PT 4
• MPN: 3211757
• EAN: 4046356482592
• Jungimo technologija: Push-in
• Pozicijų skaičius: 1
• Jungčių skaičius: 2
• Lygiai: 1
• Vardinis skerspjūvis: 4 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 32 A
• Kietų laidų skerspjūvis: 0,2 - 6 mm²
• Suvytų laidų skerspjūvis: 0,2 - 4 mm²
• AWG skerspjūvis: 24 - 10
• Izoliacijos nuėmimo ilgis: 9 - 11 mm
• Tvirtinimas: DIN bėgis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: pilka
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Standartai/patvirtinimai: IEC 60947-7-1
• Plotis: 6,2 mm
• Aukštis: 36,5 mm
• Gylis: 32 mm

Apibendrinant

PT 4 – tai patikrintas darbo arkliukas skydų gamintojams ir mašinų OEM, kuriems reikia patikimo, erdvę taupančio laidų sujungimo be kompromisų. Push-in dizainas sumažina laidų sujungimo klaidų ir priežiūros prastovų, todėl tai protingas pasirinkimas moderniems automatizavimo projektams.
