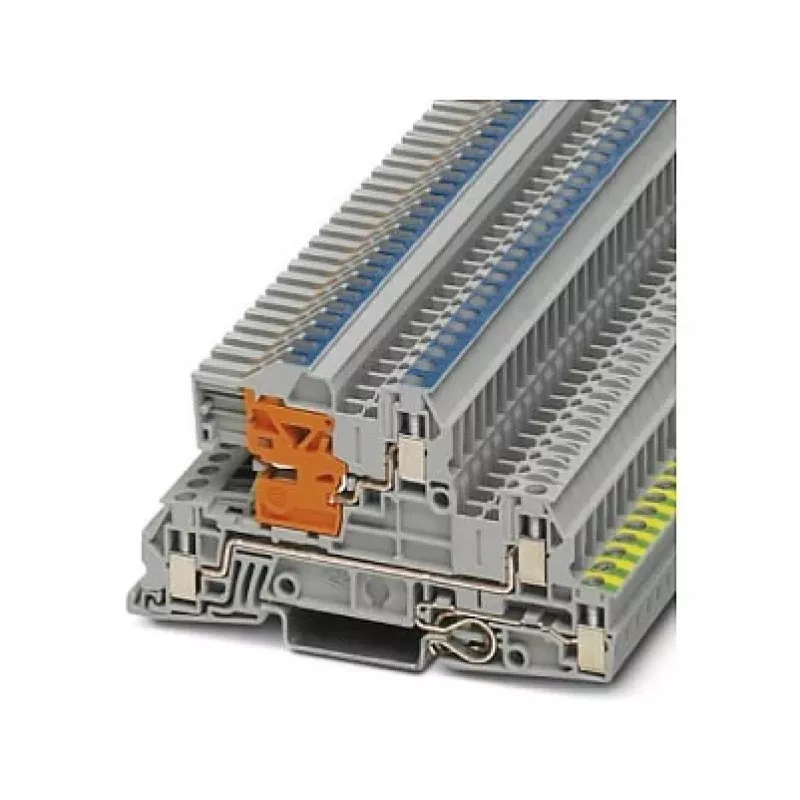

Phoenix 3076028 UTI 2,5-PE/L/NT 3 lygių montavimo gnybtų blokas, varžtinis sujungimas, 2,5 mm², 400 V, 24 A, tvirtinamas ant DIN bėgelio, pilkas

Kai elektros skydo viduje kiekvienas milimetras brangus, o patikimumas – ne derybų objektas, trijų lygių gnybtų blokas Phoenix 3076028 UTI 2,5-PE/L/NT tampa praktišku sprendimu. Jis sujungia apsauginį įžeminimą, nulį ir tris fazes į vieną kompaktišką korpusą, kurį montuojate ant DIN bėgelio – taip sutrumpėja instaliavimo laikas ir sumažėja klaidų rizika.

Kodėl verta rinktis šį gnybtų bloką

Šis Phoenix gnybtų blokas sukurtas profesionaliam naudojimui, kai svarbus aiškus laidų išdėstymas ir ilgaamžiškumas. Trys lygiai viename bloke – PE, N ir trys L jungtys – leidžia sutvarkyti visą grandinę be papildomų tiltelių ar tarpinių elementų. Varžtinis sujungimas užtikrina stabilų kontaktą, o spalvų kodavimas (pilka, žaliai geltona, mėlyna) palengvina montavimą ir techninę priežiūrą.

Pagrindiniai privalumai

• Viename bloke integruoti PE, N ir 3x L – mažiau vietos ir aiškesnė instaliacija.
• Atlaiko iki 6 kV impulsinę įtampą – papildoma apsauga nuo viršįtampių.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C – tinka sudėtingoms aplinkoms.
• Degumo klasė UL 94 V0 – savaime gestantis, atitinka griežtus saugos reikalavimus.
• Spalvomis pažymėti lygiai – mažesnė klaidos tikimybė montuojant.

Techninės specifikacijos

• Sujungimas: varžtinis, M3 sriegis, priveržimo momentas 0,5–0,6 Nm.
• Nuimamo izoliacijos ilgis: 9 mm.
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15.
• Izoliacinė medžiaga: poliamidas (PA).
• Taršos laipsnis: 3.
• Vardinė įtampa (IEC): 400 V; vardinė srovė (IEC): 24 A.
• Laidų skerspjūvis: viengyslis 0,2–4 mm², daugiagyslis 0,2–2,5 mm², AWG 24–12.

Kam šis gnybtų blokas tinka

Jis skirtas pramoniniams valdymo skydams, pastatų elektros instaliacijoms ir kitoms sistemoms, kur reikia kompaktiško, patikimo sprendimo. Dėl aukštos impulsinės įtampos ir plataus temperatūrų diapazono jis puikiai tinka tiek standartiniams, tiek atšiauresnių sąlygų projektams.

Naudojimo patarimai

Prieš priverždami varžtą, įsitikinkite, kad laidas iki galo įstatytas į gnybtą – taip išvengsite pereinamosios varžos. Naudokite rekomenduojamą priveržimo momentą, kad nepažeistumėte sriegio. Šis blokas ypač praverčia, kai reikia sutvarkyti trifazę grandinę su atskiru nuliu ir įžeminimu – vienas montavimas, visos jungtys.
