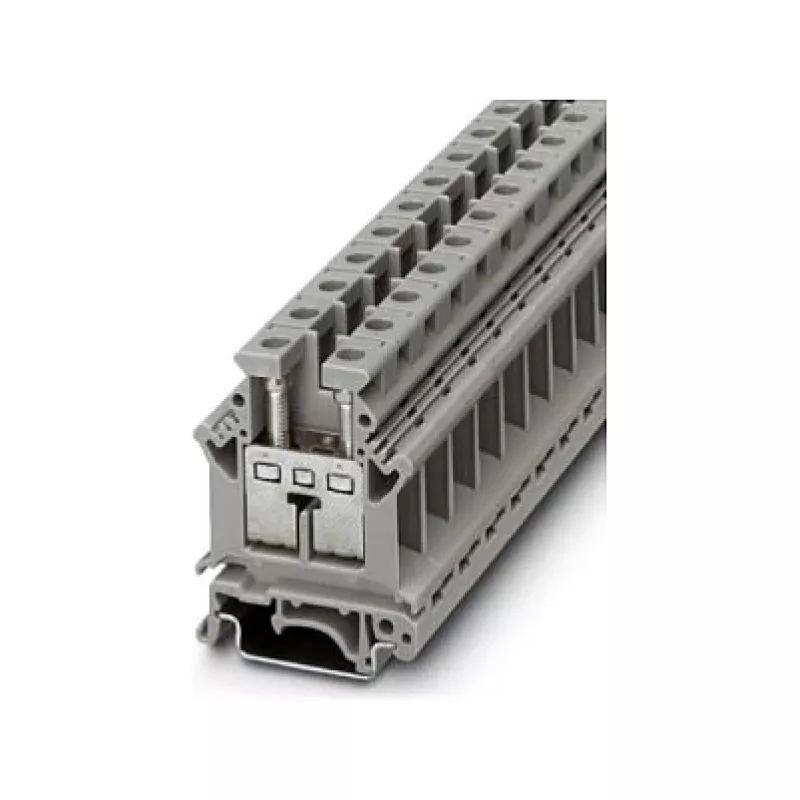

Phoenix 3006043 UK 16 N praėjimo gnybtų blokas, varžtinis sujungimas, 16 mm², 1000 V, 76 A, pilkas

Elektros inžinieriams, skydų gamintojams ir priežiūros technikams, ieškantiems patikimo ir ilgaamžio sprendimo pramoniniams valdymo skydams bei skirstomiesiems įrenginiams, Phoenix 3006043 UK 16 N praėjimo gnybtų blokas užtikrina tvirtą ir saugų laidų sujungimą. Varžtinis sujungimas su M5 sriegiu ir 2,5–3 Nm priveržimo momentu garantuoja stabilų elektrinį kontaktą net esant vibracijai, o kompaktiškas dizainas leidžia efektyviai išnaudoti erdvę tankiai montuojant ant DIN bėgio.

Kam jis skirtas

Šis gnybtų blokas yra skirtas profesionalams, dirbantiems su galios ir valdymo grandinėmis. Jis tinka įvairioms pramoninėms ir komercinėms instaliacijoms, kurioms reikalinga patikima jungtis iki 1000 V ir 76 A. Nesvarbu, ar montuojate variklių valdymo centrą, ar apšvietimo skirstomąją dėžę, šis blokas užtikrina saugų ir patvarų sujungimą.

Pagrindiniai privalumai

• Varžtinis sujungimas su M5 sriegiu ir 2,5–3 Nm priveržimo momentu užtikrina tvirtą laidų fiksaciją
• Platus laidų skerspjūvių diapazonas: 0,5–25 mm² kietiems, 0,5–16 mm² lankstiems, 20–4 AWG
• Aukšta srovės galia: 76 A (IEC), tinka galios paskirstymui
• Vardinė įtampa 1000 V, atsparumo viršįtampiui įtampa 8 kV, taršos laipsnis 3
• Liepsną slopinantis PA korpusas (UL 94 V0) padidina priešgaisrinę saugą
• Montuojamas ant NS 35/7,5 arba NS 35/15 DIN bėgių, užtikrina greitą ir paprastą įrengimą
• Darbinė temperatūra nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms
• Atitinka IEC, UL, CSA, VDE, EAC ir cULus Recognized standartus

Specifikacijos

• Gaminio tipas: praėjimo gnybtų blokas
• Sujungimo būdas: varžtinis
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 16 mm²
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Atsparumo viršįtampiui įtampa: 8 kV
• Taršos laipsnis: 3
• Kietų laidų skerspjūvis: 0,5–25 mm²
• Lanksčių laidų skerspjūvis: 0,5–16 mm²
• AWG skerspjūvis: 20–4
• Nuėmimo ilgis: 12 mm
• Sriegis: M5
• Priveržimo momentas: 2,5–3 Nm
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Standartai / patvirtinimai: IEC, UL, CSA, VDE, EAC, cULus Recognized

Naudojimo patarimai

Norėdami užtikrinti patikimą sujungimą, visada nuimkite laidų izoliaciją iki nurodyto 12 mm ilgio ir priveržkite varžtą rekomenduojamu momentu. Šis gnybtų blokas tinkamas naudoti valdymo skydeliuose, skirstomosiose dėžėse ir mašinose, kur erdvė ribota, tačiau našumas negali būti pažeistas.

Patarimas: prieš montuodami įsitikinkite, kad DIN bėgis yra švarus ir tvirtai pritvirtintas, kad gnybtų blokas būtų stabiliai pritvirtintas ir užtikrintų ilgalaikį veikimą.
