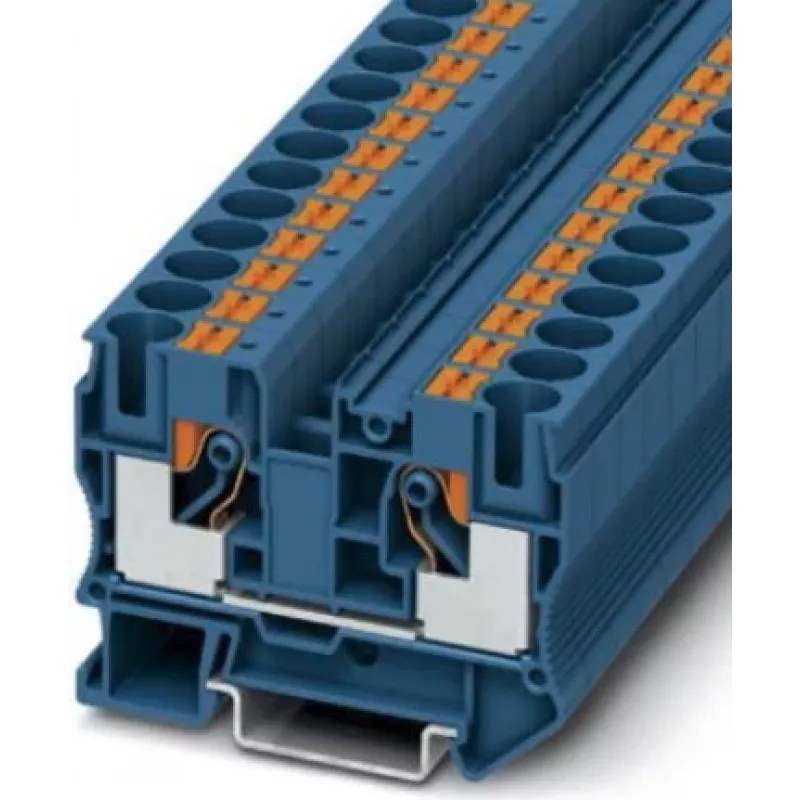

Phoenix 3212123 PT 10 BU praėjimo gnybtų blokas, įspaudžiamoji jungtis, 10 mm², mėlynas

Valdymo spintose ir skirstomuosiuose dėžėse didelio skerspjūvio laidų prijungimas be įrankių gali tapti iššūkiu. Phoenix 3212123 PT 10 BU praėjimo gnybtų blokas šią problemą išsprendžia įspaudžiamąja jungtimi, kuri priima kietus ir lanksčius laidus iki 10 mm², taip sutaupant laiko montavimo metu. Mėlynas korpusas užtikrina aiškų vizualų identifikavimą neutrinėms ar kitoms paskirtoms grandinėms.

Kam jis skirtas

Elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems pramoninėse valdymo sistemose, pastatų automatikoje ir energijos skirstymo įrenginiuose. Idealus tiems, kuriems reikia patikimų, didelės srovės jungčių ant standartinių DIN bėgelių su greitu laidų sujungimu ir ilgalaikiu stabilumu.

Pagrindinės savybės

• Įspaudžiamoji jungtis, leidžianti prijungti kietus laidus ir lanksčius laidus su antgaliais be įrankių.
• Vardinis skerspjūvis 10 mm², palaiko laidus nuo 0,5 mm² iki 16 mm² (kieti) arba 10 mm² (lanksčiai).
• Vardinė įtampa 1000 V ir srovė 57 A (IEC), tinka sudėtingoms pramoninėms aplinkoms.
• Tvirtinama ant DIN bėgelio NS 35/7,5 ir NS 35/15, suderinama su standartiniais gnybtų blokų priedais.
• Mėlynas poliamido korpusas, degumo klasė UL 94 V0, darbinė temperatūra nuo -60 °C iki 105 °C.

Specifikacijos

• Jungties technologija: įspaudžiamoji
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Tvirtinimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 57 A
• Vardinė impulsinė įtampa: 8 kV
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Nuėmimo ilgis: 12 mm
• Min. kieto laido skerspjūvis: 0,5 mm²
• Maks. kieto laido skerspjūvis: 16 mm²
• Min. lankstaus laido skerspjūvis: 0,5 mm²
• Maks. lankstaus laido skerspjūvis: 10 mm²
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Vielos tipas: 1 lygis

Patarimai

Kad įspaudžiamoji jungtis būtų patikima, įsitikinkite, kad laidų galai yra švarūs, o lanksčius laidus naudokite su antgaliais. Mėlynas korpusas idealiai tinka neutriniams laidams žymėti pagal laidų sujungimo konvencijas. Visada patikrinkite, ar DIN bėgelis tinkamai įžemintas ir ar gnybtų blokas tvirtai užfiksuotas ant bėgelio.
