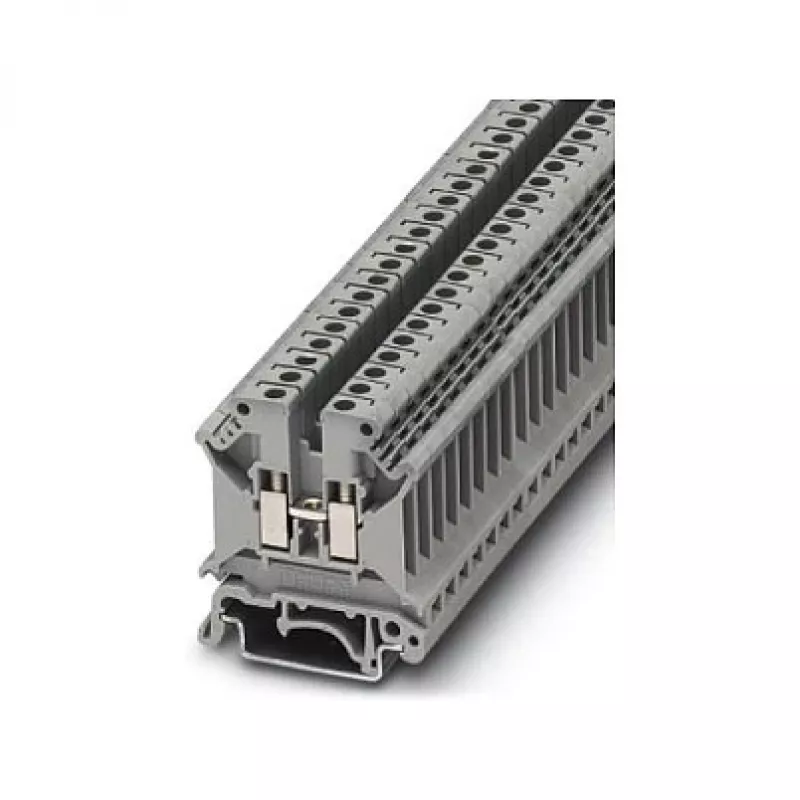

Phoenix 3004362 UK 5 N Praeinamoji gnybtų juosta, pilka, varžtinis sujungimas, 41 A, 800 V

Elektros pramonės profesionalams, montuojantiems valdymo spintas ar skirstomuosius tinklus, Phoenix 3004362 UK 5 N praeinamoji gnybtų juosta yra sprendimas, kuriuo galima pasikliauti net ir sudėtingiausiomis eksploatavimo sąlygomis. Ši kompaktiška pilka gnybtų juosta su varžtiniu sujungimu užtikrina patikimą laidų kontaktą iki 6 mm² skerspjūvio, o jos nominali srovė siekia 41 A, įtampa – iki 800 V. Sukurta montavimui ant standartinių 35 mm DIN bėgių, ji puikiai tinka tiek naujiems projektams, tiek esamų sistemų modernizavimui.

Privalumai

Pagrindinis UK 5 N privalumas – tvirtas varžtinis mechanizmas, užtikrinantis pastovų kontaktinį slėgį tiek kietiems, tiek lietiems ar smulkiagijiams laidams. Dėl plačios darbinės temperatūros ribos nuo -60 °C iki 105 °C ir 3 taršos laipsnio, ši gnybtų juosta patikimai veikia net dulkėtose ar drėgnose pramoninėse aplinkose. M3 varžtas su 0,6–0,8 Nm priveržimo momentu leidžia greitai ir tiksliai atlikti sujungimus be specialių įrankių, o tai mažina montavimo laiką ir klaidų riziką.

Kam tinka

• Pramoninės valdymo spintos ir automatikos sistemos
• Maitinimo ir skirstymo grandinės iki 800 V
• Pastatų įrenginių ir skydų instaliacija
• Aplinkybės, kuriose reikalingi atsparūs vibracijai varžtiniai sujungimai
• Montavimas ant DIN bėgio NS 35/7,5 arba NS 35/15

Pagrindinės specifikacijos

• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Sujungimo būdas: varžtinis
• Nominali srovė (IEC): 41 A
• Nominali įtampa (IEC): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Kieto laido skerspjūvis: 0,2 – 6 mm²
• Lieto laido skerspjūvis: 0,2 – 4 mm²
• AWG diapazonas: 24 – 10
• Nuėmimo ilgis: 8 mm
• Varžto sriegis: M3
• Priveržimo momentas: 0,6 – 0,8 Nm
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Rekomendacijos

Siekiant patikimų ir nereikalaujančių priežiūros sujungimų vibracijos ar aukštos temperatūros sąlygomis, prie lietų laidų rekomenduojama naudoti kabelių antgalius (ferules) ir montavimo metu patikrinti priveržimo momentą. Tankiose gnybtų juostų eilėse, kad būtų išlaikyti reikiami atstumai oro tarpams ir nuotėkio takams, naudokite galinius dangtelius ir pertvaras.
