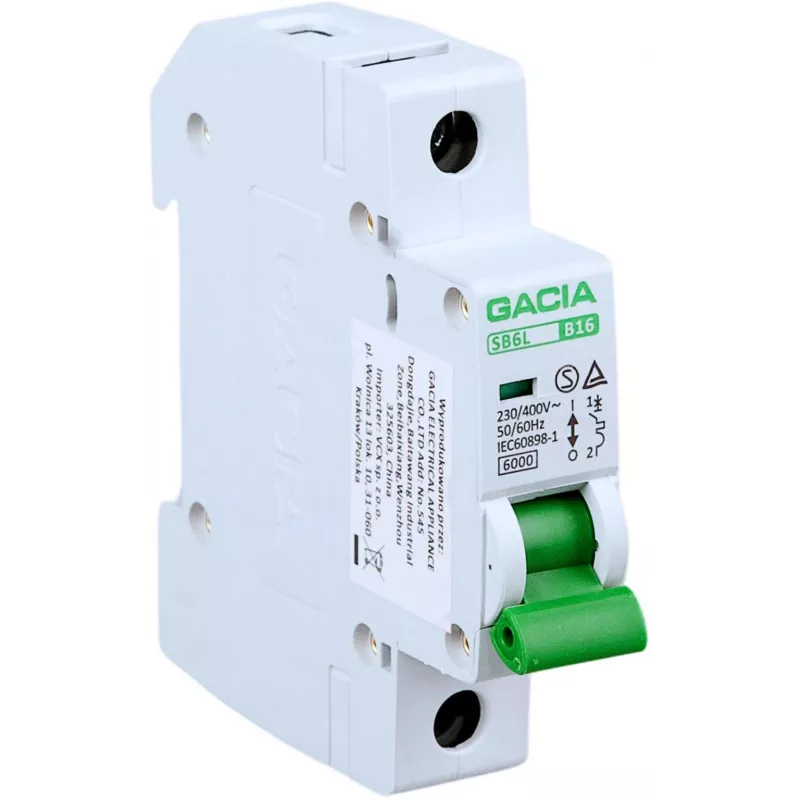

GACIA SB6L B 1P 13A miniatiūrinis grandinės pertraukiklis, 6kA pertraukimo galia, B kreivė, vienpoliai

Elektros tinklų patikimumas prasideda nuo apsaugos elementų, kurie reaguoja tiksliai ir be delsos. GACIA SB6L B 1P 13A užtikrina 6 kA trumpojo jungimo pertraukimo galią ir B kreivės veikimą, todėl tinka tiek gyvenamosioms, tiek lengvosios komercijos grandinėms, kur svarbi apsauga nuo perkrovų ir trumpųjų jungimų.

Kodėl šis pertraukiklis

Šis vienpolis miniatiūrinis grandinės pertraukiklis sukurtas 230 V kintamosios srovės tinklams, 50/60 Hz dažniui. B charakteristika užtikrina greitą atsaką esant vidutinėms įsijungimo srovėms, todėl jis idealiai tinka apšvietimo, kištukinių lizdų ir bendros paskirties grandinėms. Varžtiniai gnybtai priima laidus nuo 1 iki 25 mm², supaprastindami montavimą skirstomuosiuose skyduose ir vartotojų įrenginiuose.

Pagrindiniai privalumai

• 6 kA pertraukimo galia užtikrina patikimą gedimų atjungimą
• B kreivė suveikia esant 3–5 kartų vardinei srovei – jautri apsauga
• Didelė mechaninė ištvermė – 20 000 operacijų
• Energijos ribojimo klasė 3 sumažina praleidžiamą energiją
• Platus darbinės temperatūros diapazonas nuo -25°C iki +55°C

Techniniai duomenys

• Vardinė srovė: 13 A
• Polių skaičius: 1P
• Atjungimo kreivė: B
• Vardinė įtampa: 230 V AC
• Dažnis: 50/60 Hz
• Trumpojo jungimo pertraukimo galia (Icn): 6 kA
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Elektrinė ištvermė: 10 000 ciklų
• Mechaninė ištvermė: 20 000 ciklų
• Gnybtų talpa: 1–25 mm²
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Standartas: IEC/EN 60898-1

Kaip naudoti

Pertraukiklis montuojamas ant standartinio DIN bėgelio, todėl jį lengva įdiegti į esamus skirstomuosius sky dus. Prieš montuodami įsitikinkite, kad grandinė atjungta nuo įtampos. Prijunkite laidus prie varžtinių gnybtų, užveržkite juos reikiamu sukimo momentu ir patikrinkite, ar jungtys tvirtos. Tinkamas laidų skerspjūvis (1–25 mm²) užtikrina patikimą kontaktą ir mažesnį įkaitimą.

Patarimas: B kreivės pertraukiklius rinkitės grandinėms, kuriose nėra didelių įsijungimo srovių, pavyzdžiui, apšvietimui ar kištukiniams lizdams. Jei grandinėje yra variklių ar transformatorių, apsvarstykite C kreivės modelį.
