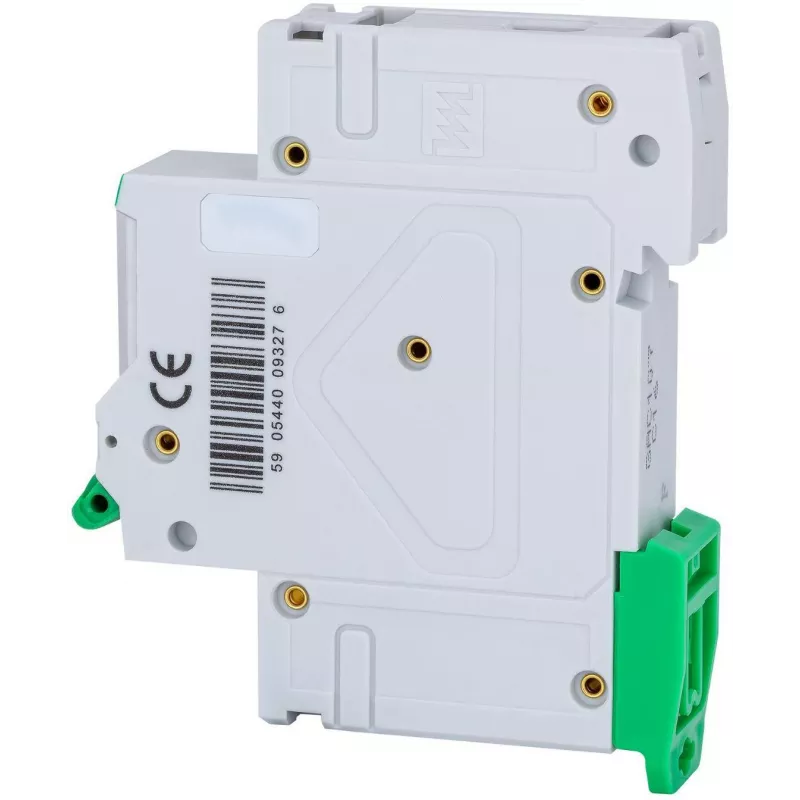

GACIA N8BH 10kA C kreivės vienpolio 25A automatinis jungiklis

Įsivaizduokite, kad elektros instaliacijos apsauga veikia tiksliai tada, kai jos reikia – be nereikalingų išjungimų, be rizikos sugadinti brangią įrangą. GACIA N8BH 10kA C kreivės vienpolio 25A automatinis jungiklis (MCB) – tai sprendimas, kuris kasdienį darbą su skirstomaisiais skydais ir valdymo pultais paverčia paprastesniu ir saugesniu. Šis įrenginys užtikrina patikimą apsaugą tiek nuo perkrovų, tiek nuo trumpųjų jungimų, o jo aukšta 10 kA išjungimo galia leidžia drąsiai naudoti jį tiek gyvenamosiose, tiek komercinėse patalpose.

Kam jis skirtas

Šis automatinis jungiklis yra idealus pasirinkimas elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia patikimos apsaugos nuo viršsrovių skirstomuosiuose skydeliuose, vartotojų grupėse ir valdymo pultuose. Dėl C kreivės charakteristikos jis puikiai tinka grandinėms su vidutinėmis įsijungimo srovėmis – apšvietimo linijoms, kištukiniams lizdams ir mažiems varikliams, kur svarbu išvengti nereikalingų išjungimų, tačiau greitai reaguoti į realius gedimus.

Pagrindiniai privalumai

• Vienpolis dizainas, skirtas 230 V kintamosios srovės grandinėms, užima tik 18 mm (1 modulį) DIN bėgio vietos.
• C kreivės atjungimas: magnetinis atjungimas veikia esant 5–10 kartų vardinei srovei – idealiai tinka bendros paskirties apkrovoms.
• Aukšta 10 kA išjungimo galia pagal IEC/EN 60898-1 standartą, užtikrinanti saugų trumpųjų jungimų nutraukimą.
• Energijos ribojimo klasė 3, mažinanti praleidžiamą energiją ir apsauganti žemyn esančią įrangą.
• Aiškus ĮJUNGTA/IŠJUNGTA padėties indikatorius, leidžiantis greitai nustatyti būseną.
• Sraigtiniai gnybtai, tinkantys laidams nuo 1 iki 25 mm², užtikrina tvirtą ir universalų sujungimą.

Specifikacijos

• Vardinė srovė: 25 A
• Polių skaičius: 1P
• Atjungimo kreivė: C
• Vardinė išjungimo galia (Icn): 10 kA
• Vardinė įtampa: 230 V kintamoji srovė
• Vardinis dažnis: 50/60 Hz
• Montavimas: DIN bėgis (EN 60715 TH35)
• Standartas: IEC/EN 60898-1
• Apsaugos laipsnis: IP20
• Gnybtų talpa: 1-25 mm²
• Elektrinė patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Darbinė temperatūra: nuo -25°C iki +50°C
• Energijos ribojimo klasė: 3
• Modulio plotis: 18 mm (1 modulis)

Naudojimo patarimai

Renkantis automatinį jungiklį, svarbu, kad jo vardinė srovė būtų šiek tiek didesnė už normalią grandinės darbinę srovę, bet mažesnė už maksimalią laidų leistiną srovę. C kreivė tinka daugumai bendros paskirties grandinių; B kreivę rinkitės grynai varžinėms apkrovoms, o D kreivę – didelės įsijungimo srovės įrangai.
