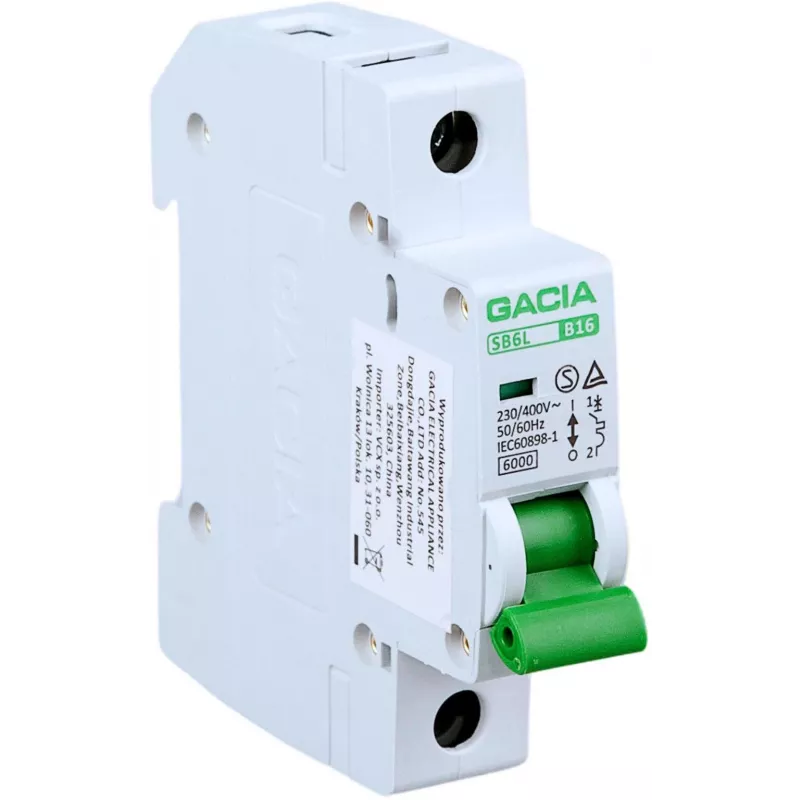

GACIA SB6L B 1P 10A Automatinis jungiklis, 6kA, B tipo, 1 poliaus, 10A, DIN bėgeliui

Kai elektros grandinėje įvyksta trumpasis jungimas arba perkrova, pasekmės gali būti brangios – nuo apgadintos įrangos iki gaisro rizikos. GACIA SB6L B 1P 10A automatinis jungiklis užtikrina, kad jūsų instaliacija būtų apsaugota patikimai ir be nereikalingų prastovų. Šis vieno poliaus 10 A jungiklis su B tipo atjungimo charakteristika yra skirtas apsaugoti apšvietimo, kištukinių lizdų ir kitas bendros paskirties grandines nuo perkrovų ir trumpųjų jungimų iki 6 kA.

Kam jis skirtas

Šis automatinis jungiklis yra tinkamiausias elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su vienfazėmis instaliacijomis. Jis taip pat tinka namų meistrams, turintiems atitinkamų žinių ir laikantiems vietinių elektros instaliacijos reikalavimų.

Pagrindiniai privalumai

• Vieno poliaus konstrukcija, skirta vienfazėms grandinėms
• Vardinė srovė: 10 A
• B tipo atjungimo charakteristika – akimirksniu atjungia esant 3–5 kartų vardinei srovei
• Trumpojo jungimo geba: 6 kA
• Vardinė įtampa: 230 V AC, 50/60 Hz
• Tvirtinama ant standartinės 35 mm DIN bėgelio
• Atitinka IEC/EN 60898-1 standartą
• Sraigtiniai gnybtai, tinka 1–25 mm² laidams
• Didelė elektrinė išlaikymo geba: 10 000 ciklų
• Mechaninė išlaikymo geba: 20 000 ciklų
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Taršos laipsnis: 2

Specifikacijos

• Gamintojas: GACIA
• Modelis: SB6L B 1P 10A
• Produkto tipas: Automatinis jungiklis (MCB)
• Polių skaičius: 1
• Vardinė srovė: 10 A
• Atjungimo charakteristika: B
• Trumpojo jungimo geba: 6 kA
• Vardinė įtampa: 230 V AC
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis
• Standartai: IEC/EN 60898-1
• Gnybtų tipas: Sraigtinis
• Gnybtų talpa: 1–25 mm²
• Elektrinė išlaikymo geba: 10 000 ciklų
• Mechaninė išlaikymo geba: 20 000 ciklų
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Taršos laipsnis: 2

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad grandinė yra atjungta nuo įtampos. Pasirinkite tinkamą vardinę srovę ir atjungimo charakteristiką pagal apkrovą ir kabelio skerspjūvį. Norėdami užtikrinti selektyvumą su aukštesnio lygio apsaugos įtaisais, vadovaukitės gamintojo selektyvumo lentelėmis. Reguliariai tikrinkite jungiklį dėl perkaitimo ar mechaninių pažeidimų požymių.

Patarimas profesionalams: B tipo charakteristika yra optimali įrenginiams su varžinėmis apkrovomis, tačiau jei grandinėje yra didelių įsijungimo srovių (pvz., varikliai), apsvarstykite C tipo jungiklį.
