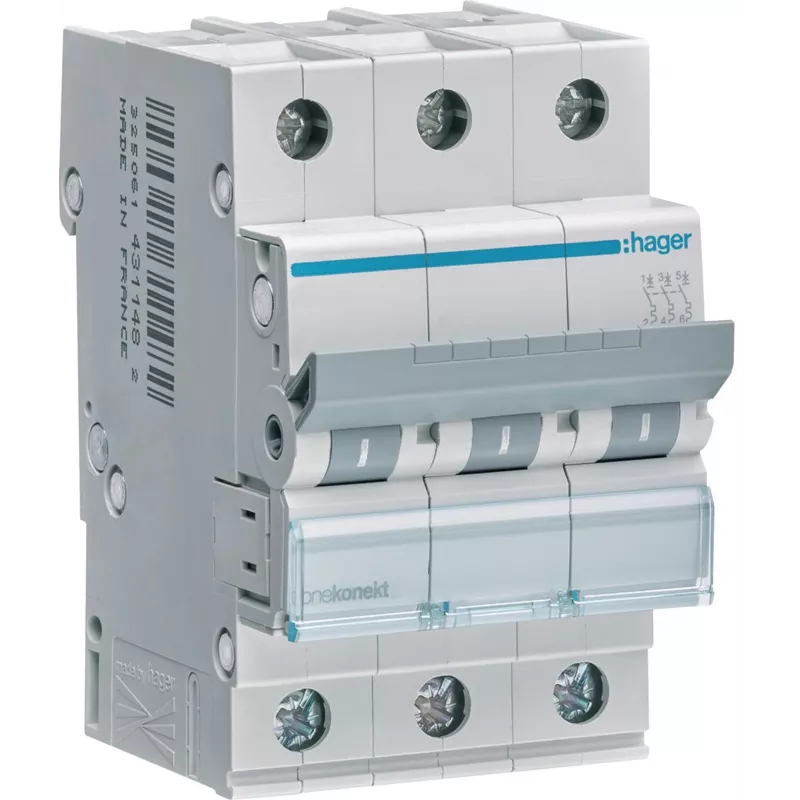

Hager MCN316E 3 polių automatinis jungiklis, 16 A, C kreivė, 6 kA

Kai trifazė grandinė turi veikti be pertrūkių, o apsauga turi būti tiksliai sukalibruota, Hager MCN316E 3 polių automatinis jungiklis užtikrina būtent tokį patikimumą. Šis 16 A C kreivės įrenginys sukurtas profesionalams, kuriems svarbus ne tik trumpojo jungimo atjungimas, bet ir stabilus darbas esant įprastiems paleidimo srovės viršįtempiams.

Privalumai jūsų elektros instaliacijai

• 3 polių konstrukcija su 16 A vardine srove ir C kreive – optimalus pasirinkimas apšvietimo ir kištukinių lizdų grandinėms.
• 6 kA trumpojo jungimo atjungimo geba pagal EN 60898-1 standartą užtikrina patikimą apsaugą komercinėse ir gyvenamosiose patalpose.
• 400 V kintamosios srovės vardinė įtampa ir 50/60 Hz dažnis – tinka standartiniams trifaziams tinklams.
• Kompaktiškas 3 modulių plotis leidžia taupyti vietą skirstomuosiuose skyduose.
• Sraigtiniai gnybtai priima kietus laidus nuo 1 iki 25 mm² ir lanksčius nuo 1 iki 16 mm², užtikrindami tvirtą ir atsparų vibracijai sujungimą.

Kam tinka šis jungiklis

Hager MCN316E yra skirtas elektrikams, rangovams ir techninės priežiūros specialistams, diegiantiems trifazes sistemas, kuriose reikalinga patikima apsauga nuo perkrovų ir trumpųjų jungimų. Jis puikiai tinka pramoniniams skirstomiesiems skydams, komerciniams pastatams ir gyvenamųjų namų trifazėms laidoms.

Pagrindinės specifikacijos

• Tipas: Miniattūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3
• Vardinė srovė: 16 A
• Atjungimo kreivė: C
• Trumpojo jungimo atjungimo geba: 6 kA
• Vardinė įtampa (AC): 400 V
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Gnybtų tipas: Sraigtiniai
• Kietų laidų prijungimo galia: 1–25 mm²
• Lanksčių laidų prijungimo galia: 1–16 mm²
• Gnybtų apsaugos laipsnis: IP20
• Priekinės dalies apsaugos laipsnis: IP40
• Elektrinė įrenginio galia: 10 000 ciklų
• Mechaninė įrenginio galia: 20 000 ciklų
• Standartas: EN 60898-1
• Modulinis plotis: 3 moduliai
• Darbinė temperatūra: nuo –25 iki 70 °C
• Energijos ribojimo klasė: 3

Naudojimas praktikoje

Jungiklis montuojamas ant standartinio DIN bėgelio, o aiškus perjungimo rankenėlės indikatorius leidžia greitai nustatyti įrenginio būseną. Sraigtiniai gnybtai užtikrina patikimą kontaktą net ir veikiant vibracijai, o IP20 gnybtų apsauga apsaugo nuo atsitiktinio prisilietimo. Dėl kompaktiško 3 modulių pločio galima efektyviai išdėstyti kelis įrenginius skirstomajame skyde.

Patarimas: prieš montuodami įsitikinkite, kad grandinės vardinė srovė atitinka 16 A ir kad C kreivė tinka jūsų įrangos paleidimo srovėms. Reguliariai tikrinkite jungiklio būseną, kad užtikrintumėte ilgalaikį patikimą veikimą.
