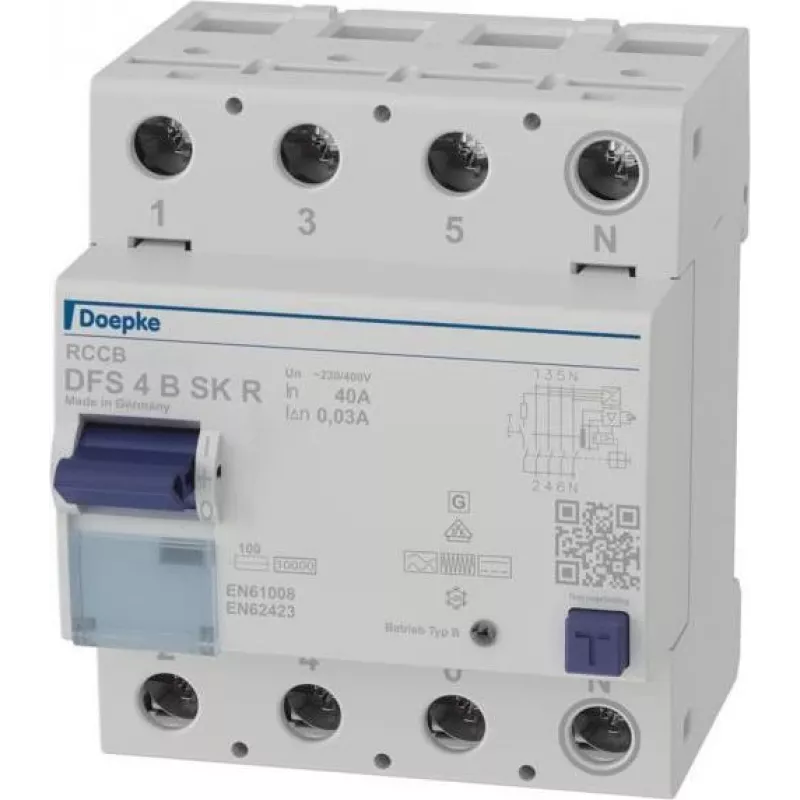

DOEPKE DFS4 040-4/0,03-B SK B tipo 4 polių 40A 30mA 230/400V AC diferencinės srovės automatinis jungiklis (RCCB) 9134988

Kai įrenginyje yra elektromobilių įkrovikliai, fotovoltinės sistemos ar dažnio keitikliai, įprastiniai diferencinės srovės automatiniai jungikliai gali būti nepakankami – jiems reikia B tipo jautrumo, kuris aptinka ir lygiąją nuolatinę srovę. DOEPKE DFS4 040-4/0,03-B SK užtikrina 40 A vardinę srovę ir 30 mA vardinę diferencinę srovę, todėl apsaugo tiek žmones, tiek įrangą sudėtingose šiuolaikinėse instaliacijose.

Kodėl verta rinktis

• B tipo jautrumas – aptinka visų tipų diferencines sroves, įskaitant lygiąją nuolatinę srovę iki 2 kHz, todėl tinka pažangioms sistemoms su elektroniniais komponentais.
• Kompaktiškas 4 modulių plotis (72 mm) – taupo vietą DIN bėgelyje, paliekant daugiau erdvės kitiems apsaugos įtaisams.
• Didelis atsparumas trumpojo jungimo srovei – 10 kA su tinkamu apsauginiu saugikliu, o impulsinės srovės atsparumas iki 3 kA sumažina klaidingų suveikimų riziką.
• Standartizuotas prijungimas – neutralusis laidas jungiamas dešinėje pusėje, todėl montavimas greitas ir tvarkingas.

Techniniai duomenys

• Polių skaičius: 4
• Vardinė srovė (In): 40 A
• Vardinė diferencinė srovė (IΔn): 30 mA
• Vardinė įtampa (Un): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė perjungimo galia: 500 A
• Trumpojo jungimo atsparumo srovė (Inc): 10 kA (su apsauginiu saugikliu)
• Impulsinės srovės atsparumas: 3 kA
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (72 mm)
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1,5–50 mm² (standusis), 1,5–35 mm² (lankstusis)
• Darbinė temperatūra: nuo -25 °C iki +40 °C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontuotas)
• Standartai: VDE 0664-10, EN 61008-1, VDE 0664-40, EN 61008-2-1, IEC 61008-1, IEC 61008-2-1

Kam tinka

Šis diferencinės srovės automatinis jungiklis skirtas profesionalams, projektuojantiems ir prižiūrintiems elektros instaliacijas, kuriose yra elektromobilių įkrovimo stotelių, saulės elektrinių, dažnio keitiklių ar kitų įrenginių, generuojančių lygiąją nuolatinę srovę. Jis taip pat tinka pramoniniams objektams, kuriuose reikalinga patikima apsauga nuo visų rūšių nuotėkio srovių.

Naudojimas

Įrenginys montuojamas ant standartinio DIN bėgelio (EN 60715). Prijungimas atliekamas varžtiniais gnybtais, kurių talpa iki 50 mm² standžiajam ir iki 35 mm² lanksčiajam laidininkui. Prieš montuodami įsitikinkite, kad grandinė atitinka 40 A vardinę srovę ir 30 mA diferencinę srovę. Rekomenduojama naudoti kartu su tinkamu apsauginiu saugikliu, užtikrinančiu 10 kA trumpojo jungimo atsparumą. B tipo jautrumas užtikrina apsaugą net esant lygiajai nuolatinei srovei, todėl įrenginys ypač tinka šiuolaikinėms mišrioms apkrovoms.

Patarimas: montuodami šį RCCB į elektromobilių įkrovimo ar fotovoltinę sistemą, visada patikrinkite, ar bendra instaliacijos apsaugos koncepcija atitinka vietinius standartus ir gamintojo rekomendacijas. Reguliariai atlikite diferencinės srovės testą naudodami įrenginio testavimo mygtuką – tai paprasta, bet efektyvi priemonė užtikrinti ilgaamžį ir saugų veikimą.
