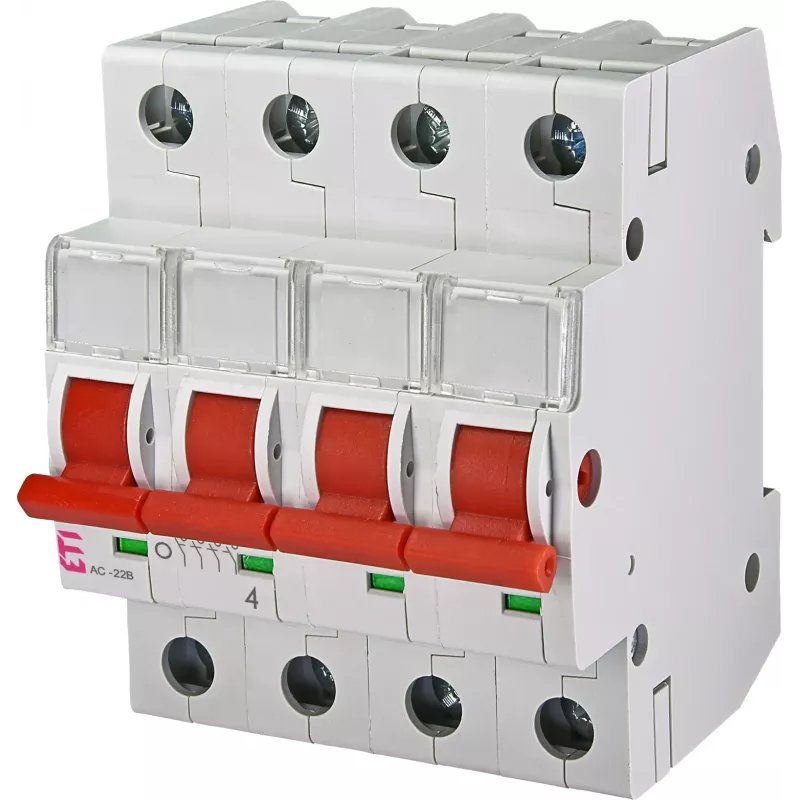

ETI 002423417 skydinis apkrovos pertraukiklis 4 polių 125 A 690 V AC

Skydų projektuotojams ir pramonės elektrikams, kuriems tenka užtikrinti saugų didelės srovės grandinių atjungimą, ETI 002423417 yra patikimas sprendimas. Šis 4 polių apkrovos pertraukiklis, skirtas skydiniam montavimui, atlaiko iki 125 A vardinę srovę ir iki 690 V AC darbinę įtampą, todėl tinka naudoti paskirstymo skyduose, variklių valdymo centruose ir kituose maitinimo paskirstymo įrenginiuose.

Kam skirtas

Įrenginys skirtas elektrikams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo, didelės srovės atjungimo sprendimo pramoniniuose valdymo skyduose ir elektros paskirstymo sistemose.

Pagrindinės savybės

• 4 polių konfigūracija trifaziam ir neutraliam arba keturių laidų perjungimui
• 125 A vardinė srovė didelės apkrovos grandinėms
• Darbinė įtampa iki 690 V AC, tinkama pramoniniams tinklams
• Skydinis montavimas, leidžiantis integruoti į spintas
• 1000 V izoliacinė įtampa, užtikrinanti didesnį saugumą
• 8 kV impulsinė atsparumo įtampa patikimam darbui pereinamaisiais režimais
• 10 kA trumpojo jungimo įjungimo galia
• 2 kA trumpojo jungimo atsparumo srovė 1 sekundei
• 20 000 mechaninių ciklų
• 1 500 elektrinių ciklų esant AC-23A, 400 V
• Plačios gnybtų galimybės: 1,5–70 mm² lankstiems, 1,5–95 mm² standiems laidams
• Darbinė temperatūra nuo -25 °C iki +55 °C

Specifikacijos

• Gaminio tipas: apkrovos pertraukiklis / jungiklis-atjungiklis
• Polių skaičius: 4
• Vardinė srovė (Ith): 125 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacinė įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpojo jungimo įjungimo galia (Icm): 10 kA piko
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 2 kA (1 s)
• Montavimo tipas: skydinis
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekinis skydelis): IP65 (su tinkamu korpusu / rankena)
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Elektrinis ilgaamžiškumas (AC-23A, 400 V): 1 500 ciklų
• Gnybtų galimybės (lankstūs): 1,5–70 mm²
• Gnybtų galimybės (standūs): 1,5–95 mm²
• Atitinka standartą: IEC/EN 60947-3
• Perjungimo kampas: 90°

Naudojimo patarimai

Norint pasiekti IP65 apsaugos laipsnį priekiniame skydelyje, būtina naudoti tinkamą korpusą ir rankeną. Gnybtų jungimams naudokite tinkamus kabelių antgalius ir montavimo metu patikrinkite priveržimo momentą.

Patarimas: prieš montuodami įsitikinkite, kad skydo korpusas atitinka IP65 reikalavimus, o rankena tinkamai sujungta su pertraukikliu. Reguliariai tikrinkite gnybtų priveržimą – tai prailgins įrenginio tarnavimo laiką.
