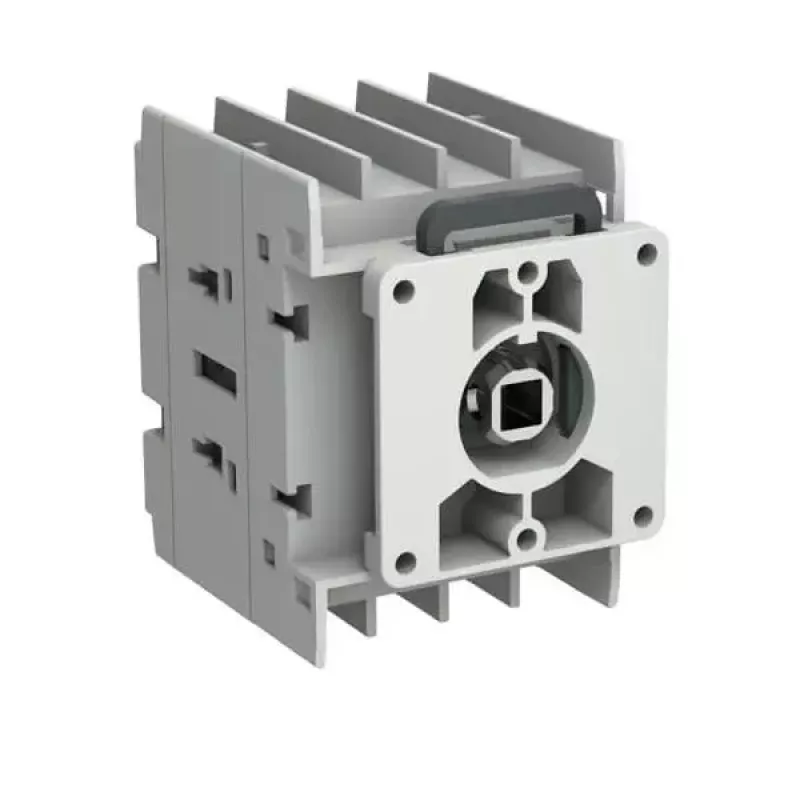

ABB OTOT63G1-4DSN2Plus 63 A 4 polių jungiklis-atjungiklis, G1 rėmas

Elektros priežiūros ir gamybos specialistams, dirbantiems su pramoninėmis skirstyklomis ar valdymo spintomis, patikimas grandinės atjungimas yra ne tik saugumo, bet ir veiklos tęstinumo reikalavimas. ABB OTOT63G1-4DSN2Plus – tai 4 polių jungiklis-atjungiklis, sukurtas užtikrinti aiškų ir patikimą elektros grandinės atjungimą apkrovos metu, kai reikia atlikti techninę priežiūrą ar avarinį sustabdymą. Jo 63 A vardinė darbinė srovė ir kompaktiškas G1 rėmas leidžia efektyviai išnaudoti vietą skirstomuosiuose įrenginiuose, neprarandant funkcionalumo.

Kam šis gaminys skirtas

Šis jungiklis-atjungiklis yra tinkamiausias spintų gamintojams, elektros rangovams ir priežiūros inžinieriams, kurie ieško ilgaamžio sprendimo dažnam perjungimui ir izoliacijai. Jis puikiai tinka trifazėms sistemoms su nuliniu laidininku, taip pat keturių laidų tinklams, dažnai naudojamiems pramoninėse mašinose ir variklių valdymo centruose.

Pagrindiniai privalumai

• 63 A vardinė darbinė srovė ir 4 poliai – tinka trifazėms grandinėms su nuliu.
• Aukšta vardinė darbinė įtampa iki 690 V kintamajai srovei – atitinka pramonės poreikius.
• Kompaktiškas G1 rėmas taupo vietą spintoje, išlaikant aukštą našumą.
• Montavimas ant DIN bėgelio arba ant pagrindo – lankstus įrengimo būdas.
• Varžtiniai gnybtai priima laidus nuo 1,5 iki 35 mm², todėl tinka įvairiems laidų skerspjūviams.
• Ilgaamžiškumas: 20 000 mechaninių ir 5 000 elektrinių operacijų.
• Atitinka IEC 60947-3 reikalavimus – saugumas ir patikimumas.

Pagrindinės specifikacijos

• Gaminio tipas: jungiklis-atjungiklis
• Vardinė darbinė srovė (Ie): 63 A
• Polių skaičius: 4
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 8 kV
• Apsaugos laipsnis: IP20 (gnybtai)
• Trumpojo jungimo atsparumo srovė (Icw): 1 kA (1 s)
• Trumpojo jungimo įjungimo galia (Icm): 2 kA
• Mechaninis atsparumas: 20 000 ciklų
• Elektrinis atsparumas: 5 000 ciklų
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1,5–35 mm²
• Darbinė temperatūra: nuo -25 iki +70 °C
• Standartai: IEC 60947-3
• Valdymo mechanizmas: priekinis (rankena neįtraukta)
• Pagalbiniai kontaktai: neįtraukti (pasirenkami)

Naudojimo patarimai

Kad įrenginys veiktų pilnai, atskirai užsisakykite atitinkamą priekinę rankeną ir, jei reikia, pagalbinius kontaktus. Montuodami užtikrinkite tinkamą varžtų priveržimo momentą – tai apsaugo nuo peršilimo ir palaiko patikimą kontaktą. Kadangi IP20 apsauga galioja tik gnybtams, įrenkite jungiklį korpuse, kuris apsaugotų nuo dulkių ir drėgmės.
