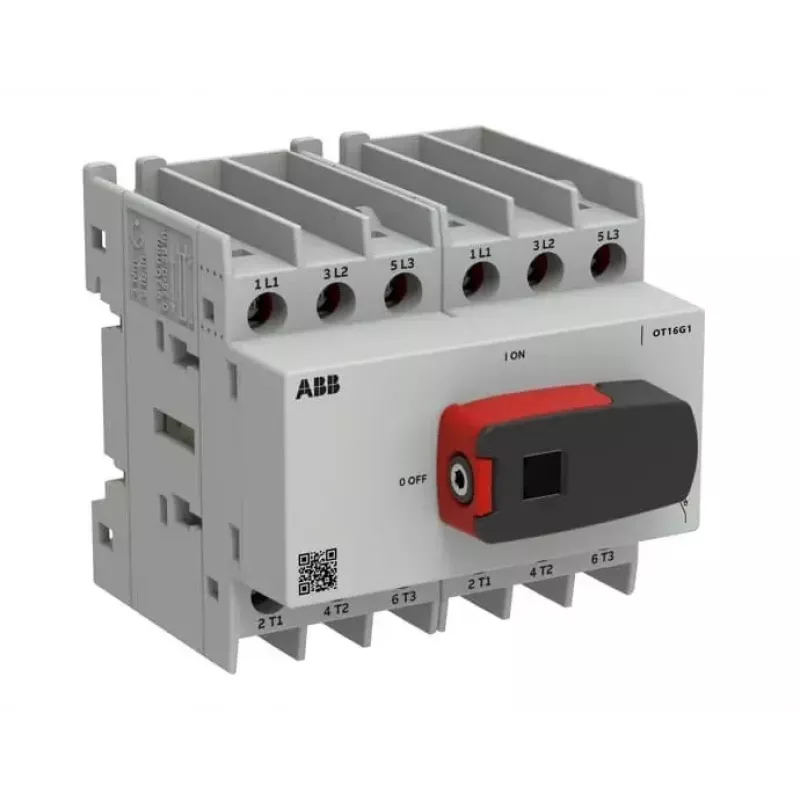

ABB OT Plus OT16G1-6BS 16 A 6 polių atjungiklis su rankena ir velenu

Kai valdymo spintoje reikia patikimai atjungti trifazę grandinę priežiūros darbams, ABB OT Plus OT16G1-6BS atjungiklis tampa kasdienybės dalimi, kurią įvertinsite nuo pirmos instaliacijos. Šis 6 polių įrenginys, skirtas iki 16 A srovei, komplektuojamas su pistoleto tipo rankena (OHB65J6) ir velenu (OHS100J6), todėl valdymas iš spintos durų yra tiesioginis ir aiškus. Tvirtinimas prie pagrindo leidžia montuoti tiek ant DIN bėgelio, tiek ant galinės plokštės, o varžtiniai gnybtai priima kietus laidus iki 10 mm² ir lanksčius iki 6 mm².

Pagrindinės specifikacijos

• Gaminio tipas: Atjungiklis
• Serija: OT Plus
• Polių skaičius: 6
• Vardinė darbinė srovė (Ie) AC-21A: 16 A esant 380-690 V
• Vardinė darbinė srovė (Ie) AC-23A: 16 A esant 220-690 V
• Vardinė darbinė įtampa (Ue): 750 V
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 8 kV
• Tvirtinimo būdas: Tvirtinimas prie pagrindo
• Valdymo būdas: Priekinis valdymas
• Rankena įtraukta: Taip (OHB65J6)
• Velenas įtrauktas: Taip (OHS100J6)
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP65 su tinkamu korpusu
• Gnybtų tipas: Varžtiniai gnybtai
• Maks. gnybtų talpa kietiems laidams: 10 mm²
• Maks. gnybtų talpa lanksčiems laidams: 6 mm²
• Standartas: IEC 60947-3
• Elektrinis patvarumas: 15000 ciklų
• Mechaninis patvarumas: 20000 ciklų

Kodėl verta rinktis

OT Plus serija sukurta patikimam perjungimui ir atjungimui atšiauriomis pramoninėmis sąlygomis. Dėl aukštos 750 V izoliacijos įtampos ir 8 kV impulsinės įtampos atsparumo užtikrinamas saugumas ir ilgaamžiškumas. Pridėtos rankenos ir velenas supaprastina montavimą, sumažina reikiamų komponentų skaičių ir surinkimo laiką. Kompaktiška 6 polių konfigūracija leidžia vienu įrenginiu perjungti kelias grandines ar fazes, taupant vietą spintoje.

Kam tinka

• Pagrindinis jungiklis valdymo spintoms ir staklėms
• Trifazių variklių ir šildymo apkrovų atjungimas
• Energijos paskirstymo grandinių perjungimas pramonėje
• Saugos atjungimas techninės priežiūros darbų metu

Naudinga žinoti

Atjungiklis atitinka IEC 60947-3 standartą, užtikrinantį tarptautinių žemos įtampos skirstomųjų įrenginių reikalavimų laikymąsi. Priekinė IP65 apsauga pasiekiama sumontavus įrenginį tinkamame korpuse, apsaugančiame nuo dulkių ir vandens srovių. Varžtiniai gnybtai užtikrina patikimą sujungimą su kietais ir lanksčiais laidais, pritaikant įvairių dydžių laidus.

Patarimas: montuodami atjungiklį, įsitikinkite, kad veleno ilgis atitinka atstumą tarp rankenos ir jungiklio, o korpuso anga atitinka IP65 reikalavimus. Reguliariai tikrinkite gnybtų priveržimą, ypač po pirmųjų veikimo ciklų, kad išvengtumėte peršilimo.
