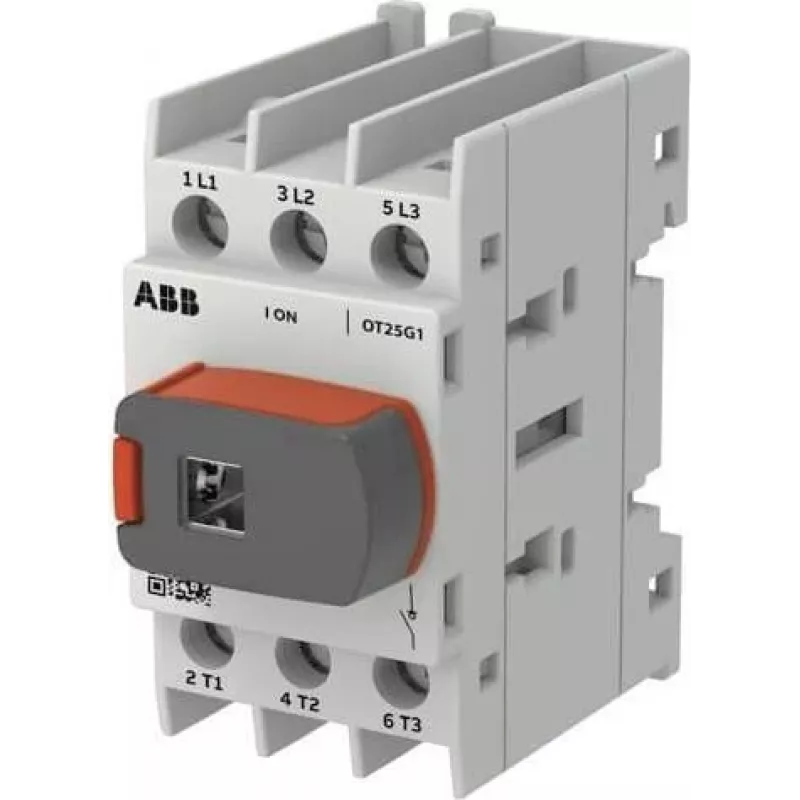

ABB OT Plus OT25G1-3BS25 3 polių bazinis apkrovos pertraukiklis, 25 A, 750 V, tiesioginė rankena

Šis ABB OT Plus OT25G1-3BS25 apkrovos pertraukiklis yra kompaktiškas ir patikimas sprendimas trifazių grandinių perjungimui ir izoliavimui iki 25 A. Jis sukurtas taip, kad užtikrintų saugų atjungimą priežiūros ar avarinio sustabdymo atvejais, atitinka IEC 60947-3 reikalavimus ir yra tinkamas naudoti įvairiose pramoninėse ir komercinėse elektros instaliacijose.

Kam jis skirtas

Šis pertraukiklis yra idealus pasirinkimas skydų gamintojams, elektros rangovams ir priežiūros inžinieriams, dirbantiems su žemos įtampos skirstymo sistemomis, variklių valdymo centrais ir mašinų valdymo pultais. Jis tinka ten, kur reikia kompaktiško, rankiniu būdu valdomo jungiklio vietinei įrangos izoliacijai – pavyzdžiui, siurbliams, ventiliatoriams, konvejeriams ar šildymo sistemoms.

Pagrindiniai privalumai

• Vardinė darbinė srovė 25 A (AC-21A/AC-22A/AC-23A esant 400 V) – tinka įvairioms apkrovoms.
• Trijų polių konstrukcija su baziniu tvirtinimu – lengvai integruojama į skirstomuosius spintas.
• Tiesioginė sukamoji rankena (juoda) su aiškia ĮJUNGTA/IŠJUNGTA indikacija, užrakinama IŠJUNGTA padėtyje saugumui užtikrinti.
• Aukšta izoliacinė įtampa 750 V ir atsparumo impulsinei įtampai vertė 6 kV – patikimas veikimas sudėtinguose tinkluose.
• Kompaktiškas G1 rėmo dydis – taupo vietą perpildytuose skyduose.
• Ilgas elektrinis ir mechaninis patvarumas: atitinkamai 10 000 ir 20 000 ciklų.
• Atitinka IEC 60947-3, užtikrina tarptautinį pripažinimą.

Specifikacijos

• Gamintojas: ABB
• Modelis: OT Plus OT25G1-3BS25
• MPN: 1SCA163417R1001
• EAN: 6417019931043
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A
• Vardinė darbinė įtampa (Ue): 750 V AC
• Vardinė izoliacinė įtampa (Ui): 750 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Vardinė trumpalaikė atlaikomoji srovė (Icw): 0,5 kA (1 s)
• Galios nuostoliai vienam poliui: 1,5 W
• Apsaugos laipsnis: IP20 (gnybtai)
• Standartai: IEC 60947-3
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Gnybtų tipas: varžtiniai gnybtai
• Pagrindinės grandinės gnybtų skerspjūvis: 1,5–10 mm²
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Serija: OT Plus
• Pavaros tipas: tiesioginė sukamoji rankena
• Rėmo dydis: G1

Naudojimo patarimai

Norėdami užtikrinti optimalų veikimą, montuokite pertraukiklį ant lygaus, be vibracijų paviršiaus ir palikite pakankamai vietos rankenos veikimui. Naudokite tinkamus kabelių antgalius, atitinkančius nurodytą gnybtų skerspjūvį, kad užtikrintumėte patikimus sujungimus. Reguliariai tikrinkite ir valykite kontaktus, kad prailgintumėte pertraukiklio tarnavimo laiką.

Svarbu: prieš atlikdami bet kokius priežiūros darbus, įsitikinkite, kad pertraukiklis yra IŠJUNGTA padėtyje ir užrakintas, kad būtų išvengta netyčinio įjungimo.
