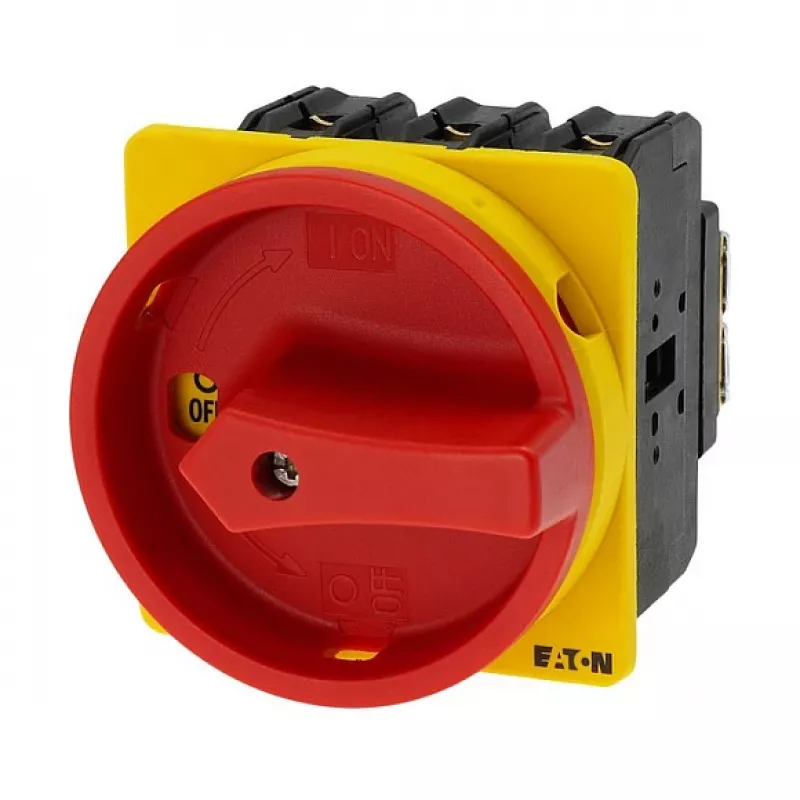

Eaton P3-63/EA/SVB Pagrindinis jungiklis 63A 3 polių avarinis sustabdymas įleidžiamas raudonas/geltonas

Pramoninėse ir komercinėse elektros instaliacijose patikimas maitinimo atjungimas ir avarinio sustabdymo funkcija yra esminiai saugumo ir valdymo elementai. Eaton P3-63/EA/SVB pagrindinis jungiklis atitinka šiuos reikalavimus – tai tvirtas, į skydą montuojamas sprendimas, pasižymintis didele perjungimo galia ir aiškiu būsenos indikavimu. Šis 3 polių jungiklis (su neutralės galimybe) skirtas 63 A ir iki 690 V kintamosios srovės įtampai, todėl tinka įvairiems galios paskirstymo ir variklių valdymo uždaviniams. Raudona rankena ir geltonas fiksavimo žiedas užtikrina greitą atpažinimą kaip avarinio sustabdymo įrenginį, o užrakinama IŠJUNGTA padėtis neleidžia neteisėtai vėl įjungti maitinimo techninės priežiūros metu.

Kam šis gaminys skirtas

Šis jungiklis idealiai tinka elektros skydų gamintojams, mašinų OEM ir techninės priežiūros inžinieriams, kuriems reikia patikimo pagrindinio atjungimo ar avarinio sustabdymo jungiklio pramoninėms mašinoms, valdymo spintoms ir galios skirstymo skydams. Jis ypač tinka ten, kur saugos reikalavimai numato užrakinamą atjungimo tašką ir aiškų avarinio sustabdymo indikavimą.

Pagrindiniai privalumai

• Vardinė darbinė srovė 63 A ir įtampa iki 690 V kintamosios srovės – tinka sudėtingoms pramoninėms apkrovoms.
• 3 polių konfigūracija su galimu neutraliu (4 polių) – lankstumas įvairioms grandinėms.
• Avarinio sustabdymo funkcija: raudona rankena ir geltonas fiksavimo žiedas užtikrina gerą matomumą ir greitą identifikavimą.
• Užrakinama IŠJUNGTA (0) padėtyje – saugus atjungimas techninės priežiūros ar remonto metu.
• Įleidžiamas montavimas – švarus integravimas į skydus ir korpusus.
• Aukšta apsaugos klasė: IP65 priekinėje dalyje – atspari dulkėms ir vandens srovėms.
• Tvirta konstrukcija atitinka IEC/EN 60947 standartus – patikimumas ir sauga.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C – tinka atšiaurioms aplinkoms.

Specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / avarinio sustabdymo jungiklis
• Polių skaičius: 3 polių + N (4 polių)
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Montavimo tipas: įleidžiamas montavimas
• Rankenos spalva: raudona
• Fiksavimo žiedo spalva: geltona
• Užrakinimas: užrakinamas 0 (Išjungta) padėtyje
• Apsaugos klasė (priekinė dalis): IP65
• Apsaugos klasė (gnybtai): IP20
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 6 kA (su 63A gG/gL saugikliu)
• Vardinė galia (AC-23A, 400V): 30 kW
• Vardinė galia (AC-3, 400V): 22 kW
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (Įjungta/Išjungta)
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Funkcija: avarinis išjungimas

Patarimai

Montuodami šį jungiklį į savo skydą, įsitikinkite, kad montavimo išpjova atitinka nurodytus matmenis ir kad jungiklis tinkamai pritvirtintas, kad būtų išlaikyta IP65 priekinio sandarumo klasė. Avarinio sustabdymo programoms patikrinkite, ar raudonos/geltonos spalvų schema atitinka vietinius saugos reikalavimus. Naudokite tinkamus kabelių antgalius ir priveržimo momentus varžtiniams gnybtams, kad užtikrintumėte patikimus sujungimus ir išvengtumėte perkaitimo.
