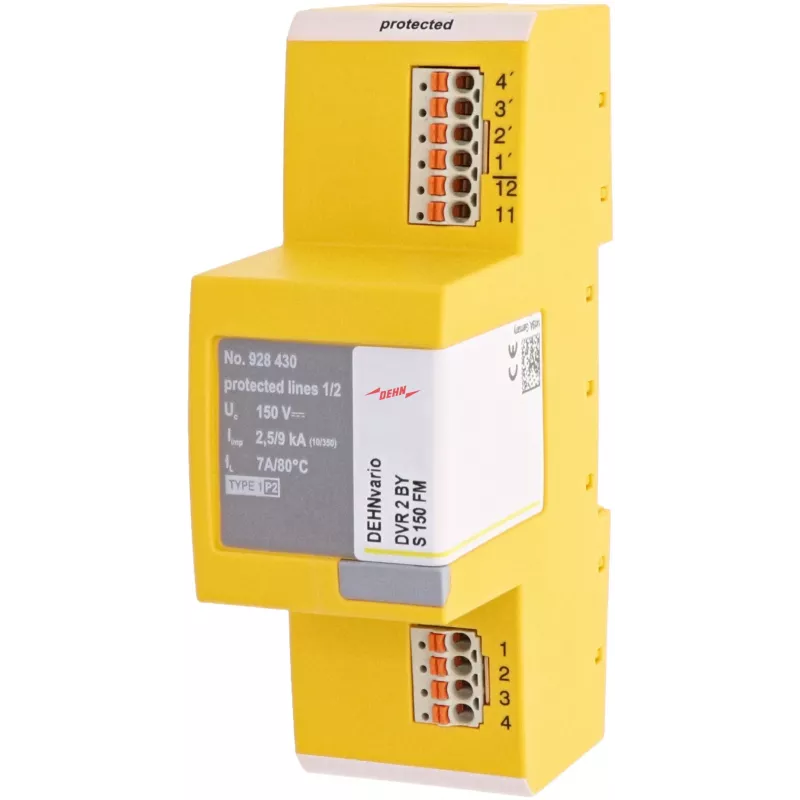

DEHN DVR 2 BY S 150 FM kombinuotasis žaibo srovės ir viršįtampių ribotuvas Type 1+2, 2 polių, 230 V AC, DIN bėgiui, su nuotoliniu signalu 928430

DEHN DVR 2 BY S 150 FM yra vienas kompaktiškas įrenginys, atliekantis tiek 1, tiek 2 tipo viršįtampių apsaugos funkcijas, todėl nereikia montuoti atskirų ribotuvų. Dviejų polių konstrukcija užtikrina visapusišką apsaugą visose įprastose žemosios įtampos sistemose, o integruotas bekontaktis perjungimo kontaktas leidžia nuotoliniu būdu stebėti įrenginio būseną ir laiku planuoti techninę priežiūrą.

Privalumai

• Kombinuotas 1 + 2 tipo ribotuvas pagal EN 61643-11 / IEC 61643-11
• Didelis išlydžio pajėgumas: 25 kA (10/350 µs) vienam poliui
• Žemas apsaugos lygis: ≤ 1,2 kV
• Gebėjimas užgesinti lydžiąją srovę iki 50 kA rms
• Bekontaktis perjungiamasis kontaktas nuotoliniam stebėjimui
• Montuojamas ant DIN bėgio, termoplastikinis korpusas raudonos spalvos

Naudojimas kasdienėje praktikoje

DVR 2 BY S 150 FM montuojamas ant 35 mm DIN bėgio pagrindiniame skirstomajame skydelyje. Laidininkai jungiami prie varžtinių gnybtų, kurie priima iki 35 mm² lanksčiąją arba 25 mm² vientisąją gyslą. Nuotolinio signalo kontaktas leidžia integruoti įrenginį į pastato valdymo sistemas, kad apie gedimą būtų pranešama nedelsiant. Įrenginys patikimai veikia nuo -40 °C iki +80 °C temperatūroje.

Techninės specifikacijos

• Ribotuvo tipas: kombinuotasis žaibo srovės ir viršįtampių ribotuvas
• Apsaugos klasė: 1 + 2 tipas
• Nominali įtampa (U_N): 230 V AC
• Maks. nuolatinė darbinė įtampa (U_C): 150 V AC
• Nominali žaibo impulso srovė (I_imp) (10/350 µs): 25 kA bendra
• Nominali išlydžio srovė (I_n) (8/20 µs): 25 kA bendra
• Maks. išlydžio srovė (I_max) (8/20 µs): 50 kA bendra
• Įtampos apsaugos lygis (U_P) esant I_imp: ≤ 1,2 kV
• Įtampos apsaugos lygis (U_P) esant I_n: ≤ 0,8 kV
• Gebėjimas užgesinti lydžiąją srovę (I_fi): 50 kA rms
• Trumpojo jungimo atsparumas (I_SCCR): 50 kA rms
• Polių skaičius: 2
• Apsaugos keliai: L-N, L-PE, N-PE
• Montavimo tipas: 35 mm DIN bėgis
• Nuotolinis stebėjimas: taip (bekontaktis perjungiamasis kontaktas)
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Jungties tipas: varžtiniai gnybtai
• Maks. laidininko skerspjūvis: 35 mm² lankstusis / 25 mm² vientisasis
• Korpuso medžiaga: termoplastikas, raudonos spalvos

Pabaigos pastaba

Dėl tvirtos konstrukcijos ir visapusiškos apsaugos DVR 2 BY S 150 FM yra patikimas pasirinkimas, apsaugantis elektros instaliaciją nuo žaibo ir viršįtampių žalos.
