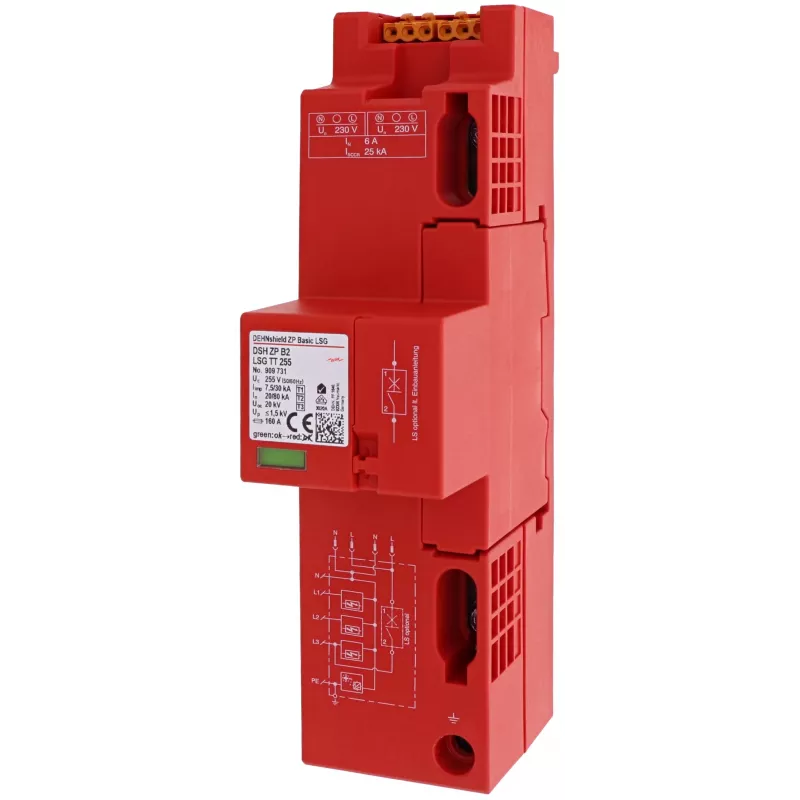

DEHN DSH ZP B2 LSG TT 255 1+2 tipo kombinuotasis viršįtampių ribotuvas, 4 poliai, 255V, 909731

Netikėtas žaibo smūgis ar tinklo perjungimo viršįtampis gali akimirksniu sunaikinti brangią įrangą ir sustabdyti verslo procesus. DEHN DSH ZP B2 LSG TT 255 kombinuotasis 1+2 tipo viršįtampių ribotuvas (SPD) suprojektuotas taip, kad apsaugotų žemos įtampos maitinimo tinklus nuo didelės energijos viršįtampių, išsaugant jūsų įrangą ir užtikrinant nepertraukiamą veiklą.

Kam skirtas

Šis viršįtampių ribotuvas idealiai tinka elektrikams, skydų surinkėjams ir objektų inžinieriams, kuriems reikia patikimos apsaugos įvado arba pagrindinio skirstomojo skydo vietoje. Jis puikiai tinka TT ir TN-S sistemoms, ypač ten, kur N-PE grandinėje reikalinga didelė iškrovos galia.

Pagrindinės savybės

• Kombinuotasis 1+2 tipo SPD pagal IEC/EN 61643-11
• 4 polių konfigūracija (3L+N) trifazėms sistemoms
• Didelis žaibo impulso srovės atsparumas: 25 kA (10/350 µs) N-PE, 7 kA L-N
• Nominali iškrovos srovė 20 kA (8/20 µs) kiekvienam keliui
• Įtampos apsaugos lygis ≤ 1,5 kV
• Sekimo srovės gesinimo geba 50 kA rms
• Trumpojo jungimo atsparumas 50 kA rms su maks. atsarginiu saugikliu
• Greitas atsakas ≤ 100 ns
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Montuojamas ant 35 mm DIN bėgelio
• IP20 apsaugos laipsnis
• Nėra integruoto atsarginio saugiklio; reikalingas išorinis

Specifikacijos

• SPD tipas: 1 + 2 tipas
• Sistemos konfigūracija: TT ir TN-S
• Nominali įtampa AC (U_N): 230/400 V (50/60 Hz)
• Maks. nuolatinė darbinė įtampa AC (U_C): 255 V
• Žaibo impulso srovė (I_imp) L-N: 7 kA (10/350 µs)
• Žaibo impulso srovė (I_imp) N-PE: 25 kA (10/350 µs)
• Nominali iškrovos srovė (I_n) L-N: 20 kA (8/20 µs)
• Nominali iškrovos srovė (I_n) N-PE: 20 kA (8/20 µs)
• Įtampos apsaugos lygis (U_p) L-N: ≤ 1,5 kV
• Įtampos apsaugos lygis (U_p) N-PE: ≤ 1,5 kV
• Sekimo srovės gesinimo geba (I_fi): 50 kA rms
• Trumpojo jungimo atsparumas (I_sccr): 50 kA rms
• Atsako laikas (t_A): ≤ 100 ns
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Montavimo tipas: 35 mm DIN bėgelis
• Polių skaičius: 4 poliai (3+1)
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Integruotas atsarginis saugiklis: ne (reikalingas išorinis)

Naudojimo patarimai

Montuokite DSH ZP B2 LSG TT 255 kuo arčiau maitinimo įvado, kad sumažintumėte praleidžiamą energiją. Užtikrinkite tinkamą įžeminimą ir naudokite išorinį atsarginį saugiklį, kaip rekomenduoja DEHN. Siekiant optimalaus veikimo, derinkite su žemesnio tipo (2 ar 3) SPD įrenginiais kaskadinėse apsaugos schemose.

Patarimas: reguliariai tikrinkite SPD būsenos indikatorių; pasibaigus jo tarnavimo laikui, nedelsdami pakeiskite modulį, kad apsauga išliktų veiksminga.
