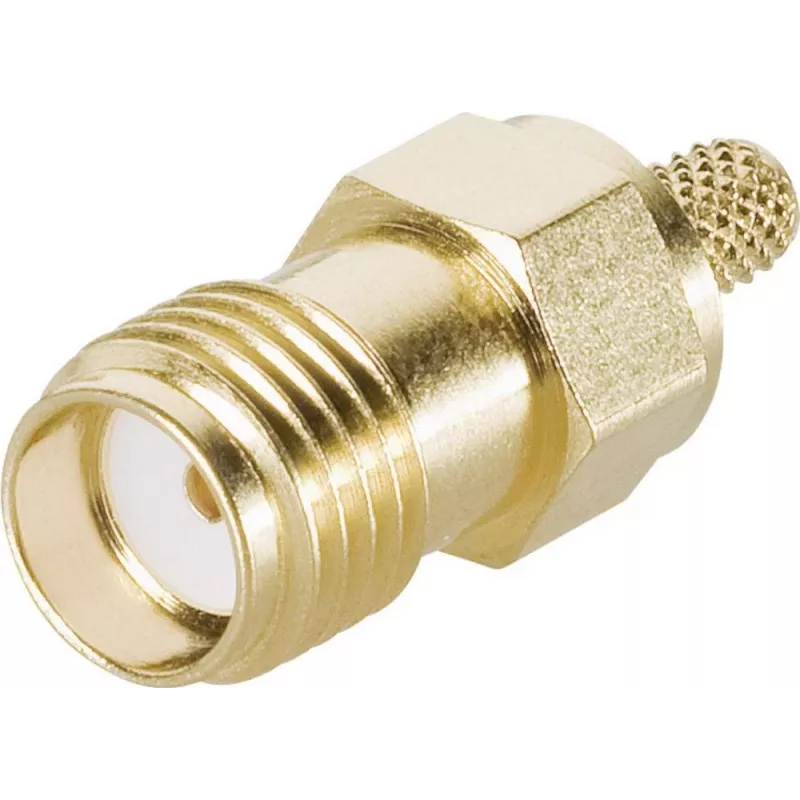

Telegärtner J01151A0051 G7 koaksialinis kištukas, skirtas RG-316/U, nerūdijančio plieno

Kai reikia patikimai užbaigti ploną koaksialinį kabelį, pavyzdžiui, RG-316/U, dažnai tenka rinktis tarp didelių matmenų jungčių ir nepatikimų suspaudimų. Telegärtner J01151A0051 G7 koaksialinis kištukas išsprendžia šią problemą: kompaktiškas nerūdijančio plieno korpusas ir tikslus crimp sujungimas užtikrina ilgaamžiškumą net ir vibracijos sąlygomis.

Kam skirtas

RF technikams, radijo mėgėjams ir pramonės inžinieriams, kuriems reikia patvarios, mažo nuostolio jungties 50 omų miniatiūriniams koaksialiniams mazgams iki 10 GHz. Idealiai tinka bandymo laidams, antenų tiektuvams ir įrangos sujungimams, kur svarbus dydis ir svoris.

Pagrindinės savybės

• Srieginė M7x0,75 mova užtikrina tvirtą, vibracijai atsparią jungtį.
• Auksu padengtas centrinis kontaktas išlaiko mažą kontaktinę varžą net ir po daugkartinio sujungimo.
• PTFE dielektrikas palaiko stabilią impedansą ir mažus įterpimo nuostolius.
• Nerūdijančio plieno korpusas atsparus korozijai ir mechaniniam poveikiui.
• Crimp sujungimas tinka RG-316/U, RG-174, RG-188 ir LMR-100 kabeliams.

Specifikacijos

• Jungčių serija: G7
• Jungties tipas: koaksialinis kištukas
• Jungties lytis: vyriškas
• Impedansas: 50 omų
• Dažnių diapazonas: DC–10 GHz
• VSWR (maks.): 1,5 esant 10 GHz
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Įtampos vertė: 250 V (RMS)
• Izoliacijos varža: ≥ 1000 MΩ
• Ilgaamžiškumas (sujungimų ciklai): 500
• Sujungimo mechanizmas: srieginis (M7x0,75)
• Dielektriko medžiaga: PTFE
• Korpuso medžiaga: nerūdijantis plienas
• Kontakto danga: auksas
• Jungties stilius: tiesus

Naudojimo patarimai

Naudokite tinkamą crimp įrankį ir štampą konkrečiam kabelio tipui, kad pasiektumėte nurodytą VSWR ir ištraukimo stiprumą. Lauko sąlygomis uždenkite jungties ir kabelio sujungimą apsauginiu dangteliu arba savaime amalgamuojančia juosta.

Patarimas: prieš sujungdami įsitikinkite, kad kabelio ekranas ir centrinis laidininkas yra švarūs ir tinkamai nuimti. Reguliariai tikrinkite jungties priveržimą, ypač vibracijos sąlygomis, kad išlaikytumėte optimalų signalo perdavimą.
