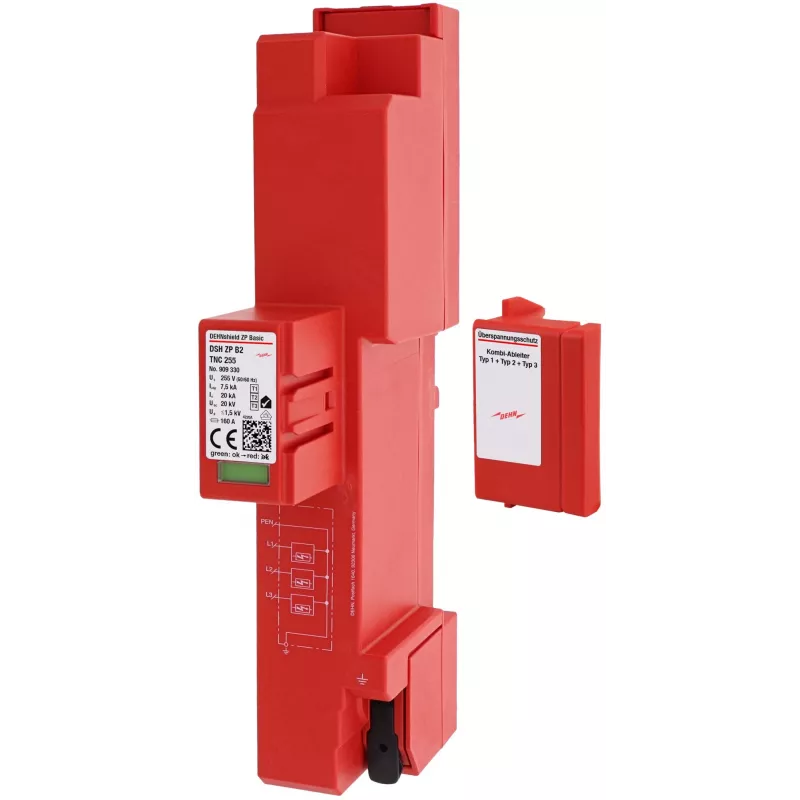

DEHN DSH ZP B2 TNC 255 kombinuotasis žaibo srovės ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 909330

Vienas 4 modulių įtaisas ant DIN bėgelio gali pakeisti du atskirus apsaugos sprendimus: DEHN DSH ZP B2 TNC 255 sujungia Type 1 ir Type 2 viršįtampių apsaugą TN-C tinklo pagrindiniame skirstomajame skydelyje. Kai nereikia papildomo išorinio saugiklio iki 315 A gG, mažėja komponentų skaičius, montavimo laikas ir galimų klaidų rizika.

Kodėl verta rinktis

• Integruotas atsarginis saugiklis – išorinis saugiklis nereikalingas iki 315 A gG
• RADAX Flow kibirkštinio tarpo technologija užtikrina didelę lydžiosios srovės gesinimo gebą (50 kA rms)
• Įtampos apsaugos lygis ≤ 1,5 kV – saugesni jautrūs įrenginiai, prijungti toliau grandinėje
• Reakcijos laikas ≤ 100 ns
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Kasdienėje eksploatacijoje

Įrenginys skirtas pagrindiniams skirstomiesiems skydams, todėl vienodai gerai apsaugo tiek nuo tiesioginio žaibo smūgio, tiek nuo perjungimo viršįtampių. Prisukami gnybtai ir tvirtinimas ant 35 mm DIN bėgelio leidžia greitai pakeisti susidėvėjusį ribotuvą arba įmontuoti jį į jau veikiančią instaliaciją. Raudonas termoplastikinis korpusas aiškiai išsiskiria skydelyje, todėl techninė priežiūra atliekama greičiau.

Techniniai duomenys

• SPD tipas: kombinuotasis žaibo srovės ir viršįtampių ribotuvas, Type 1 + Type 2
• Tinklo konfigūracija: TN-C
• Polių skaičius: 3 poliai
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominalioji įtampa (Un): 230 V AC
• Maksimali žaibo srovė (Iimp) (10/350 µs): 25 kA vienam poliui
• Nominalioji iškrovos srovė (In) (8/20 µs): 25 kA vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Lydžiosios srovės gesinimo geba (Ifi): 50 kA rms
• Reakcijos laikas (tA): ≤ 100 ns
• Integruotas atsarginis saugiklis: taip (išorinis saugiklis nereikalingas iki 315 A gG)
• Montavimo tipas: 35 mm DIN bėgelis
• Korpuso plotis: 4 moduliai (apie 72 mm)
• Prijungimo gnybtai: prisukami
• Korpuso medžiaga: termoplastikas, raudonas
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Technologija: kibirkštinis tarpas (RADAX Flow)

Kam tinka

Sprendimas skirtas elektros projektavimo ir montavimo įmonėms, pastatų ūkio inžinieriams bei pramonės objektų techninei priežiūrai, kuri vertina nuspėjamą apsaugą ir mažesnį komponentų kiekį skydelyje. Tinka tiek naujiems TN-C pagrindiniams skirstomiesiems skydams, tiek esamų instaliacijų atnaujinimui.

Naudojimo patarimai

Prieš montavimą patikrinkite, ar skydelyje pakanka 4 modulių vietos ir ar tinklo konfigūracija tikrai TN-C. Dėl integruoto atsarginio saugiklio atskiro apsaugos įtaiso dažniausiai neprireiks iki 315 A gG, tačiau po kiekvieno stipraus viršįtampio patikrinkite būsenos indikaciją ir, esant reikalui, pakeiskite modulį laikantis gamintojo instrukcijos.
