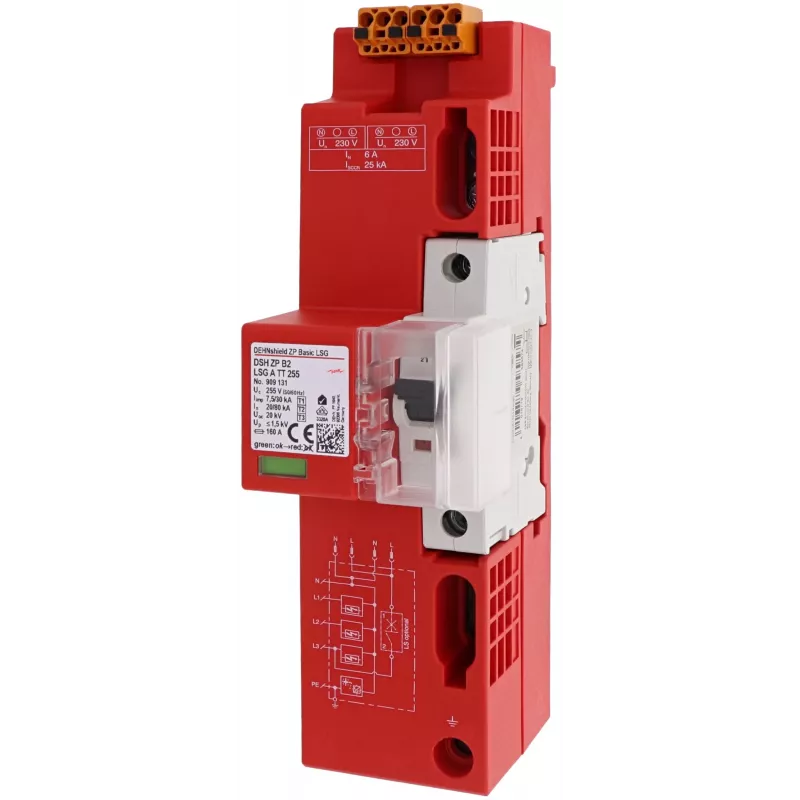

DEHN DSH ZP B2 LSG A TT 2 DSH ZP B2 LSG A TT 255 viršįtampių ribotuvas, 1+2 tipo (909131)

Skirta elektros inžinieriams ir projektuotojams, kuriems reikia patikimos apsaugos nuo žaibo ir perjungimo viršįtampių TT ir TN‑S tinkluose. DEHN DSH ZP B2 LSG A TT 2 DSH ZP B2 LSG A TT 255 yra dviejų polių kibirkštinio tarpelio principu veikiantis viršįtampių ribotuvas, sujungiantis 1 ir 2 tipo apsaugą viename DIN bėgiui tvirtinamame modulyje.

Privalumai profesionalams

• Didelis žaibo impulso srovės atsparumas: 25 kA (L‑N/PE) ir 50 kA (N‑PE) pagal IEC 61643‑11.
• Žema įtampos apsaugos riba: ≤ 1,5 kV tiek L‑N/PE, tiek N‑PE keliuose.
• Gebėjimas užgesinti lydžiąją srovę: 50 kA rms.
• Trumpojo jungimo atsparumas: 50 kA rms su maks. 160 A gG apsauginiu saugikliu.
• Greitas reagavimo laikas: ≤ 100 ns.
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C.
• Kompaktiškas dviejų polių korpusas, montuojamas ant 35 mm DIN bėgio.

Techninė specifikacija

• SPD tipas: 1 + 2 tipas (I + II klasė).
• Įžeminimo sistemos: TT, TN‑S.
• Nominali įtampa (Un): 230 / 400 V AC (50/60 Hz).
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC.
• Žaibo impulso srovė (Iimp) (10/350 µs): 25 kA (L‑N/PE), 50 kA (N‑PE).
• Nominali iškrovos srovė (In) (8/20 µs): 25 kA (L‑N/PE), 50 kA (N‑PE).
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV.
• Lydžiosios srovės gesinimo geba (Ifi): 50 kA rms.
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms.
• Maks. atsarginis saugiklis: 160 A gG.
• Reagavimo laikas (tA): ≤ 100 ns.
• Darbinė temperatūra: nuo -40 °C iki +80 °C.
• Montavimas: 35 mm DIN bėgis.
• Apsaugos laipsnis: IP20.
• Polių skaičius: 2.
• Apsaugos technologija: kibirkštinis tarpelis.
• Standartai: IEC 61643‑11 / EN 61643‑11.
• Korpuso medžiaga: termoplastikas, UL 94 V‑0.

Kam tinka

Rekomenduojama montuoti pagrindiniuose skirstomuosiuose skyduose, kuriuose įrengta TT arba TN‑S įžeminimo sistema. Tinka objektams, kuriems keliami aukšti apsaugos nuo žaibo reikalavimai: komerciniams pastatams, pramonės įmonėms, duomenų centrams, telekomunikacijų mazgams. Dviejų polių konstrukcija leidžia sutaupyti vietos skydelyje ir supaprastina montavimą.

Naudojimas

Įrenginys tvirtinamas ant 35 mm DIN bėgio. Prieš montavimą būtinai išjunkite maitinimą. Prijunkite fazinį laidininką prie L gnybto, neutralų – prie N, o įžeminimo laidininką – prie PE gnybto. Rekomenduojama naudoti maksimalų 160 A gG saugiklį. Po įrengimo patikrinkite, ar indikatorius rodo darbinę būseną. Periodiškai tikrinkite įrenginio būklę pagal gamintojo rekomendacijas.

Patarimas: siekiant užtikrinti ilgaamžiškumą ir patikimą apsaugą, montavimą patikėkite kvalifikuotam elektrikui. Viršįtampių ribotuvą rekomenduojama tikrinti ne rečiau kaip kartą per metus, ypač po audrų su žaibais. Atkreipkite dėmesį, kad netinkamai parinktas atsarginis saugiklis gali sumažinti apsaugos efektyvumą.
