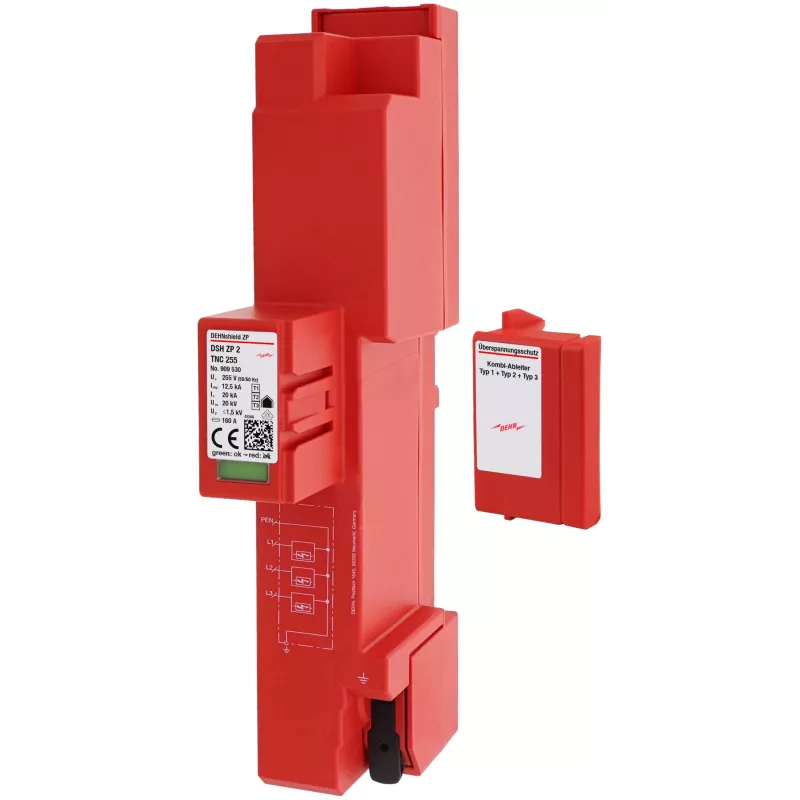

DEHN DSH ZP 2 TNC 255 1+2 tipo viršįtampių ribotuvas TN-C sistemoms 909530

Netinkamai apsaugoti TN-C tinklo įrenginiai gali patirti didelių nuostolių dėl žaibo smūgių ar perjungimo viršįtampių. DEHN DSH ZP 2 TNC 255 yra kombinuotas 1+2 tipo viršįtampių ribotuvas, sukurtas specialiai TN-C sistemoms, užtikrinantis patikimą apsaugą žemos įtampos maitinimo tinkluose.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia patikimos viršįtampių apsaugos TN-C sistemose gyvenamuosiuose, komerciniuose ar pramoniniuose objektuose. Idealiai tinka pagrindiniuose skirstomuosiuose skyduose, kur reikalinga didelė iškrovos galia.

Pagrindinės savybės

• Kombinuota 1+2 tipo viršįtampių apsauga pagal EN 61643-11
• Sukurta TN-C tinklo sistemoms (vienpolis, 2 modulių pločio)
• Didelis žaibo impulsinė srovė: 25 kA vienam poliui (10/350 µs), bendra 50 kA
• Maksimali nuolatinė darbinė įtampa 255 V AC
• Žemas įtampos apsaugos lygis ≤ 1,5 kV
• Montuojamas ant DIN bėgelio, IP20 apsaugos klasė

Specifikacijos

• SPD tipas: 1+2 tipas
• Tinklo sistema: TN-C
• Nominali įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa: 255 V AC
• Žaibo impulsinė srovė (10/350 µs): 25 kA vienam poliui
• Bendra žaibo impulsinė srovė: 50 kA
• Nominali iškrovos srovė (8/20 µs): 25 kA
• Įtampos apsaugos lygis: ≤ 1,5 kV
• Trumpojo jungimo atsparumas: 50 kA rms
• Reakcijos laikas: ≤ 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Polių skaičius: 2
• Korpuso medžiaga: termoplastikas, UL 94 V-0

Naudojimas

Sumontuokite įrenginį ant 35 mm DIN bėgelio, kuo arčiau maitinimo įvado. Užtikrinkite, kad viršįtampių ribotuvas būtų tinkamai suderintas su aukštesnio lygio apsaugos nuo viršsrovių įtaisais. Prijunkite fazinius ir PEN laidininkus pagal gamintojo schemą. Periodiškai tikrinkite indikatorių, rodantį ribotuvo būseną.

Patarimas: siekiant optimalios apsaugos, rekomenduojama įrengti papildomus viršįtampių ribotuvus prie jautrios elektronikos. Reguliariai tikrinkite įrenginio veikimą ir laiku pakeiskite susidėvėjusius modulius.
