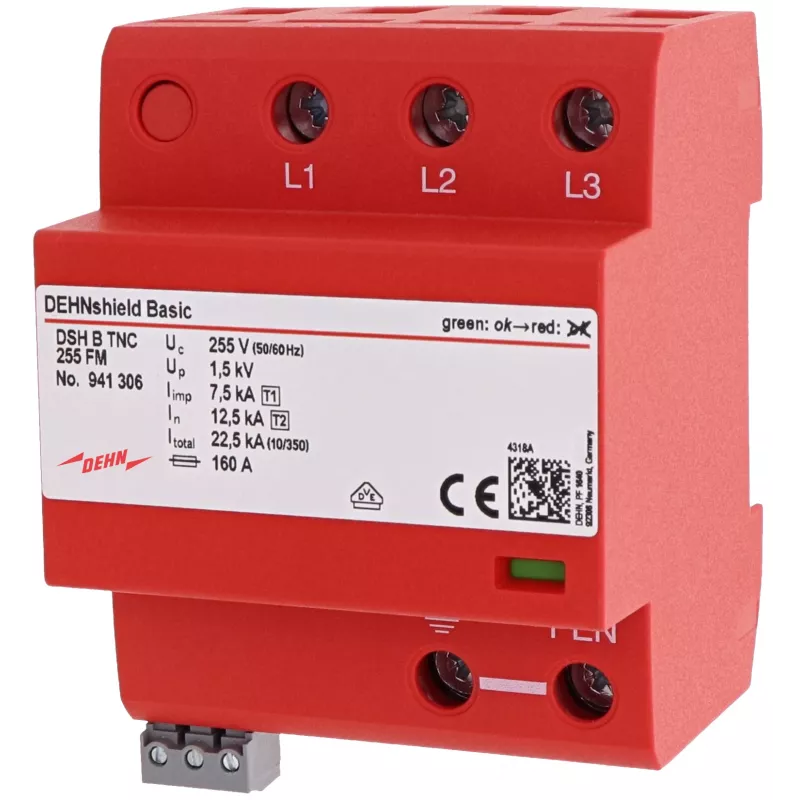

DEHN DSH B TNC 255 FM 1+2 tipo kombinuotasis viršįtampių ribotuvas TN-C sistemoms, 3 polių, 255 V AC, 25 kA (10/350 µs), nuotolinio signalizavimo kontaktas, 941306

Kai TN-C tinklo įvade reikia vienu metu suvaldyti tiek tiesioginio žaibo impulsą, tiek perjungimo viršįtampius, sprendimas turi būti kompaktiškas, patikimas ir lengvai prižiūrimas. DEHN DSH B TNC 255 FM sujungia 1+2 tipo apsaugą viename modulyje, užtikrindamas iki 100 kA bendrą žaibo impulsinę srovę (10/350 µs) ir ≤ 1,5 kV apsaugos lygį – tai leidžia inžinieriams projektuoti apsaugą be papildomų komponentų, o eksploatacijos tarnyboms – stebėti būseną nuotoliniu būdu.

Kodėl verta rinktis

• Universalus 1+2 tipo sprendimas – vienas įrenginys atlieka tiek žaibo, tiek perjungimo viršįtampių apsaugos funkciją, mažina montavimo laiką ir vietos spintoje poreikį.
• Didelė iškrovos galia – 25 kA vienam poliui (10/350 µs), bendra 100 kA, todėl tinka objektams, kuriuose reikalinga aukšto lygio apsauga.
• Patikimas sekančios srovės gesinimas – 50 kA rms geba užgesinti tinklo sekančiąją srovę, išvengiant trumpojo jungimo.
• Nuotolinė signalizacija – potencialo neturintis perjungiamasis kontaktas leidžia integruoti į pastato monitoringo sistemą ir laiku reaguoti į modulio susidėvėjimą.
• Atsparumas aplinkai – veikimo temperatūra nuo -40 °C iki +80 °C, IP20 korpusas iš termoplastiko (UL 94 V-0).

Kam skirta

Įrenginys skirtas elektros inžinieriams, skydų gamintojams ir pastatų techninės priežiūros specialistams, atsakingiems už žaibo apsaugą žemos įtampos vartotojų įrenginiuose. Jis tinka TN-C sistemoms, kurių nominali įtampa 230/400 V AC, ir gali būti montuojamas ties 0 ir 1 apsaugos zonų riba arba pagrindiniame skirstomajame skydelyje.

Pagrindinės specifikacijos

• Prekės ženklas: DEHN
• Modelis: DSH B TNC 255 FM
• MPN: 941306
• EAN: 4013364328068
• SPD tipas: 1+2 tipo kombinuotasis viršįtampių ribotuvas
• Tinklo sistema: TN-C
• Nominali įtampa U_N: 230/400 V AC
• Maks. nuolatinė darbinė įtampa U_C: 255 V AC
• Žaibo impulsinė srovė I_imp (10/350 µs): 25 kA vienam poliui, 100 kA bendra
• Nominali iškrovos srovė I_n (8/20 µs): 25 kA
• Apsaugos lygis U_p: ≤ 1,5 kV
• Sekančiosios srovės gesinimo geba I_fi: 50 kA rms
• Trumpojo jungimo atsparumas I_SCCR: 50 kA rms
• Maks. atsarginis saugiklis: 315 A gL/gG
• Reakcijos laikas t_A: < 100 ns
• Polių skaičius: 3
• Nuotolinio signalizavimo kontaktas: taip (potencialo neturintis perjungiamasis)
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Veikimo temperatūros diapazonas: -40 °C iki +80 °C

Naudojimas

Sumontuokite įrenginį kuo arčiau įvado ir užtikrinkite, kad jungiamieji laidai būtų kuo trumpesni – taip sumažinsite indukcinius viršįtampius. Nuotolinio signalizavimo kontaktą prijunkite prie pastato stebėjimo sistemos, kad būtų galima laiku nustatyti, kada reikia keisti apsauginį modulį. Prieš montavimą įsitikinkite, kad tinklo sistema atitinka TN-C ir kad nominali įtampa neviršija 255 V AC.

Patarimas: Periodiškai tikrinkite modulio būsenos indikatorių ir, jei įmanoma, naudokite nuotolinę signalizaciją, kad išvengtumėte netikėto apsaugos praradimo. Montuodami laikykitės gamintojo instrukcijų ir vietinių elektros įrenginių taisyklių.
