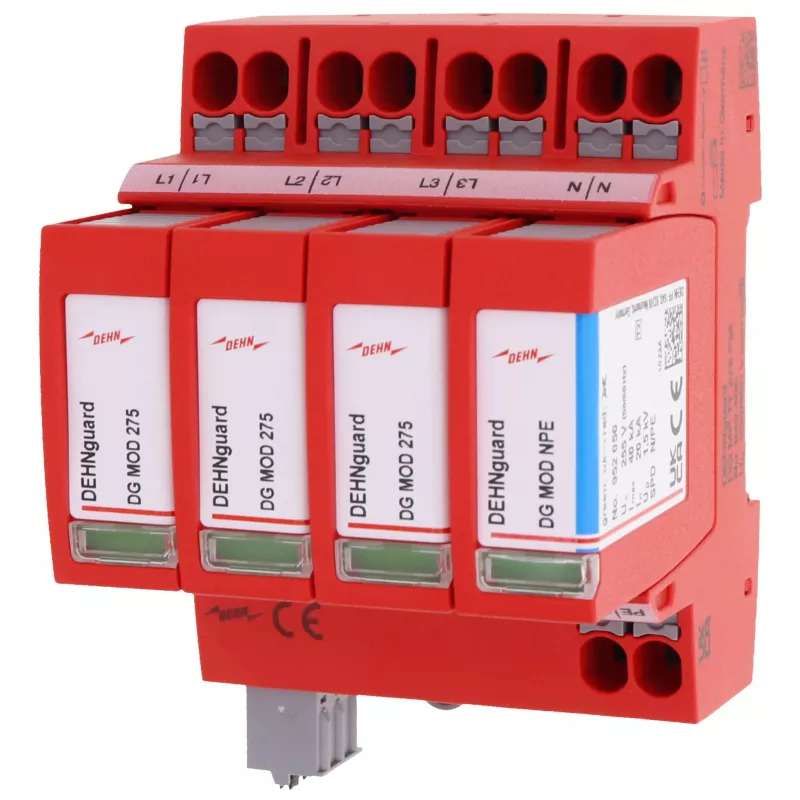

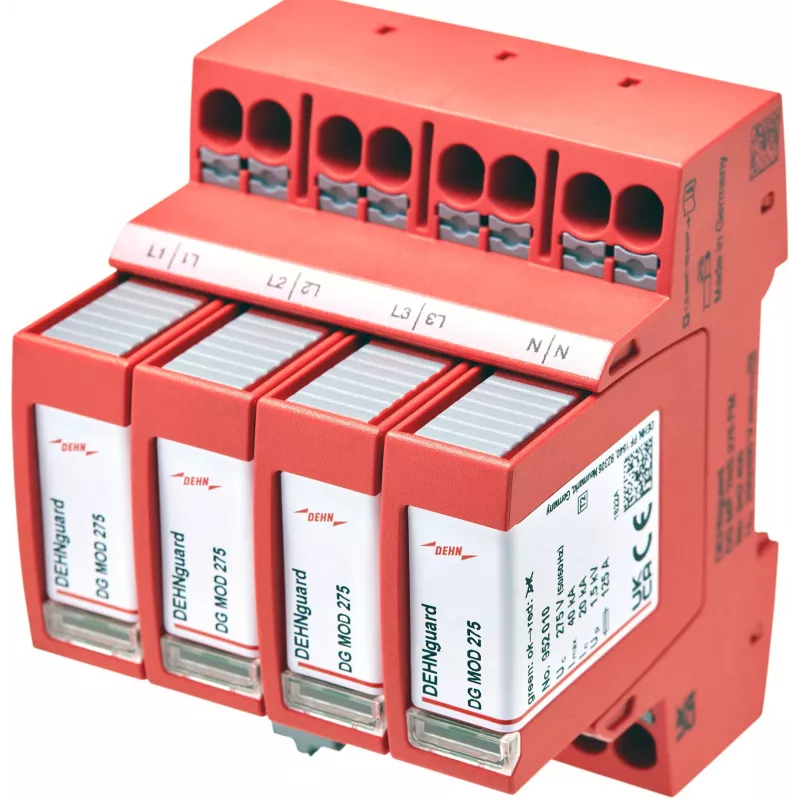

DEHN DEHNguard MP TT 275 FM Type 2 viršįtampių ribotuvas, 4 polių, 275 V AC, DIN bėgelio montavimas, su nuotolinio signalizavimo kontaktu 942315

DEHN DEHNguard MP TT 275 FM – tai modulinis 4 polių viršįtampių ribotuvas, sujungiantis varistoriaus ir kibirkštinio tarpelio apsaugą viename kompaktiškame korpuse. Jis skirtas TT ir TN sistemoms, kuriose svarbus patikimumas ir efektyvus montavimas.

Privalumai

• 2 tipo viršįtampių apsaugos įtaisas TT ir TN sistemoms
• 4 polių (3+1) konfigūracija su apsaugos takais L-N, N-PE ir L-PE
• Maksimali nuolatinė darbinė įtampa 275 V AC, nominali iškrovos srovė 20 kA, maksimali iškrovos srovė 40 kA
• Įtampos apsaugos lygis ≤ 1,3 kV esant In, atsako laikas < 25 ns
• Bepotencialis perjungiamasis kontaktas nuotoliniam būsenos signalizavimui
• Montuojamas ant 35 mm DIN bėgelio, IP20, darbinė temperatūra nuo -40 °C iki +80 °C

Kasdienis naudojimas

Sumontuotas skirstomuosiuose skyduose, DEHNguard MP TT 275 FM apsaugo elektros instaliaciją nuo perjungimo operacijų ar netiesioginių žaibo poveikių sukeliamų trumpalaikių viršįtampių. Kompaktiškas termoplastikinis korpusas (UL 94 V-0) ir DIN bėgelio tvirtinimas palengvina integraciją, o nuotolinio signalizavimo kontaktas leidžia įtraukti į pastato valdymo sistemas profilaktiniam aptarnavimui.

Techninės specifikacijos

• SPD tipas: 2 tipas / II klasė
• Sistemos konfigūracija: TT ir TN sistemos
• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Maks. iškrovos srovė (Imax) (8/20 µs): 40 kA
• Įtampos apsaugos lygis (Up) esant In: ≤ 1,3 kV
• Įtampos apsaugos lygis (Up) esant 5 kA: ≤ 1,1 kV
• Atsako laikas (tA): < 25 ns
• Polių skaičius: 4 polių (3+1 konfigūracija)
• Apsaugos takai: L-N, N-PE, L-PE
• Nuotolinio signalizavimo kontaktas: Taip (bepotencialis perjungiamasis kontaktas)
• Montavimo tipas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Korpuso medžiaga: Termoplastikas, UL 94 V-0
• Apsaugos technologija: Varistorinė (L-N), kibirkštinis tarpelis (N-PE)
• Trumpojo jungimo atsparumas (Isccr): 50 kA (su maks. 250 A gG apsauginiu saugikliu)

Pabaigos pastaba

Sukurta patikimumui reikliose elektros aplinkose, DEHNguard MP TT 275 FM užtikrina tvirtą viršįtampių apsaugą su patogiu nuotoliniu stebėjimu.
