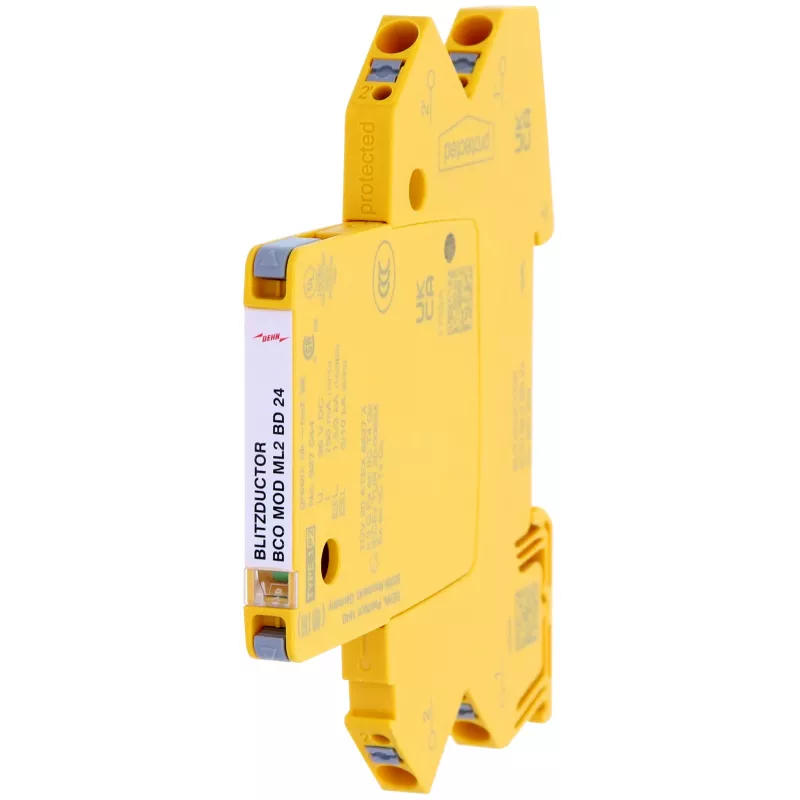

DEHN BCO ML2 BD 24 modulinis kombinuotasis viršįtampių ribotuvas 1 porai, 24 V DC, varžtiniai gnybtai 927244

Telekomunikacijų ir duomenų linijų inžinieriams, sistemų integratoriams bei techninės priežiūros specialistams, projektuojantiems ar prižiūrintiems 24 V DC signalų grandines pramonės ir komerciniuose objektuose, tenka užtikrinti, kad žaibo iškrovos ar perjungimo procesų sukeliami trumpalaikiai viršįtampiai nesugadintų brangios įrangos. DEHN BCO ML2 BD 24 – modulinis kombinuotasis viršįtampių ribotuvas, skirtas apsaugoti vieną simetrinę porą (2 polių) 24 V DC sistemose.

Kam skirta

Šis viršįtampių apsaugos įtaisas (SPD) skirtas montuotojams, sistemų integratoriams ir techninės priežiūros darbuotojams, kuriems reikia apsaugoti telekomunikacijų sąsajas, duomenų linijas ar signalines grandines pramoninėje ar komercinėje aplinkoje. Jis tinka montuoti jungiamosiose dėžutėse arba ant DIN bėgio su adapteriu.

Pagrindinės savybės

• Apsaugo vieną simetrinę porą (2 polių) duomenų ar signalų linijoms.
• Nominalioji įtampa 24 V DC, didžiausia nuolatinė darbinė įtampa 28 V DC.
• Didelis išlydžio pajėgumas: nominalioji išlydžio srovė 1 kA vienai linijai (8/20 µs), iš viso 2 kA; impulsinė srovė 0,5 kA vienai linijai (10/350 µs), iš viso 1 kA.
• Žemas įtampos apsaugos lygis: ≤ 60 V tarp linijų ir tarp linijos bei PG esant nominaliajai išlydžio srovei.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.
• Varžtiniai gnybtai patikimam prijungimui.
• Korpusas pagamintas iš UV atsparaus termoplastiko.
• Atitinka IEC 61643-21 / EN 61643-21.

Specifikacijos

• Gaminio tipas: kombinuotasis viršįtampių ribotuvas (SPD)
• Pritaikymas: telekomunikacijų sąsajos / duomenų linijos
• Apsaugomų porų skaičius: 1 (2 polių)
• Nominalioji įtampa (Un): 24 V DC
• Maks. nuolatinė darbinė įtampa (Uc): 28 V DC
• Nominalioji išlydžio srovė (In) (8/20 µs) vienai linijai: 1 kA
• Bendra nominalioji išlydžio srovė (In) (8/20 µs): 2 kA
• Impulsinė srovė (Iimp) (10/350 µs) vienai linijai: 0,5 kA
• Bendra impulsinė srovė (Iimp) (10/350 µs): 1 kA
• Įtampos apsaugos lygis (Up) tarp linijų esant In: ≤ 60 V
• Įtampos apsaugos lygis (Up) tarp linijos ir PG esant In: ≤ 60 V
• Ribinis dažnis (fG) (50 Ω): > 10 MHz
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo tipas: jungiamoji dėžutė / DIN bėgis (su adapteriu)
• Korpuso medžiaga: termoplastikas, atsparus UV
• Apsaugos klasė: IP65 (įrengus tinkamame korpuse)
• Atitiktis standartams: IEC 61643-21 / EN 61643-21

Naudojimo patarimai

Siekiant užtikrinti optimalią apsaugą, įrenginį montuokite kuo arčiau saugomos įrangos. Įsitikinkite, kad įžeminimas tinkamas, ir laikykitės gamintojo montavimo instrukcijų. Jei įrenginys naudojamas lauke, sumontuokite jį tinkamame korpuse, kad būtų pasiekta nurodyta IP klasė.

Patarimas: prieš montuodami visada patikrinkite, ar sistemos įtampa neviršija 28 V DC, ir įsitikinkite, kad viršįtampių ribotuvas yra paskutinis įrenginys linijoje prieš saugomą įrangą – taip užtikrinsite efektyviausią apsaugą.
