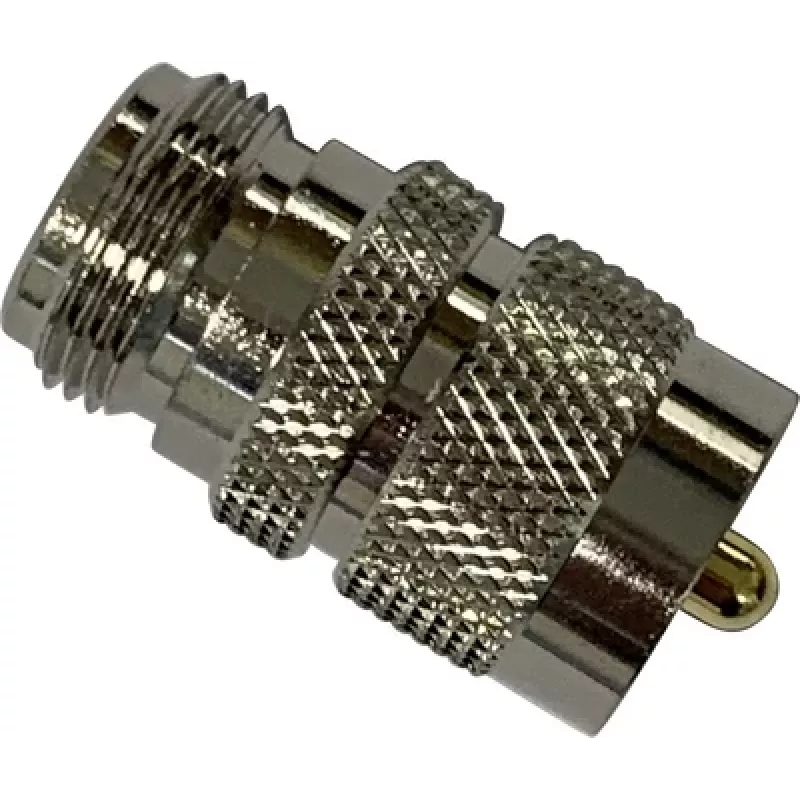

Wittenberg Antennen UG83 UHF kištukas – N lizdas adapteris 103504

50 omų varža ir dažnių diapazonas nuo DC iki 1 GHz – štai ką užtikrina Wittenberg Antennen UG83 adapteris. Jis skirtas sujungti UHF (PL-259) kištuką su N tipo lizdu, kai reikia suderinti skirtingų standartų RF įrangą. Profesionalams, dirbantiems su radijo ryšio, antenų ir matavimo sistemomis, toks perėjimas yra kasdienė būtinybė.

Kodėl verta rinktis

Auksu padengtas centrinis kontaktas ir PTFE izoliacija sumažina signalo nuostolius net aukšto dažnio aplinkoje. Nikeliu padengtas žalvarinis korpusas atsparus korozijai, todėl adapteris tarnaus ilgai net intensyviai naudojant. VSWR mažesnis nei 1,3:1 – tai rodo gerą impedanso suderinimą, o tai ypač svarbu matavimo grandinėse.

Techninės specifikacijos

• Jungtis A: UHF kištukas (PL-259)
• Jungtis B: N lizdas
• Varža: 50 omų
• Korpusas: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliacija: PTFE
• Dažnių diapazonas: DC–1 GHz
• VSWR: mažiau nei 1,3:1
• Dielektrinė atsparumas įtampai: 1500 V RMS
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Kam tinka

Adapteris skirtas radijo technikams, antenų montuotojams ir inžinieriams, kurie turi sujungti UHF jungtimis aprūpintus radijo siųstuvus su N tipo matavimo prietaisais ar antenų sistemomis. Taip pat tinka, kai reikia prijungti anteną su UHF jungtimi prie N tipo kabelio. Puikiai tinka RF matavimo stendams, kur reikalingas tikslus impedanso suderinimas.

Kaip naudoti

Adapteris yra tiesaus tipo, skirtas naudoti linijoje. Prijunkite UHF kištuką prie vieno galo, o N lizdą – prie kito. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir tvirtai suveržtos. Nenaudokite lauke be papildomo sandarinimo – prietaisas nėra atsparus vandeniui.

Patarimas: norėdami išlaikyti kuo mažesnius nuostolius, venkite ilgų adapterių grandinių – kiekvienas papildomas perėjimas silpnina signalą. Laikykite adapterį sausą ir apsaugotą nuo mechaninių pažeidimų, ypač jei naudojate nešiojamose matavimo sistemose.
