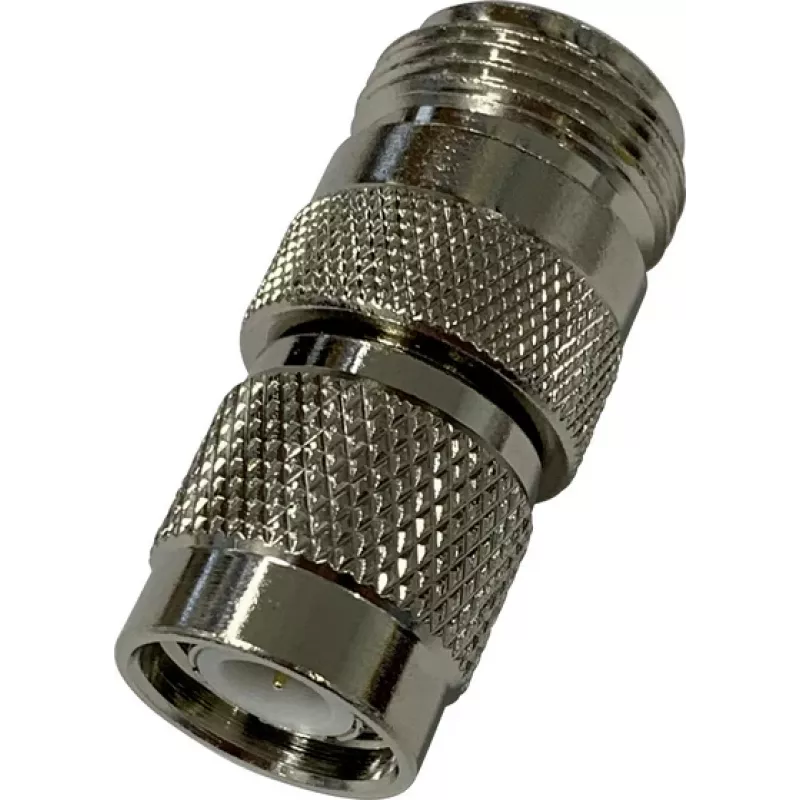

Wittenberg Antennen 103505 TNC kištukas – N lizdas adapteris, 50 Ohm, DC-11 GHz

Netinkamas perėjimas tarp TNC ir N jungčių gali sutrikdyti visą RF grandinę: atsiranda atspindžiai, didėja VSWR, prarandamas signalo lygis. Wittenberg Antennen 103505 adapteris užtikrina patikimą 50 Ohm suderinimą nuo DC iki 11 GHz, todėl išlaikoma signalo kokybė net reikliuose matavimo ar antenų sistemų montavimo scenarijuose.

Kodėl verta rinktis šį adapterį

• Dažnių diapazonas nuo DC iki 11 GHz – tinka plačiajuostėms RF sistemoms.
• VSWR ≤ 1,2:1 iki 6 GHz – maži atspindžiai, stabili signalo amplitudė.
• Auksuoti centriniai kontaktai – ilgaamžis ir patikimas elektrinis kontaktas.
• PTFE izoliatorius – atsparus aukštai temperatūrai ir drėgmei.
• Darbinė temperatūra nuo -55 °C iki +155 °C – tinka eksploatuoti įvairiose aplinkose.

Techninė specifikacija

• 1 jungtis: TNC kištukas (male), srieginis sujungimas.
• 2 jungtis: N lizdas (female), srieginis sujungimas.
• Impedansas: 50 Ohm.
• Korpusas: žalvaris, nikeliuotas.
• Kontaktai: žalvaris, auksuotas.
• Izoliatorius: PTFE.
• Dielektrinė stiprumo įtampa: 1500 V RMS.
• Izoliacijos varža: ≥ 5000 MΩ.
• Sujungimų ciklai: ≥ 500.

Kam skirta

Šis adapteris skirtas RF inžinieriams, technikams ir įmonėms, kurios montuoja antenų sistemas, testuoja siųstuvus-imtuvus ar jungia matavimo prietaisus su N tipo jungtimis prie TNC įrangos. Jis pravers ten, kur reikalingas patikimas ir ilgaamžis perėjimas tarp skirtingų standartų – pavyzdžiui, ryšių infrastruktūros priežiūroje, laboratorijose ar gamybos linijose.

Kaip naudoti

Prijunkite TNC kištuką prie atitinkamo TNC lizdo, o N lizdą – prie N tipo kištuko. Abi jungtys turi srieginį fiksavimą, todėl užtikrinamas patikimas kontaktas net esant vibracijai. Prieš jungdami įsitikinkite, kad abiejų pusių impedansas yra 50 Ohm, o dažnis neviršija 11 GHz. Nenaudokite jėgos – srieginiai sujungimai užveržiami ranka.

Patarimas: reguliariai tikrinkite, ar kontaktai švarūs ir neoksidavę – tai padės išlaikyti žemą VSWR ir prailgins adapterio tarnavimo laiką. Sandėliuokite sausose patalpose, kad išvengtumėte drėgmės poveikio izoliacijai.
