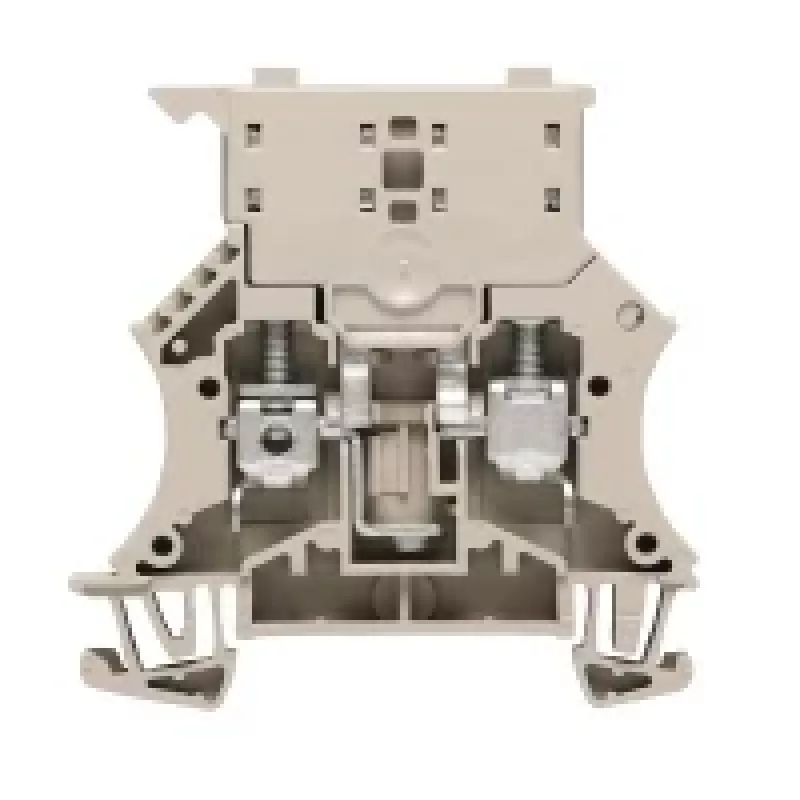

Weidmüller 1011000000 - 7,9 mm - 61 mm - 60 mm

Jūsų valdymo spintos patikimumas prasideda nuo tvirtų jungčių. „Weidmüller 1011000000“ – tai profesionalus varžtinis gnybtų blokas, sukurtas ilgaamžiškumui ir stabilumui net ir atšiauriomis pramoninėmis sąlygomis. Šis komponentas užtikrina saugų laidų sujungimą be papildomų įrankių, taupydamas jūsų laiką ir mažindamas klaidų riziką.

Privalumai

Varžtinė jungtis garantuoja patikimą kontaktą ir atsparumą vibracijoms. Kompaktiški matmenys (7,9 mm plotis) leidžia efektyviai išnaudoti vietą DIN bėgyje. Aukšta vardinė įtampa (800 V) ir srovė (24 A) užtikrina pakankamą galią daugeliui pramoninių taikymų. Atsparumas aukštai temperatūrai (nuo -50 °C iki +120 °C) ir V-0 degumo klasė pagal UL 94 leidžia naudoti šį gnybtų bloką sudėtingose aplinkose.

Kam tinka

• Pramoniniams valdymo skydams
• Pastatų automatikos sistemoms
• Staklių valdymo grandinėms
• Energijos paskirstymo mazgams

Pagrindinės specifikacijos

• Jungties tipas: Varžtinis sujungimas
• Lygmenų skaičius: 1
• Jungčių skaičius lygmenyje: 2
• Potencialų skaičius: 1
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis (IEC): 2,5 mm²
• Kieto laido skerspjūvis: 0,5 mm² - 4 mm²
• Plonagyslio laido skerspjūvis: 0,5 mm² - 4 mm²
• Montavimas: DIN bėgis TS 35
• Izoliacinė medžiaga: Wemid (PA 66)
• Spalva: Tamsiai smėlinė
• Darbinė temperatūra: -50 °C iki +120 °C
• Taršos laipsnis: 3
• Degumo klasė (UL 94): V-0
• Nuėmimo ilgis: 10 mm
• Sraigtas: M 2,5
• Prisukimo momentas: 0,4 Nm - 0,8 Nm
• Matmenys (P x A x G): 7,9 mm x 61 mm x 60 mm

Kaip naudoti

Gnybtų blokas montuojamas ant DIN bėgio TS 35. Laidai jungiami atsukant varžtą, įkišant nuimtą laidą ir priveržiant nurodytu sukimo momentu. Rekomenduojama naudoti kabelių antgalius plonagysliams laidams.

Patarimas: Norėdami užtikrinti maksimalų patikimumą, visada laikykitės rekomenduojamo prisukimo momento (0,4–0,8 Nm) ir naudokite tinkamo skerspjūvio laidus. Šis gnybtų blokas tinka naudoti aplinkoje, kurioje taršos laipsnis yra 3.
