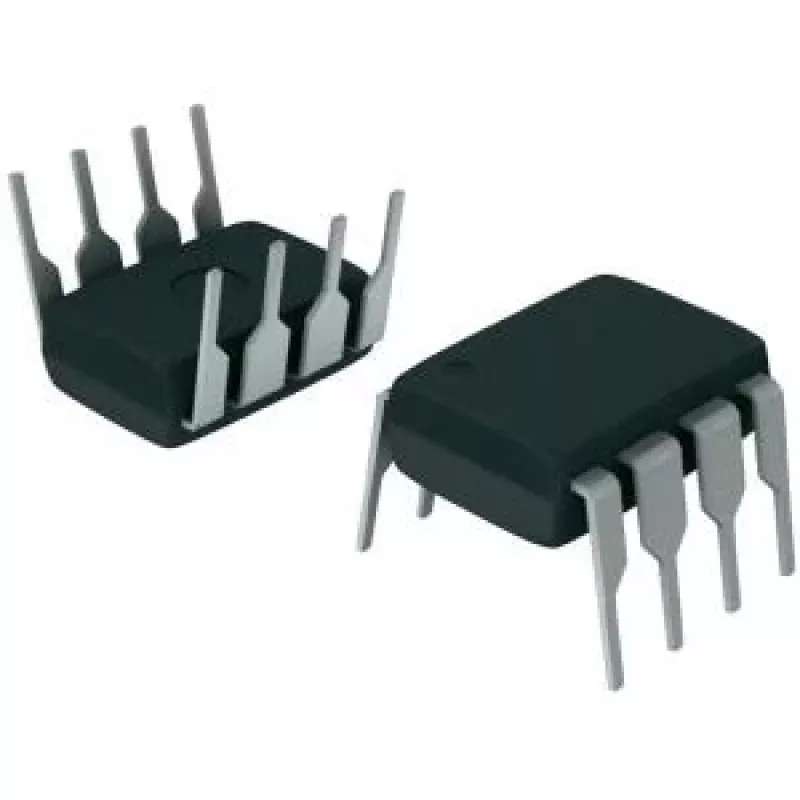

Operacinis stiprintuvas Texas Instruments OPA177GP – vieno kanalo, DIP korpusas, 10,2×6,6×4,57 mm

Texas Instruments OPA177GP yra vieno kanalo operacinis stiprintuvas, skirtas preciziniam analoginiam signalui apdoroti ir bendrosios paskirties stiprinimui elektroninėse grandinėse. Šis įrenginys, įmontuotas į DIP tipo korpusą su išvadais, puikiai tinka tais atvejais, kai reikalingas mažas poslinkis, mažas dreifas ir stabilus veikimas temperatūros kaitos sąlygomis. Dėl lazeriu sureguliuotų vidinių komponentų nereikia išorinio kalibravimo, o maža ramybės srovė sumažina šiluminį dreifą ir termoelektrinių efektų keliamas klaidas.

Privalumai

OPA177GP pasižymi labai maža įėjimo poslinkio įtampa ir mažu poslinkio dreifu, užtikrinančiais aukštą tikslumą matavimų ir signalų kondicionavimo grandinėse. Mažas triukšmo lygis ir stabilus elgesys daro jį tinkamą preciziniams matavimo prietaisams, duomenų rinkimo sistemoms ir kitoms analoginėms programoms, kuriose svarbi ilgalaikė stabilumas.

Pagrindinės techninės specifikacijos

• Kanalai: vieno kanalo operacinis stiprintuvas
• Korpuso tipas: DIP (8 kontaktų) su išvadais montavimui per skylutes
• Ramybės srovė: maža, sumažinanti šiluminį dreifą
• Įėjimo poslinkio įtampa: labai maža, tinkama preciziniam naudojimui
• Poslinkio dreifas: mažas, užtikrinantis stabilumą temperatūros kaitos metu
• Triukšmas: mažas, tinkamas tiksliam analoginiam signalui apdoroti
• Fiziniai matmenys: 10,2 mm × 6,6 mm × 4,57 mm

Naudojimo rekomendacijos

Integruodami OPA177GP į savo plokštę, naudokite standartinį 8 kontaktų DIP pėdsaką. Laikykitės analoginio išdėstymo taisyklių: šalia įrenginio įdėkite švarius maitinimo šaltinio blokavimo kondensatorius, trumpinkite signalo takus, kad sumažintumėte triukšmą, ir venkite šiluminių gradientų per stiprintuvo korpusą. Konfigūruokite stiprintuvą pagal pageidaujamą topologiją (invertuojantis, neinvertuojantis, filtras, integratorius ir t.t.) pagal grandinės reikalavimus ir standartines stiprinimo bei dažnių juostos formules.

Geriausiems rezultatams naudokite mažo triukšmo rezistorius ir tinkamus aplinkkelio kondensatorius maitinimo gnybtuose. Leiskite įrenginiui stabilizuotis po įjungimo, kad sumažintumėte šiluminį dreifą. Keičiant senesnius precizinius operacinius stiprintuvus esamuose projektuose, patikrinkite stabilumą su pasirinktu grįžtamojo ryšio tinklu ir apkrovos sąlygomis.
