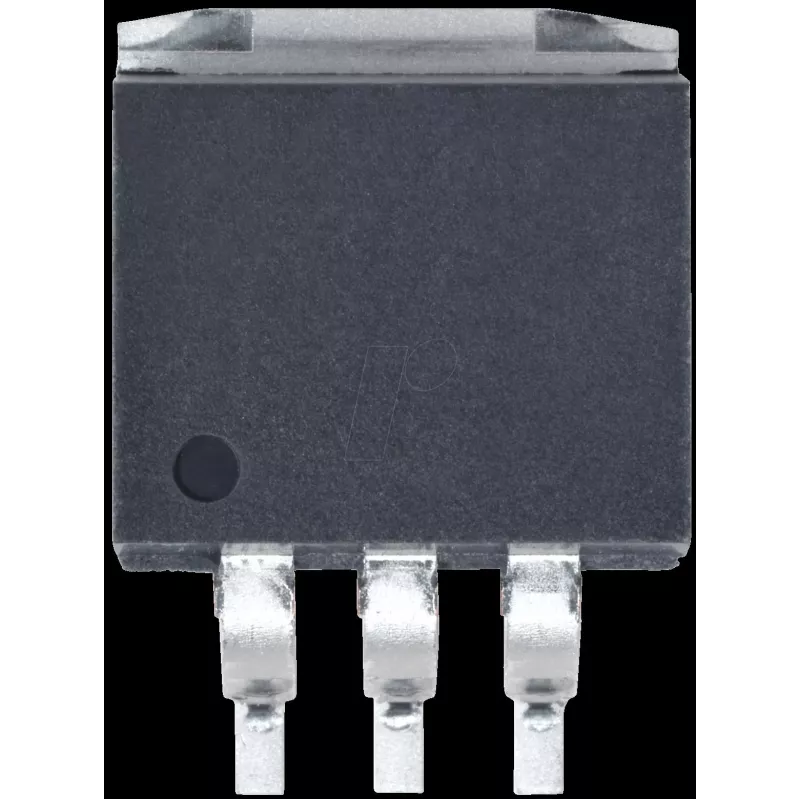

Žeminamasis keitiklis Texas Instruments LM2678 S-5.0, fiksuota 5 V išėjimo įtampa, įėjimas 8–40 V, TO-263 korpusas

Texas Instruments LM2678 S-5.0 yra žeminamasis perjungiamasis keitiklis, suteikiantis fiksuotą 5 V išėjimo įtampą iš įėjimo įtampų nuo 8 V iki 40 V. Šis keitiklis, tiekiamas TO-263 (D2PAK) galios korpuse, skirtas tiekti reguliuojamą 5 V maitinimą įvairioms elektroninėms grandinėms ir sistemoms, kuriose reikalingas kompaktiškas, aukšto efektyvumo keitiklis. Integruotas valdymo ir perjungimo elementai leidžia realizuoti sinchroninės vieno rakto žeminimo topologiją, todėl šis keitiklis tinka projektams, kuriems reikalinga stabili 5 V magistralė iš aukštesnės įtampos šaltinių.

Privalumai

LM2678 S-5.0 pasižymi plačiu įėjimo įtampos diapazonu ir fiksuota, tikslia 5 V išėjimo įtampa, sumažindamas išorinių komponentų sudėtingumą įprastuose 5 V projektuose. TO-263 korpusas užtikrina gerą šiluminę charakteristiką ir patogų montavimą ant paviršiaus. Perjungiamojo keitiklio topologija užtikrina didesnį efektyvumą, palyginti su linijiniais reguliatoriais, kai įėjimo įtampa yra aukšta, todėl sumažėja šilumos išsklaidymas ir šiluminė apkrova kompaktiškuose projektuose.

Tinkamumas

• Pramoniniai maitinimo šaltiniai ir valdymo moduliai, kuriems reikalinga stabili 5 V magistralė
• Įterptinės sistemos ir mikrovaldiklių maitinimo grandinės, maitinamos iš 12 V ar 24 V šaltinių
• Automobilių ir transporto priemonių elektronika, kur reikalingas platus įėjimo įtampos toleravimas
• Kompaktiški elektroniniai moduliai ir ant PCB montuojami maitinimo keitikliai

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: fiksuota 5 V
• Įėjimo įtampos diapazonas: 8 V – 40 V
• Korpuso tipas: TO-263 (D2PAK) paviršinio montavimo galios korpusas
• Topologija: žeminamasis (buck) perjungiamasis keitiklis
• Paskirtis: reguliuojamas nuolatinės srovės maitinimas elektroninėms grandinėms

Naudojimas

Integruokite LM2678 S-5.0 į PCB topologiją pagal rekomenduojamas taikymo gaires dėl įėjimo atjungimo, perjungimo mazgo išdėstymo ir šiluminių angų, kad būtų užtikrintas stabilus veikimas ir šilumos išsklaidymas. Naudokite tinkamus įėjimo ir išėjimo kondensatorius bei ritę, parinktą pagal keitiklio perjungimo dažnį ir reikiamą išėjimo srovę. Laikykitės gamintojo rekomendacijų dėl išdėstymo šalia perjungimo mazgo, kad sumažintumėte elektromagnetinius trikdžius ir užtikrintumėte patikimą reguliavimą esant 5 V išėjimui.

Rekomendacijos

Norėdami pasiekti geriausių rezultatų, vadovaukitės įrenginio duomenų lapu renkantis komponentus (kondensatorius, ritę, diodą, jei reikia), šilumos valdymą ir PCB topologiją. Patikrinkite keitiklio šiluminį veikimą jūsų programoje ir, jei reikia, pridėkite radiatorių arba padidinkite vario plotą ant PCB. Įsitikinkite, kad įėjimo filtravimas ir pereinamojo proceso atsakas atitinka sistemos reikalavimus, kai maitinama jautri elektronika.
