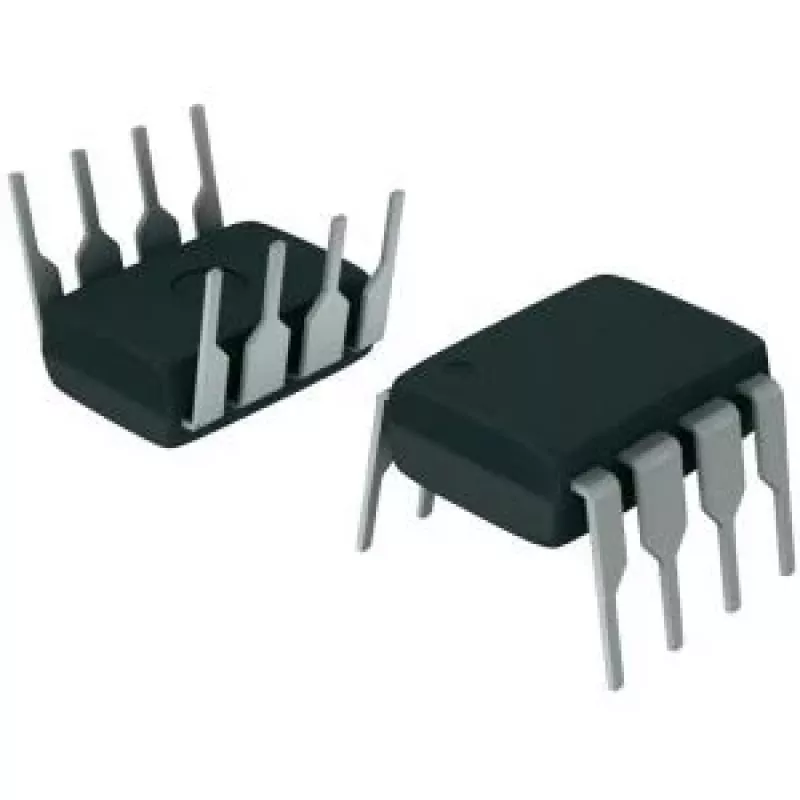

Texas Instruments LM2594N-5.0/NOPB – fiksuotas 5,0 V perjungiamasis DC/DC žeminamasis įtampos reguliatorius (PMIC)

Texas Instruments LM2594N-5.0/NOPB yra fiksuotos 5,0 V išėjimo įtampos perjungiamasis DC/DC žeminamasis įtampos reguliatorius (PMIC), skirtas aukštesnei įėjimo įtampai konvertuoti į stabilią 5 V išėjimo įtampą aukštu efektyvumu. Integruotas perjungimo tranzistorius, kompensavimo grandinė ir šiluminė apsauga supaprastina maitinimo šaltinių projektavimą įterptinėse sistemose, pramoninio valdymo moduliuose, buitinėje elektronikoje ir baterijomis maitinamuose įrenginiuose, kuriems reikalinga reguliuojama 5 V magistralė.

Privalumai

LM2594N-5.0 užtikrina efektyvų žeminamąjį konvertavimą su fiksuota 5 V išėjimo įtampa, sumažindamas galios išsklaidymą, palyginti su linijiniais reguliatoriais. Integruoti perjungimo elementai ir kompensavimo grandinė sumažina išorinių komponentų skaičių ir PCB plotą. Reguliatorius turi įmontuotą šiluminį išsijungimą ir srovės ribojimą, užtikrinančius geresnę sistemos apsaugą, o platus įėjimo įtampos diapazonas tinka įvairiems vienos magistralės maitinimo šaltiniams. Šios savybės daro jį tinkamą projektams, kuriems reikalingas patikimas 5 V reguliavimas ir kompaktiški maitinimo blokai.

Tinka

• Įterptinių sistemų maitinimo šaltiniams, kuriems reikalinga stabili 5 V magistralė
• Pramoninio valdymo grandinėms ir automatikos moduliams
• Buitinei elektronikai, pvz., maršrutizatoriams, televizijos priedėliams ir periferiniams įrenginiams
• Baterijomis maitinamiems įrenginiams, kuriems reikalingas efektyvus žeminamasis konvertavimas

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: fiksuota 5,0 V
• Topologija: žeminamasis (buck) perjungiamasis reguliatorius
• Integruotas perjungimo tranzistorius ir kompensavimo grandinė
• Apsaugos funkcijos: šiluminis išsijungimas ir srovės ribojimas
• Tipinis naudojimas: apkrovos taško reguliavimas skaitmeninėms ir analoginėms grandinėms

Naudojimo rekomendacijos

Išdėstykite LM2594N-5.0 ant PCB pagal gamintojo rekomenduojamą pėdsaką ir išdėstymo gaires, kad būtų užtikrintas tinkamas šilumos išsklaidymas ir sumažintas perjungimo triukšmas. Pasirinkite ritę, įėjimo ir išėjimo kondensatorius pagal reguliatoriaus duomenų lapą, kad atitiktumėte pereinamojo proceso atsako ir išėjimo pulsacijų reikalavimus. Prijunkite įėjimą prie aukštesnės įtampos magistralės, esančios palaikomame įėjimo įtampos diapazone, ir išveskite reguliuojamą 5 V išėjimą į apkrovą su tinkamu atjungimu. Laikykitės poliškumo ir įžeminimo geriausios praktikos ir prieš galutinį diegimą patikrinkite išėjimą esant numatomoms apkrovos sąlygoms.

Rekomendacijos

Naudokite mažos ekvivalentinės varžos (ESR) kondensatorius ir rekomenduojamą ritės vertę, kad būtų užtikrintas stabilus veikimas ir maža išėjimo pulsacija. Įėjimo kondensatorius statykite kuo arčiau reguliatoriaus įėjimo kontaktų, o perjungimo takus veskite trumpais, plačiais laidais, kad sumažintumėte elektromagnetinius trukdžius (EMI). Patikrinkite šiluminį veikimą jūsų korpuse ir, jei reikia, numatykite papildomą vario plotą ar radiatorių. Išbandykite reguliatorių su numatoma apkrovos profiliu, kad patvirtintumėte reguliavimą, efektyvumą ir apsaugos veikimą.
