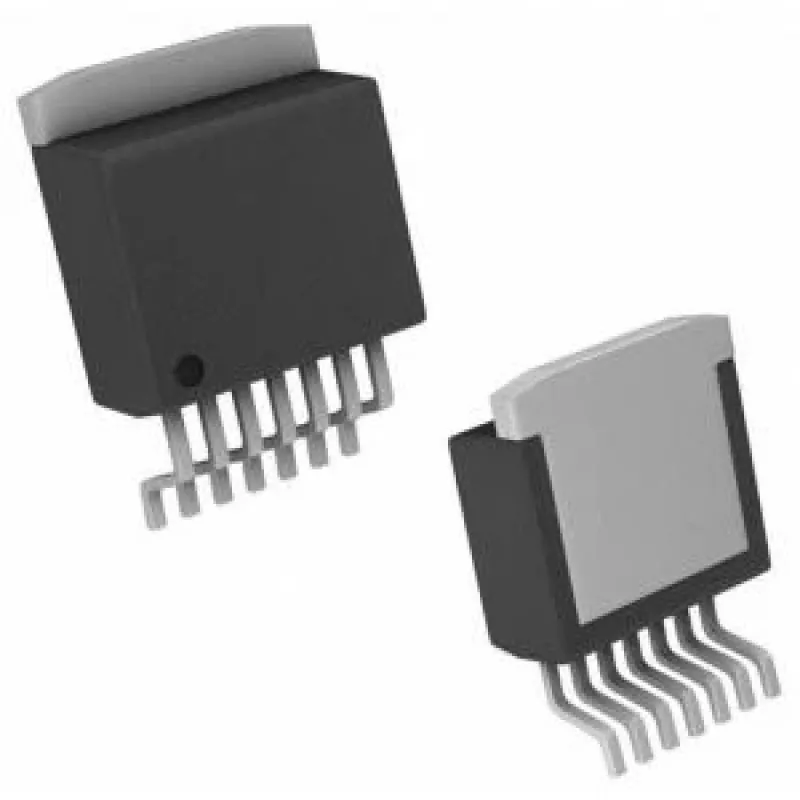

Maitinimo IC įtampos reguliatorius Texas Instruments LM2676SX-5.0/NOPB, nuolatinės srovės perjungiamasis reguliatorius, fiksuota 5,0 V, TO-263-7 montavimui

Texas Instruments LM2676SX-5.0 yra nuolatinės srovės perjungiamasis (buck) įtampos reguliatorius, užtikrinantis fiksuotą 5,0 V išėjimo įtampą. Šis maitinimo IC skirtas efektyviai aukštesnės įėjimo įtampos konversijai į stabilią 5 V maitinimo liniją, integruojant perjungimo elementą ir valdymo grandinę. Tai supaprastina plokštės lygio maitinimo projektavimą ir sumažina išorinių komponentų kiekį, todėl sprendimas tinkamas kompaktiškoms elektroninėms sistemoms.

Privalumai

LM2676SX-5.0 pasižymi aukštu konversijos efektyvumu, būdingu perjungiamiesiems reguliatoriams, todėl šilumos išsklaidymas yra mažesnis nei linijinių reguliatorių. Integruotos apsaugos funkcijos ir perjungimo valdymas sumažina projektavimo sudėtingumą bei padidina patikimumą nuolatinėje veikloje. TO-263-7 korpusas užtikrina kompaktišką formą ir gerą šiluminį laidumą, tinkamą paviršinio montavimo plokštėms pramoninėse ir įterptinėse sistemose.

Taikymas

• Plokštės lygio įtampos reguliavimas įterptinėse sistemose
• Maitinimo šaltiniai pramoninei ir automatikos elektronikai
• Žeminanti konversija iš aukštesnės nuolatinės įėjimo įtampos į 5 V
• Kompaktiški maitinimo moduliai ir vienos plokštės projektai

Pagrindinės specifikacijos

• Išėjimo įtampa: fiksuota 5,0 V
• Reguliatoriaus tipas: nuolatinės srovės perjungiamasis (step-down/buck)
• Korpusas: TO-263-7 paviršinio montavimo
• Integruotas perjungimo valdymas ir galios pakopa
• Skirtas montavimui ant plokštės ir šiluminiam laidumui

Naudojimas

LM2676SX-5.0 montuokite ant PCB pagal gamintojo rekomenduojamą išdėstymą, užtikrindami stabilų veikimą ir tinkamą šilumos valdymą. Pridėkite tinkamą įėjimo atjungimą ir išėjimo filtro grandinę pagal etaloninius projektus, kad sumažintumėte išėjimo pulsacijas. Prijunkite įėjimo įtampą, žemę ir išėjimo kelią tinkamo pločio laidais arba varinėmis plokštumomis, atsižvelgdami į numatomą srovę. Vadovaukitės duomenų lapo rekomendacijomis dėl išorinių ritės, diodo ir kondensatorių, kad atitiktumėte pereinamojo proceso ir stabilumo reikalavimus.

Rekomendacijos

Patikrinkite įėjimo įtampos diapazoną ir srovės poreikius savo taikymui bei įvertinkite šiluminius aspektus TO-263-7 korpuse. Naudokite rekomenduojamus išorinius komponentus ir išdėstymo praktikas iš Texas Instruments, kad užtikrintumėte optimalų efektyvumą ir stabilią 5 V išėjimo įtampą esant apkrovai.
