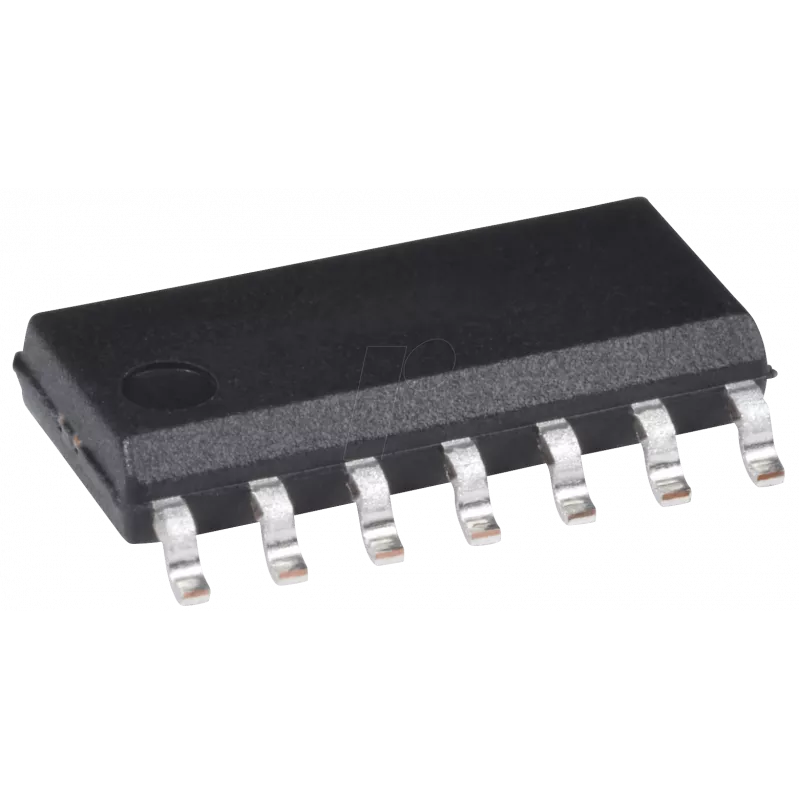

Žeminamasis perjungiamasis stabilizatorius Texas Instruments LM2574 M-ADJ — reguliuojama išėjimo įtampa 1,2–37 V, įėjimo įtampa 4–40 V, SO-14

Texas Instruments LM2574 M-ADJ yra žeminamasis (buck) perjungiamasis stabilizatorius, skirtas nuolatinės srovės keitimui (DC–DC) ten, kur reikalingas kompaktiškas, efektyvus ir reguliuojamos išėjimo įtampos sprendimas. Jis tinka įterptinėms sistemoms, pramoninei elektronikai ir baterijomis maitinamiems įrenginiams, kur svarbu mažinti šilumos išsklaidymą ir išlaikyti aukštą efektyvumą, palyginti su linijiniais stabilizatoriais.

Ką šis produktas išsprendžia?

Poreikį turėti lanksčią ir kompaktišką maitinimo grandinę, kuri leistų reguliuoti išėjimo įtampą plačiame diapazone (1,2–37 V) iš įvairių įėjimo šaltinių (4–40 V). Perjungiamasis režimas užtikrina mažesnius šilumos nuostolius, todėl nereikia didelių radiatorių, o SO-14 korpusas leidžia lengvai integruoti į plokštę tiek per montažą, tiek hibridiniu būdu.

Pagrindinės techninės specifikacijos

• Įėjimo įtampos diapazonas: 4 V iki 40 V
• Reguliuojama išėjimo įtampa: 1,2 V iki 37 V
• Topologija: žeminamasis (buck) perjungiamasis stabilizatorius
• Korpuso tipas: SO-14
• Paskirtis: DC–DC keitimas su stabilizuota išėjimo įtampa

Kaip naudoti?

Sumontuokite LM2574 M-ADJ ant spausdintinės plokštės pagal rekomenduojamą SO-14 kontaktų išdėstymą. Įėjime naudokite blokuojančius kondensatorius, o išėjime – tinkamai parinktą ritę ir kondensatorių pagal gamintojo aplikacines pastabas, kad būtų užtikrintas stabilus reguliavimas ir mažas išėjimo pulsavimas. Išorinį rezistorių daliklį prijunkite prie grįžtamojo ryšio (FB) kaiščio, kad nustatytumėte norimą išėjimo įtampą 1,2–37 V diapazone. Jei reikia, pridėkite kompensavimo arba slopinimo grandinės elementus pagal projektavimo gaires. Užtikrinkite, kad įėjimo šaltinis galėtų tiekti pakankamą srovę apkrovai ir perjungimo nuostoliams, o šiluminius reikalavimus spręskite per PCB varinius plotus arba radiatorių.

Rekomendacijos

Vadovaukitės Texas Instruments paskelbtomis aplikacinėmis schemomis ir išdėstymo rekomendacijomis, kad sumažintumėte perjungimo triukšmą ir užtikrintumėte patikimą veikimą. Rinkitės komponentus (ritę, diodą, kondensatorius) pagal srovės ir įtampos nominalus, atitinkančius numatytą apkrovą ir darbo sąlygas, bei patikrinkite šiluminį režimą esant maksimaliai apkrovai, kad išvengtumėte perkaitimo.
