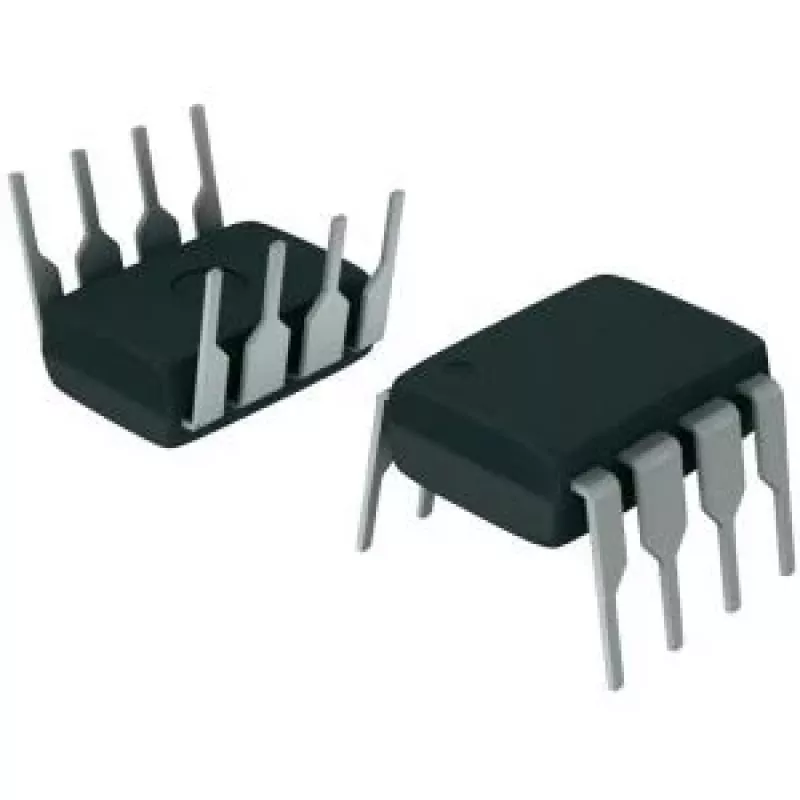

Operacinis stiprintuvas Texas Instruments OPA2277PA, dvigubas precizinis operacinis stiprintuvas, PDIP-8

Texas Instruments OPA2277PA yra dvigubas precizinis operacinis stiprintuvas PDIP-8 korpuse, skirtas taikymams, reikalaujantiems aukštos nuolatinės srovės tikslumo ir mažo triukšmo. Šis dvigubas operacinis stiprintuvas pasižymi maža poslinkio įtampa, mažu poslinkio dreifu ir stabilia įėjimo pakopa, tinkama preciziniam signalų kondicionavimui, filtravimui ir matavimo grandinėms. Įrenginys skirtas naudoti analoginėse priekinėse grandinėse ir jutiklių sąsajose, kur svarbus signalo vientisumas ir minimali paklaida laikui bei temperatūrai bėgant.

Privalumai

OPA2277PA siūlo mažą įėjimo poslinkio įtampą ir mažą poslinkio dreifą, užtikrinantį tikslų žemo dažnio veikimą ir ilgalaikį stabilumą. Mažas triukšmas ir gerai suderinta dviejų kanalų konfigūracija tinka diferencialiniams ir vieno galo signalų takams. PDIP-8 korpusas palengvina prototipų kūrimą ir remontą, o precizinė vidinė konstrukcija sumažina išorinio derinimo poreikį daugelyje matavimo ir filtravimo taikymų.

Tinka

• Preciziniam signalų kondicionavimui ir žemo dažnio stiprinimui
• Jutiklių sąsajoms ir keitiklių signalų apdorojimui
• Matavimo ir duomenų rinkimo priekinėms grandinėms
• Aktyviam filtravimui ir mažo triukšmo išankstiniams stiprintuvams

Pagrindinės specifikacijos

• Dvigubas operacinis stiprintuvas PDIP-8 korpuse
• Preciziškai maža įėjimo poslinkio įtampa ir mažas poslinkio dreifas
• Mažas triukšmas, tinkamas žemo dažnio signalų takams
• Nenurodyta rail-to-rail išvestis (naudoti rekomenduojamame maitinimo diapazone)
• Skirtas vieno arba dviejų maitinimo šaltinių veikimui gamintojo nurodytame diapazone

Naudojimas

Įstatykite OPA2277PA į suderinamą PDIP-8 lizdą arba prilituokite prie kiauryminės PCB sėdynės, laikydamiesi teisingos kaiščių orientacijos. Užtikrinkite rekomenduojamas maitinimo įtampas ir atjunkite maitinimo šynas su šuntavimo kondensatoriais šalia korpuso, kad išlaikytumėte stabilumą ir sumažintumėte triukšmą. Konfigūruokite stiprintuvą norimoje topologijoje (invertuojančioje, neinvertuojančioje, diferencialinėje ar aktyviame filtre) pagal standartinę operacinių stiprintuvų projektavimo praktiką; rekomenduojamų išorinių komponentų verčių ir kompensavimo metodų ieškokite įrenginio duomenų lape.

Rekomendacijos

Geriausiam preciziniam veikimui naudokite tinkamus PCB išdėstymo metodus: trumpus įėjimo takelius, vientisą įžeminimo sluoksnį ir vietinį šuntavimą. Kur įmanoma, subalansuokite įėjimo šaltinių varžas ir venkite didelių nuolatinės srovės poslinkių įėjimuose. Patikrinkite šilumines sąlygas ir laikykitės rekomenduojamo maitinimo diapazono, kad išlaikytumėte mažą dreifą ir triukšmo charakteristikas.
