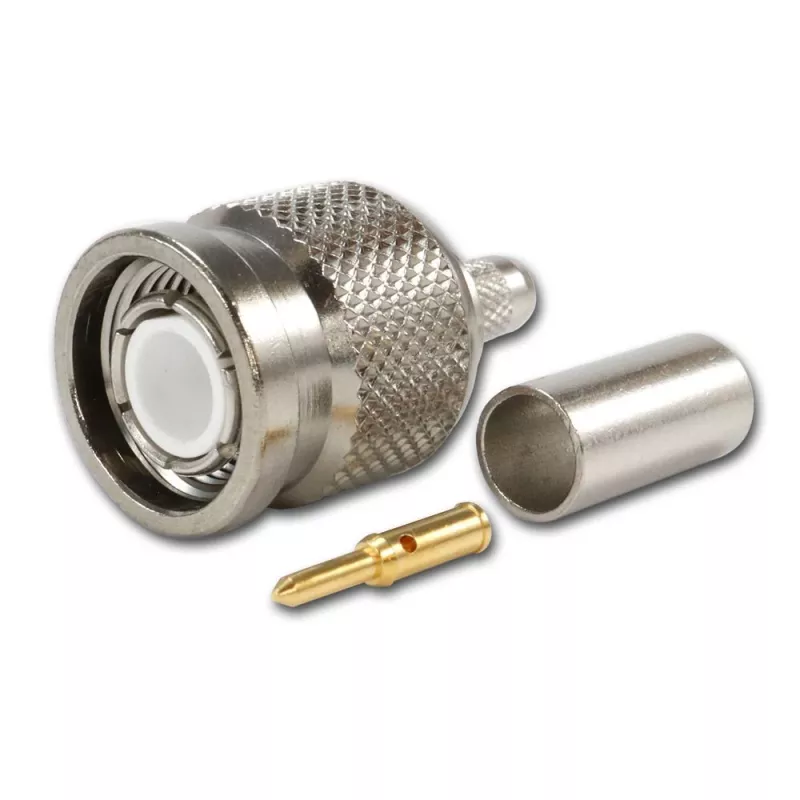

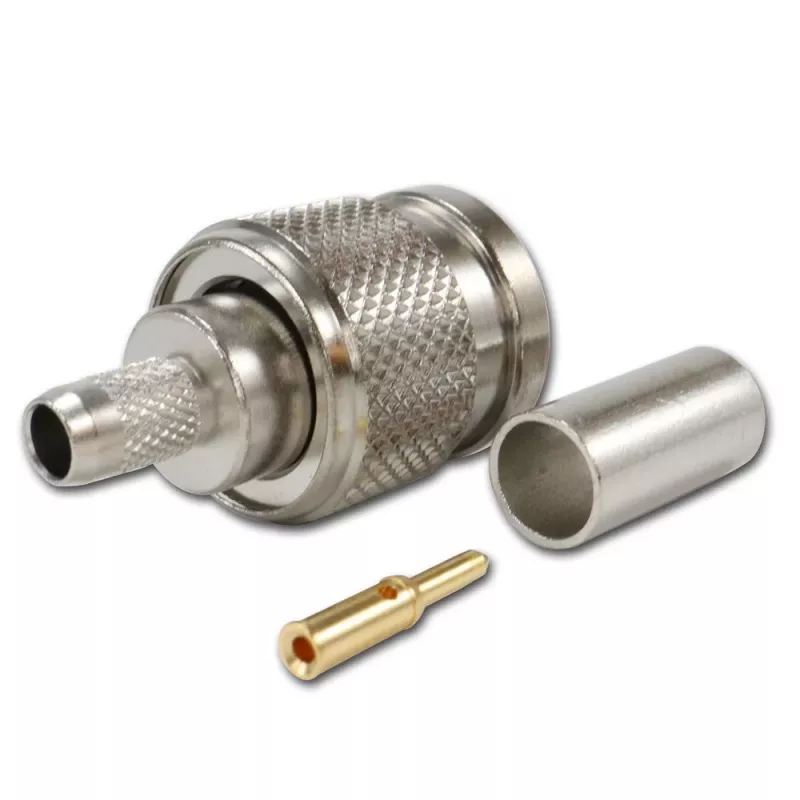

TELEGÄRTNER TNC tiesus kištukas RG-58 koaksialiniam kabeliui, crimp/lituoti, 50 omų, DC-11 GHz

TELEGÄRTNER TNC kištukas yra preciziškai apdirbtas profesionalus jungtis, skirta aukšto dažnio signalų perdavimui iki 11 GHz. Jo konstrukcija užtikrina stabilią 50 omų varžą ir puikų VSWR, todėl tai patikimas pasirinkimas reikliems RF sprendimams.

Privalumai

• Suderinamas su RG-58 C/U, RG-58 A/U, RG-58 B/U ir LMR-195 kabeliais
• Dažnių diapazonas nuo DC iki 11 GHz, VSWR ≤ 1,25 iki 6 GHz
• Auksu padengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas atsparūs korozijai
• Patikimas prijungimas: centrinio kontakto litavimas, išorinio laidininko crimp
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C

Naudojimas kasdienėje veikloje

Montuotojai vertina paprastą surinkimą: nuimkite kabelio izoliaciją, lituokite centrinį laidininką ir užspauskite įvorę, kad būtų užtikrintas tvirtas mechaninis ir elektrinis ryšys. TNC sąsaja turi srieginį sujungimą, atsparų vibracijai, todėl tinka tiek laboratorijose, tiek lauko sąlygomis.

Techninės specifikacijos

• Jungčių serija: TNC
• Jungties tipas: kištukas (vyriškas)
• Jungties stilius: tiesus
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 11 GHz
• Prijungimo būdas: centrinio kontakto litavimas, išorinio laidininko crimp
• Korpuso medžiaga: žalvaris su nikelio danga
• Centrinio kontakto medžiaga: žalvaris su aukso danga
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Įtampos vertė: 500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinio): ≤ 1,5 mΩ
• Kontakto varža (išorinio): ≤ 1 mΩ
• VSWR: ≤ 1,25 (nuo DC iki 6 GHz)
• Ilgaamžiškumas: 500 sujungimų ciklų

Pabaigos pastaba

Aukštos kokybės TNC jungtis, pagaminta pagal griežtus standartus, ideali profesionalams, kuriems reikia pakartojamų RF rezultatų.
