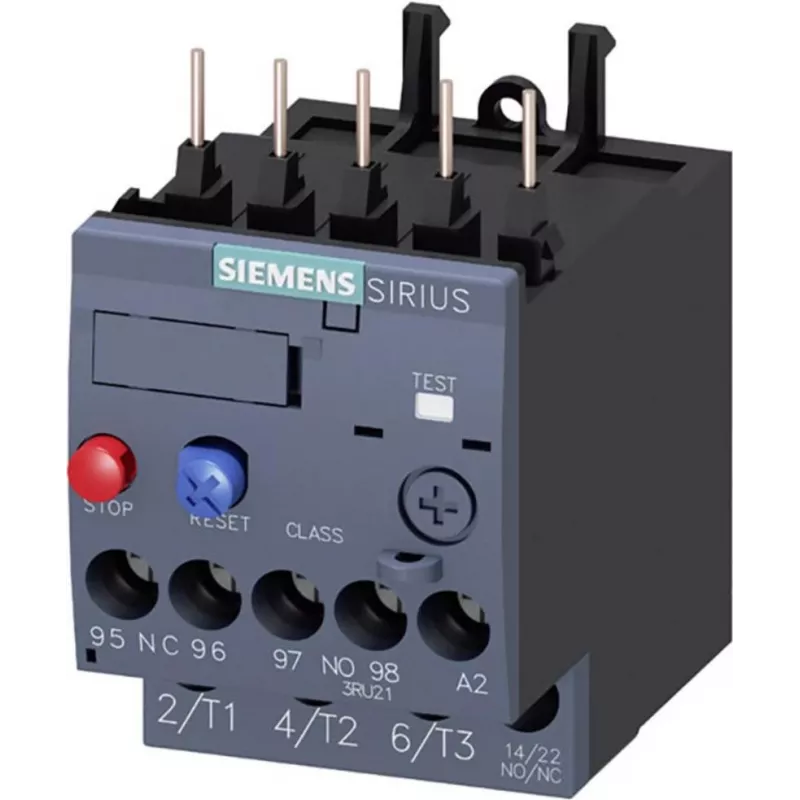

Siemens 3RU2116-4AB0 šiluminė perkrovos relė, 1,1-1,6 A, Class 10, S00, varžtiniai gnybtai, 1NO+1NC

Kai variklis dirba perkrovos režimu, fazių gedimo ar užsikimšus rotoriui, laiku nesuveikus apsaugai, gresia brangus remontas ir prastovos. Siemens 3RU2116-4AB0 šiluminė perkrovos relė užtikrina patikimą trijų fazių variklių apsaugą iki 1,6 A, prailgindama jų tarnavimo laiką ir sumažindama netikėtų sustojimų riziką. Kompaktiškas S00 dydžio įrenginys montuojamas tiesiai ant Siemens kontaktorų, taip sukuriant vietą taupančią variklio starterio schemą.

Kam skirta

Ši relė idealiai tinka skydų surinkėjams, techninės priežiūros inžinieriams ir OEM gamintojams, kuriems reikalinga patikima variklių apsauga pramoninėse valdymo sistemose, konvejerių pavarose, siurbliuose ir ventiliatoriuose. Ji tinka ten, kur varikliai veikia 1,1–1,6 A srovės diapazone ir reikalinga Class 10 suveikimo charakteristika.

Pagrindinės savybės

• Reguliuojama srovės nuostata nuo 1,1 A iki 1,6 A, užtikrinanti tikslią apsaugą nuo perkrovos.
• Class 10 suveikimo kreivė leidžia greitai reaguoti į perkrovą, bet nekiludo normaliam variklio paleidimui.
• Tiesioginis montavimas ant S00 kontaktorų taupo laidus ir skydo vietą.
• Varžtiniai gnybtai pagrindinėms ir pagalbinėms grandinėms užtikrina patikimą, vibracijai atsparų sujungimą.
• 1 NO + 1 NC pagalbiniai kontaktai būsenos signalizavimui ir valdymo blokavimui.
• Rankinis arba automatinis atstatymas, pasirenkamas pagal programos reikalavimus.
• Fazės gedimo jautrumas apsaugo nuo vienos fazės darbo režimo.
• IP20 gnybtų apsauga saugiam darbui uždarose skydinėse.

Specifikacijos

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: Class 10
• Dydis: S00
• Montavimas: tiesioginis ant kontaktorius
• Polių skaičius: 3
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Apsaugos nuo perkrovos tipas: šiluminis
• Atstatymo funkcija: rankinis/automatinis pasirenkamas
• Apsaugos klasė: IP20 (gnybtai)
• Standartas: IEC 60947-4-1

Naudojimo patarimai

Nustatykite srovės reguliavimo ratuką pagal variklio vardinę srovę, kad apsauga būtų optimali. Jei norite automatinio paleidimo po suveikimo, pasirinkite automatinį atstatymą; jei reikia rankinio įsikišimo – rankinį. Visada montuokite relę tinkamame korpuse, kad būtų išlaikyta IP20 apsauga ir išvengta atsitiktinio kontakto su įtampingomis dalimis.
